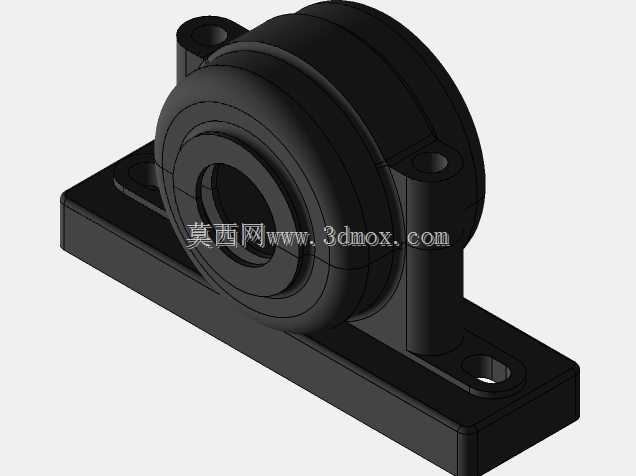

在轻工输送线、小型农机传动段、食品包装设备的动力传递链路里,这类带立式安装基座的轴承支撑结构是极为常见的标准支撑部件,核心作用是为旋转轴提供稳定的径向支撑,同时补偿轴系安装过程中产生的少量同轴度误差,避免轴运转时因别劲出现的轴承过早磨损、轴端跳动超差等问题。很多刚入行的结构设计人员在做小型传动布局时,容易忽略轴承座安装面的平面度要求,实际上这类立式轴承座的基座底面是整个支撑结构的定位基准,安装时如果基座下方的机架焊接面存在超过0.1mm的局部凸起,锁紧安装螺栓后会导致轴承内圈的轴线发生偏斜,短时间运转就会出现轴承发热、密封件提前失效的问题,这也是很多现场调试时容易踩的坑。从结构设计逻辑来看,这个支撑组件采用了分体式的设计思路,
上方的轴承容纳腔和下方的安装基座做了一体化的刚性连接,基座上开设的两个长圆形安装孔,是专门为安装位置微调预留的调整余量,现场安装时不需要完全精准的预钻孔定位,锁紧螺栓前可以沿着长孔方向微调轴承座的轴向位置,对齐轴的中心后再完全锁紧,大幅降低了现场安装的对位难度。轴承腔部分采用了圆弧过渡的加厚外壁,相比直壁结构能在同等壁厚下获得更高的结构刚性,承受径向载荷时不会出现腔体外张变形的问题,两端的密封槽结构可以配套安装橡胶密封圈,阻挡车间内的粉尘、输送物料碎屑、喷淋清洗的水渍进入轴承滚道内部,适配多粉尘、有轻度喷淋的生产车间工况。从安装边界尺寸来看,这类轴承座的基座长度通常适配对应轴径的安装间距,两个安装孔的中心距是选型时的核心核对参数,
基座的总高度决定了轴中心到安装面的中心高,这一尺寸直接和传动轮的中心高匹配,一旦选型错误会导致皮带轮、链轮的传动面不共面,出现皮带跑偏、链条跳齿的问题。轴承内圈采用了带顶丝的锁紧结构,安装时只需要将轴穿入内圈,拧紧两个对称布置的顶丝就可以完成轴和轴承内圈的周向固定,不需要额外加工轴肩、卡簧槽等定位结构,对于一些轻量化的传动轴来说,能大幅减少轴的加工工序,降低零件加工成本。在实际应用场景中,这类支撑结构常被用在皮带输送机的托辊两端支撑、小型包装机的送膜辊支撑、农用脱粒机的辊轴支撑位置,相比凸台固定式的轴承安装方式,这种一体式立式座不需要在机架上加工轴承安装沉孔,只需要在方管或者角钢机架上钻对应的螺栓过孔就可以完成装配,
非常适合型材焊接类的轻量化机架使用。设计建模时需要注意,轴承腔的内孔和基座底面的平行度公差需要控制在0.02mm以内,两个安装长孔的对称度需要相对于轴承腔中心平面对称,避免安装后轴的中心偏斜;轴承腔两端的密封槽深度需要匹配密封圈的线径,过深会导致密封失效,过浅则会出现密封圈被挤压破损的问题;基座和轴承腔连接的位置做了R角过渡,避免应力集中导致的受力断裂,尤其是在有冲击载荷的农机工况下,这个过渡R角的尺寸直接影响整个轴承座的抗冲击寿命。很多三维建模人员在绘制这类零件时,容易把安装长孔的两端半圆做成和孔宽不等径的结构,实际上标准长圆孔的两端圆弧半径等于孔宽的一半,加工时是用铣刀一次走刀成型,如果建模时尺寸错误,会导致现场安装时螺栓无法顺利穿入,或者调整余量不足。另外轴承内圈的内孔公差需要选用间隙配合的公差带,方便现场装配时轴能顺利穿入,顶丝孔的位置需要对称布置在轴承内圈的侧面,两个顶丝的锁紧力需要均匀,避免内圈偏斜导致的轴转动卡滞。
