嵌入式Arduino配电面板安装盖板结构

　　这款嵌入式安装的面板盖板，主要面向工业现场嵌入式Arduino控制单元的面板集成场景，多用于车间小型分布式配电控制箱、工位级设备操作终端的外露面封装，解决开源控制板直接外露带来的积灰、误触碰、接线拉扯松脱的实际问题，同时兼顾现场操作的人机交互需求。从实际使用场景来看，这类盖板常被用在小型设备的侧挂操作盒、生产线旁的分布式控制节点面板上，替代传统空白面板，直接嵌入TIGRE品牌的标准嵌入式配电框内，不需要额外修改原有配电框的安装尺寸，适配现有墙面或设备柜体的开孔规格，现场改造时不需要重新扩孔或者调整安装支架，能直接替换原有空白盖板完成控制单元的外露面封装。盖板上预留的两处功能开孔，一处是适配16x2字符型LCD显示屏的安装位，

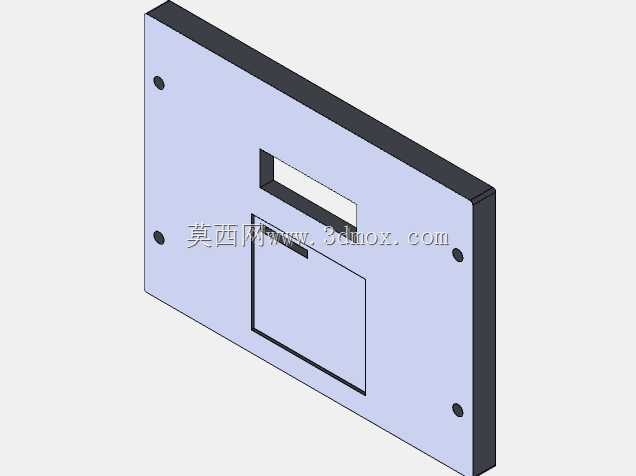

　　开孔边缘做了倒角处理，既可以避免显示屏安装时刮花屏幕边缘的偏光层，也能让屏幕显示面和盖板外表面保持齐平，不会出现凸起积灰或者凹陷积污的问题，日常清洁时可以直接擦拭盖板表面，不会在屏幕缝隙残留油污或者车间粉尘。另一处是5x4矩阵按键的操作区域，开孔边界和按键矩阵的外轮廓匹配，按键安装后键帽顶面和盖板表面齐平，不会因为按键突出导致现场作业时被意外剐蹭触发误操作，同时开孔的公差控制在0.2mm以内，避免按键卡滞或者缝隙过大进灰。盖板的安装固定采用四角沉头孔设计，沉头深度适配标准M3沉头螺丝，安装后螺丝顶面不会突出盖板表面，保持整个外露面的平整性，不会勾挂现场的线缆或者作业人员的工作服。从结构设计思路上，盖板的整体厚度做了针对性优化，

　　既保证了足够的结构强度，在现场安装拧紧螺丝时不会出现翘曲变形，也尽可能控制了盖板向配电框内部的延伸长度，避免和内部安装的Arduino控制板、LCD排线、按键接线产生空间干涉，内部空间预留了足够的走线弧度，不会因为盖板压合导致排线被挤压破损。盖板的边缘做了微小的倒角处理，嵌入配电框时可以顺利导入安装位，不会因为边缘毛刺刮坏配电框的喷塑层，安装完成后盖板和配电框的贴合缝隙控制在0.1mm以内，能有效阻挡车间内的粉尘、切削液飞溅进入控制盒内部，保护内部电子元件的运行稳定性。在安装边界上，这款盖板完全适配对应规格的嵌入式配电框的内卡槽尺寸，不需要额外增加固定压片或者打胶固定，直接卡入卡槽后拧上四角的固定螺丝即可完成安装，

　　后期维护拆卸时只需要拧下四颗螺丝就能取下盖板，方便对内部的Arduino控制板进行程序烧录、接线调整或者元件更换，不需要拆解整个配电框，大幅降低现场维护的时间成本。实际使用中，这类盖板的设计充分考虑了工业现场的恶劣工况，平整的外表面没有多余的凸起或者凹槽，不容易积留粉尘和油污，日常维护只需要用干布或者中性清洁剂擦拭即可，不会因为结构缝隙残留污物导致外观脏污难以清理。同时盖板的结构强度足够承受日常操作时的按压力度，在按动按键时不会出现盖板凹陷变形的情况，保证按键操作的手感一致性，也避免长期按压导致盖板固定螺丝松动。针对嵌入式安装的场景，盖板的背面做了定位筋设计，和配电框内部的定位槽匹配，安装时可以快速定位，不会出现盖板装偏导致开孔和内部屏幕、按键对位不准的问题，即使是没有经验的现场运维人员也能快速完成安装对位，不需要反复调整位置。
