带龙纹雕刻的圆角方形挂牌结构设计

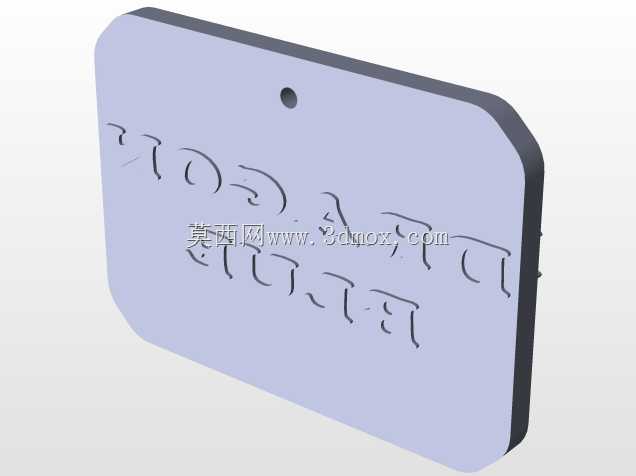

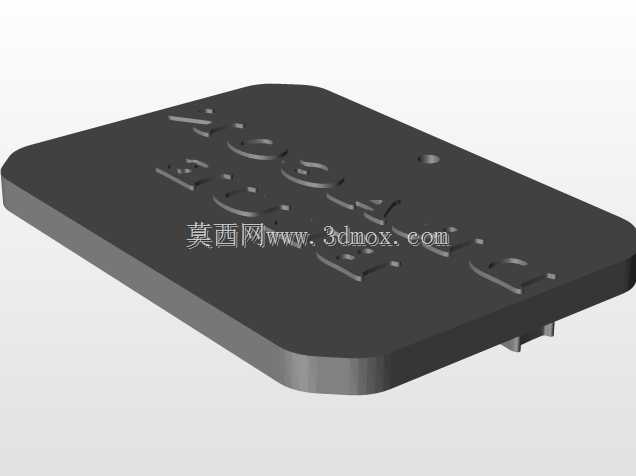

　　做这个挂牌结构的时候，最先敲定的是安装边界的适配逻辑——顶部预留的单孔位，是按照常规挂绳、钥匙环的通用穿装尺寸做的，孔径控制在4mm左右，既不会因为孔太小导致常规尼龙挂绳、金属钥匙圈穿不过去，也不会因为孔太大让挂牌在悬挂时出现过大的晃动旷量，孔位距离挂牌顶部边缘的距离留了6mm的实体厚度，避免长期悬挂拉扯出现孔位开裂的问题，毕竟这类装饰挂牌经常会被挂在钥匙串、背包挂点上，日常磕碰拉扯的工况不少，这个边距的强度冗余是足够的。整体外形选了带R角的方形，四个角的圆角半径统一做了8mm，没有做尖锐直角，一方面是3D打印过程中直角位置容易出现翘边、层间结合力不足的问题，另一方面日常使用时尖锐边角容易刮蹭衣物、背包面料，甚至剐蹭皮肤，圆角过渡也能让打印后的支撑去除更方便，不需要额外做太多边角的打磨处理。

　　表面的龙纹文字雕刻，是做的下沉0.8mm的阴刻处理，这个深度是反复调整过的：如果刻得太浅，打印后纹理容易被层纹掩盖，上色或者后期做旧处理的时候颜料留不住，纹理辨识度差；如果刻得太深，一方面会削弱挂牌整体的结构强度，另一方面阴刻槽内部容易积灰，日常清理不方便，0.8mm的深度刚好能让纹理清晰凸显，不管是直接用PLA、PETG材料打印，还是后期做喷漆擦色的效果，都能很好地保留纹路细节，不会出现糊边的问题。挂牌整体厚度做了3mm，这个厚度兼顾了打印效率和结构刚性，太薄的话拿在手里没有质感，稍微受力就容易弯折断裂，太厚的话打印时间成倍增加，而且挂在钥匙串上会显得过于笨重，影响日常携带的体验。

　　从应用场景来说，这个挂牌除了做常规的装饰吊牌，也可以直接适配3D打印的个性化定制需求，比如作为文创周边的标识牌、宠物身份牌的基底，甚至可以修改表面雕刻内容作为设备的状态标识牌使用。建模的时候特意把雕刻纹路和基体做了合并布尔运算，没有留下多余的碎面、重合面，不管是直接导出STL做切片打印，还是导入SolidWorks修改表面的文字图案，都不会出现几何错误，不需要额外做模型修复。挂牌的背面是完全平整的平面，没有做多余的凹凸结构，这样打印的时候可以直接把背面贴在打印平台上，不需要加太多支撑，甚至可以做到零支撑打印，大幅降低打印的材料损耗和后处理工作量，平整的背面也方便后续粘贴胶层，把挂牌固定在墙面、设备外壳上作为标识使用。

　　考虑到不同用户的打印设备差异，建模时所有的特征都做了等壁厚处理，没有出现壁厚突变的位置，避免打印过程中因为冷却收缩不均导致的变形问题，边缘的分型位置做了0.2mm的微小倒角，打印后不会刮手，也不需要额外做打磨工序。顶部的挂孔做了沉孔处理吗？不，是直通孔，孔壁做了光滑过渡，没有台阶，穿挂绳的时候不会磨断挂绳纤维，长期使用也不会因为孔壁的毛刺把挂绳磨断。表面的雕刻纹路的笔画宽度统一做了1.2mm，这个宽度刚好适配0.4mm喷嘴的3D打印机，打印的时候纹路不会出现断连、缺料的问题，每一笔都能清晰成型，不需要特意调整喷嘴直径或者线宽参数就能打出合格的效果。

　　实际测试下来，这个结构不管是用普通的桌面级FDM打印机，还是光固化打印机都能顺利成型，FDM打印时层厚设为0.2mm就能把纹路细节表现清楚，光固化打印的话细节表现力会更好，甚至可以把纹路深度再微调浅一点也能有不错的效果。作为个性化定制的载体，这个挂牌的基体结构通用性很强，只需要替换表面的雕刻图案文字，就能快速衍生出不同主题的挂牌产品，不需要重新调整整体的外形、孔位、厚度参数，能大幅缩短定制化设计的周期，不管是个人玩家做个性化小物件，还是小批量做文创周边产品，这个结构的适配性都足够。
