壁挂式浴室置物承托支架结构设计

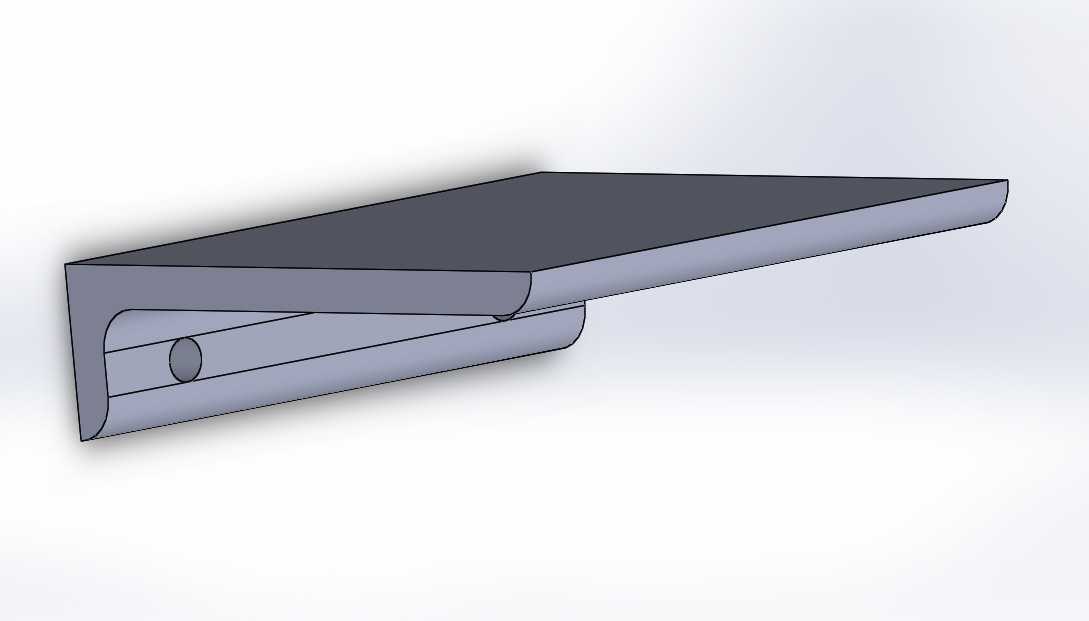

　　日常卫浴空间的边角区域往往存在大量闲置垂直墙面，这类承托支架正是为挖掘墙面储物潜力设计的构件，可直接固定在浴室瓷砖、水泥墙等硬质墙面上，为洗漱用品、小型卫浴物件提供平整的放置平面，无需占用淋浴区、洗手台周边的宝贵地面空间，适配小户型卫浴、公共卫生间淋浴隔间等对空间利用率要求较高的场景。从结构设计逻辑来看，该构件采用一体化弯折的受力构型，整体为L型截面布局，竖直段完全贴附墙面作为安装基准面，水平段向外延伸形成置物承载面，弯折处做了圆弧过渡处理，避免直角应力集中导致的长期承重开裂问题，同时圆弧边角也能减少日常使用中磕碰划伤的风险，符合卫浴空间的使用安全要求。竖直安装段预留了圆形安装过孔，可适配膨胀螺丝、自攻螺丝等常见墙面紧固件，

　　安装时只需在墙面标记对应孔位完成打孔固定，即可保证支架与墙面的贴合度，不会出现安装后晃动、翘边的问题；水平承载面的边缘做了向下收边的卷边处理，一方面提升了水平面板的整体抗弯刚度，避免放置较重物件时面板出现下挠变形，另一方面卷边结构也能防止放置在台面上的物件从边缘滑落，日常放置沐浴露、香皂盒、漱口杯等物件时，无需额外加装挡边即可实现基础的防掉落效果。从安装边界来看，该支架的竖直安装面宽度与水平承载面的延伸长度做了匹配设计，水平段向外延伸的尺寸控制在合理范围，既保证足够的置物宽度，又不会因为外伸过长导致承重时对安装孔位产生过大的倾覆力矩，降低墙面固定点的受力负荷，提升长期使用的结构可靠性；整体板材厚度经过受力核算，

　　可满足日常卫浴小件的承重需求，不会因为长期放置含水的卫浴物件出现锈蚀变形，适配卫浴空间高湿度的使用环境。在实际选型应用中，这类支架可单组安装用于放置小型物件，也可多组并排、上下分层安装，形成组合式置物层架，适配不同高度、不同宽度的墙面空间，安装时可根据实际使用需求调整安装高度，避开淋浴喷头、水龙头等已有卫浴构件的干涉区域，灵活适配不同布局的卫浴空间。结构建模过程中，重点对弯折处的应力分布做了校核，确保在额定承重状态下，弯折区域的应力值处于材料许用应力范围内，不会出现疲劳断裂问题；安装孔的位置设置在竖直段的中心区域，保证固定后受力均匀，不会因为单侧受力导致支架倾斜；水平面板的平面度控制在合理公差范围内，放置物件时不会出现局部凸起、凹陷导致的放置不稳问题，整体结构无多余冗余设计，在满足承重、安装功能的前提下尽可能简化构型，降低生产加工的工艺难度，适合批量冲压成型加工，表面处理可适配镀铬、喷塑等常见卫浴五金处理工艺，兼顾防锈性能与外观协调性。
