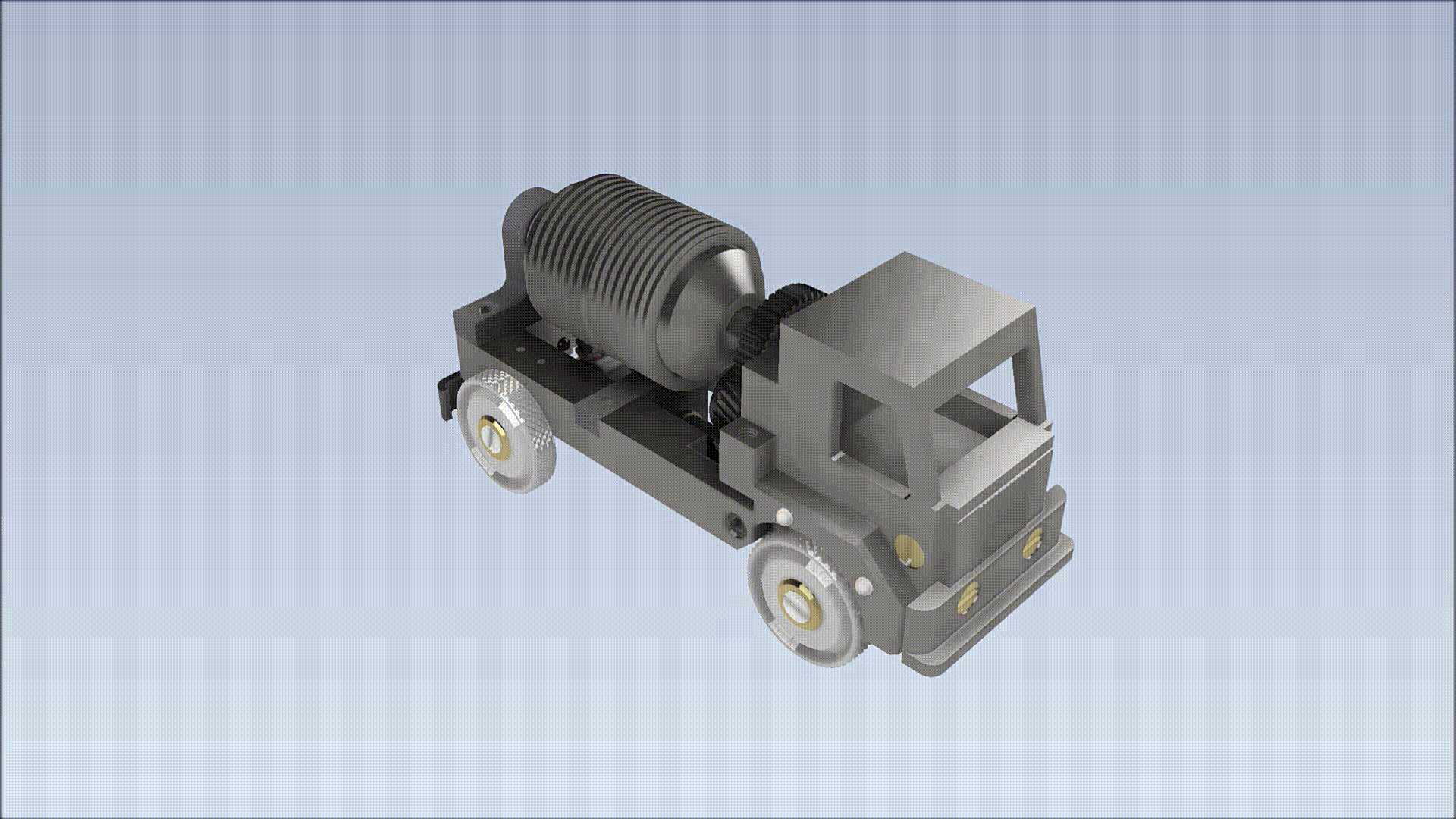

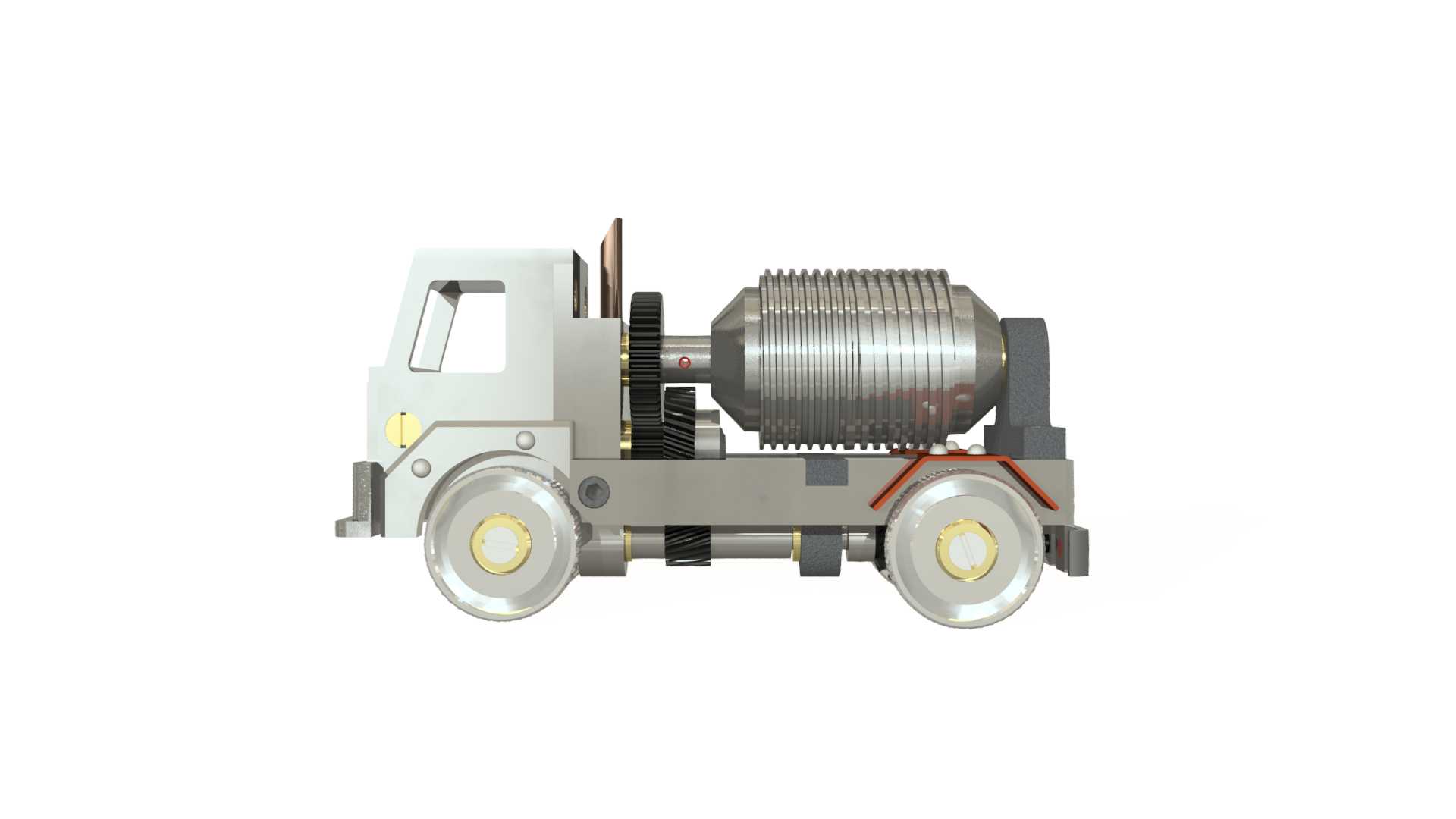

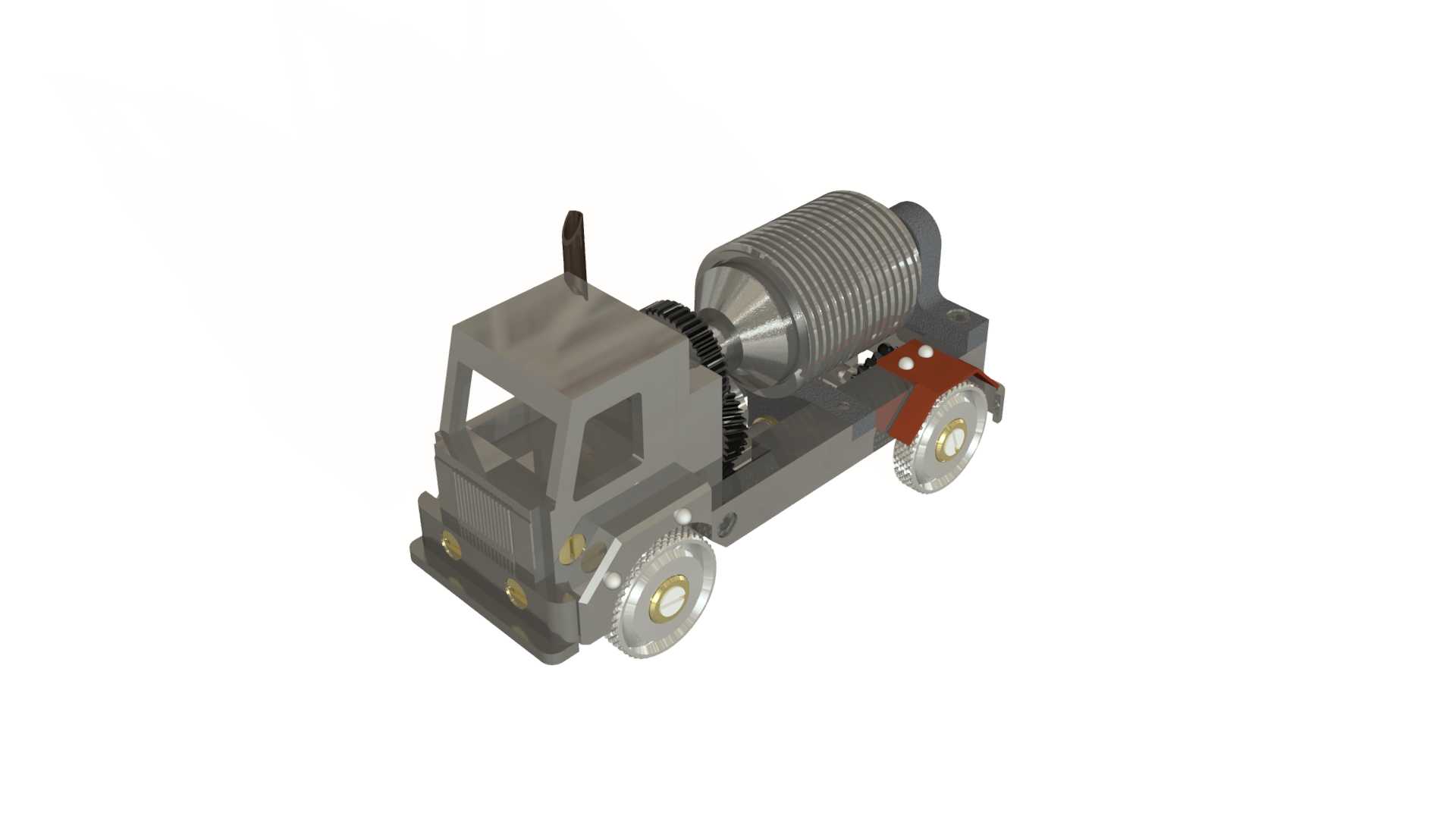

小型机械加工水泥搅拌车结构模型

　　这款小型水泥搅拌车模型还原了真实工程搅拌车的核心运动装配逻辑，可作为机械加工教学、结构原理演示的具象载体，帮助学习者直观理解工程车辆的传动配合、部件装配关系。在职业技能实训场景中，这类等比例缩小的加工实训模型，能够让学员在不操作大型工程设备的前提下，完整经历从零件识图、加工工艺制定、单零件切削加工到整机装配调试的全流程，覆盖车、铣、钻等常见机加工工序的实操训练，同时理解搅拌筒回转、车辆行走等核心动作的动力传递路径。从实际设备用途来看，真实的小型水泥搅拌车多用于狭窄施工场地的混凝土短途转运与现场搅拌作业，比如村镇自建房施工、市政管网抢修的小体量混凝土供给场景，相比大型搅拌车具备转弯半径小、通行灵活、投料卸料便捷的优势，

　　能够适配大型设备无法进入的狭小作业面，完成少量混凝土的连续搅拌与输送，避免混凝土在运输过程中出现离析、凝固问题，保障小体量施工的混凝土供给效率与成型质量。从模型还原的功能特性来看，其完整复刻了搅拌筒的支撑结构与回转驱动逻辑，搅拌筒采用螺旋叶片内置的结构设计，回转过程中通过叶片的螺旋升角推动筒内物料沿轴向与径向复合运动，实现混凝土的均匀搅拌，同时在卸料时通过反转即可完成物料导出，无需额外的卸料机构；底盘部分还原了行走轮系的传动配合，转向轮的转向节结构、驱动轮的动力输入接口都做了等比例还原，能够直观展示轮式工程车辆的行走与转向原理；驾驶室部分做了简化的框架结构，既保留了工程车辆驾驶室的外形识别特征，

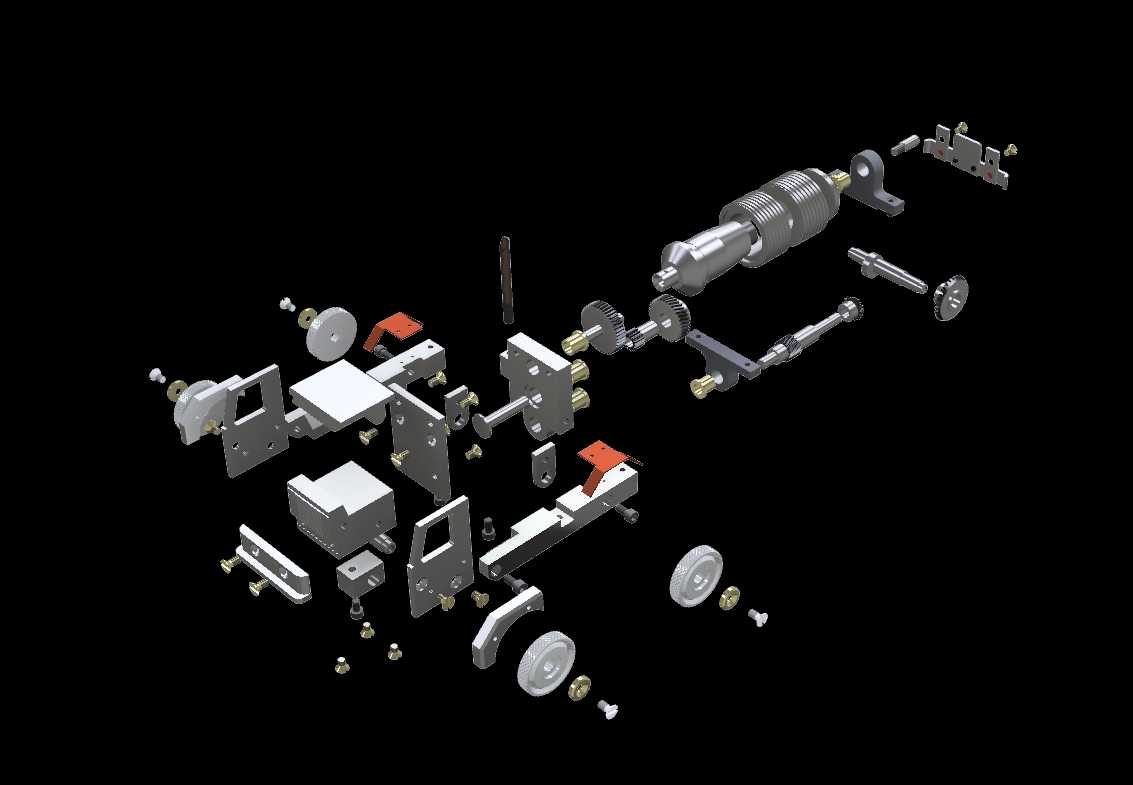

　　又不会因为过多的内饰细节增加不必要的加工难度，适配教学实训的加工周期要求。在设计思路层面，这款模型的零件拆分完全遵循机加工艺可行性原则，所有零件都采用常规机加工设备即可完成加工，没有特殊的异形结构需要五轴设备或者特种加工工艺，搅拌筒的外轮廓采用回转体结构，可通过车床车削完成外圆加工，内部的螺旋叶片采用分体式装配结构，避免了整体加工的工艺难点；底盘的车架部分采用板材铣削加工，预留了各个部件的安装定位孔，装配时可通过定位销实现快速定位，降低装配调试的难度；各个传动部件的配合公差选用基孔制间隙配合，既保证转动部件的运转灵活性，又不会因为间隙过大出现传动晃动问题，符合教学模型的耐用性要求。从外形尺寸与安装边界来看，该模型属于桌面级实训尺寸，

　　整体长度控制在可放置于常规实训工作台的范围，宽度与高度适配台虎钳的装夹范围，加工过程中无需大型工装夹具即可完成零件装夹；各个部件的安装基准统一以底盘车架的上平面为主基准，搅拌筒支架、驾驶室、轮系的安装孔位都基于同一基准设计，装配时累计误差可控制在教学演示允许的范围内，搅拌筒的回转轴线与底盘平面呈固定倾斜角度，该角度与真实搅拌车的倾斜角度一致，保证搅拌动作演示时的物料运动逻辑与真实设备完全匹配，不会出现原理性偏差。轮系的安装位置预留了足够的运转间隙，车轮转动时不会与车架、驾驶室部件发生运动干涉，搅拌筒回转时与周边支架、驾驶室的安全间隙均匀，即使在连续运转演示过程中也不会出现部件剐蹭问题。
