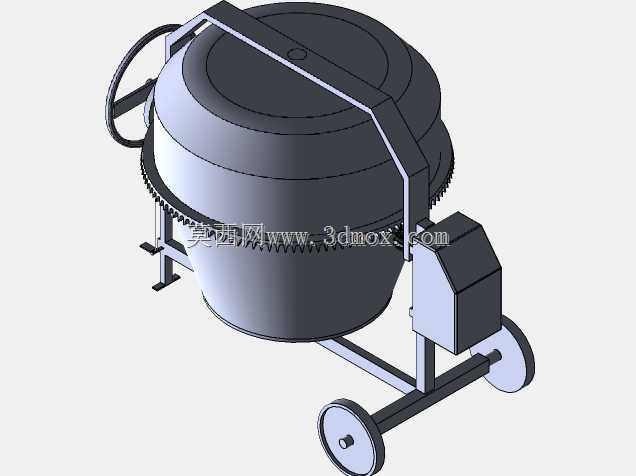

小型移动式混凝土搅拌设备三维结构

　　这款小型移动式搅拌设备的三维结构，完全贴合民用建筑、乡村自建房、小型市政修补这类零散作业场景的使用需求，区别于大型商混站固定设备与重型搅拌车的大产能定位，它的核心设计逻辑是在有限的结构尺寸内，兼顾搅拌作业能力与单人可转移的机动性，解决零散混凝土拌制场景下设备进场难、转场成本高的痛点。从结构布局来看，整体采用倾斜式梨形搅拌筒作为核心作业部件，搅拌筒外壁环绕布置的齿圈是动力传递的核心结构，动力单元布置在机架侧方，通过齿轮啮合直接驱动搅拌筒绕自身倾斜轴线转动，这种传动路径省去了复杂的中间减速传动组件，既压缩了整体结构的占用空间，也降低了日常维护的拆解难度，对于户外零散作业场景来说，更少的传动部件意味着更低的故障概率，

　　即使在无专业维修条件的乡村作业点，也能快速排查处理卡滞、传动异响这类常见问题。机架部分采用框架式焊接结构，底部的轮组设计完全适配短距离人工转移的需求，两个行走轮的安装轴距经过匹配，单人握持上部的操作扶手即可完成设备的转向与短距离推移，不需要额外的牵引设备，在狭窄的宅基地巷道、市政人行道修补作业面这类大型设备无法进入的区域，能够直接推抵作业点位，省去了混凝土二次转运的人工消耗。搅拌筒的倾斜角度设计兼顾了拌制效率与卸料操作的便利性，作业状态下筒口高度适配人工上料的操作高度，作业人员用铁锹添加砂石、水泥物料时不需要过度抬臂，降低长时间上料作业的劳动强度；筒身侧面布置的手轮结构直接与搅拌筒的倾翻机构联动，拌合作业完成后，转动手轮即可带动搅拌筒绕支撑轴倾翻，将筒内拌制完成的混凝土直接卸出到接料容器或者作业面，不需要额外配置卸料泵或者输送装置，整个卸料过程单人即可操作，不需要额外辅助人员。从安装边界来看，设备整体的外廓尺寸完全适配普通民用三轮车的货厢装载要求，长距离转场时可以直接抬装到农用三轮车上运输，不需要专用的货运车辆，对于小型施工队来说，设备的转场成本几乎可以忽略。支撑腿的布置在作业状态下能够形成稳定的四点支撑，即使搅拌筒满载物料转动时，整体机架也不会出现明显的晃动，支撑腿底部的平整接触面不需要额外做混凝土硬化基础，在平整的泥土地、硬化路面上都可以直接放置作业，省去了设备安装固定的工序，抵达作业点后即可启动拌料。

　　搅拌筒内部的螺旋导叶结构在三维建模时做了等距螺旋参数匹配，正转时导叶带动物料在筒内做循环提升、跌落运动，能够在短时间内将砂石、水泥、水充分拌合均匀，不会出现局部结块、拌合不均的问题；反转时导叶的推送方向朝向筒口，能够快速将筒内的混凝土完全卸出，减少筒壁的残料附着，降低作业后的清理工作量。侧置的动力单元安装座预留了足够的散热空间，不管是配置电动机还是小型内燃机，都能保证长时间作业时的散热需求，不会因为动力单元过热导致作业中断；动力单元与齿圈的啮合间隙在结构设计时做了可调设计，长期使用出现齿轮磨损后，只需要调整动力单元的安装位置即可恢复正常的啮合间隙，不需要更换整套传动部件，大幅降低了设备的长期使用成本。

　　扶手部分的弯折角度完全贴合人工推行的人机工程学要求，握持位置的高度适配多数成年人的自然垂臂抬升高度，推行时不需要弯腰或者过度抬臂，即使在不平整的施工场地推移设备，也能很好地控制设备的行进方向，不会出现侧翻的风险。整个设备的结构没有冗余的装饰性部件，所有结构件都服务于搅拌作业与移动转场的核心功能，焊接机架的型材选型经过载荷校核，满载搅拌时的结构变形量控制在允许范围内，不会因为长期满载作业出现机架开焊、变形的问题；轮组的承载能力匹配设备满载时的总重量，在不平整的碎石路面推移时，轮轴不会出现弯曲变形。对于结构设计从业者来说，这款模型的结构布局可以作为小型移动式作业设备的参考范本，尤其是在平衡设备作业能力、机动性、维护成本三者的关系上，每个结构细节都对应了实际作业场景的具体需求，没有脱离实际使用的理想化设计，所有的安装配合尺寸都符合常规机械加工的工艺要求，不需要特殊的加工工艺即可完成样机的制作，非常适合小型工程机械的设计迭代参考。
