混凝土搅拌站骨料存储筒仓及配套上料装置

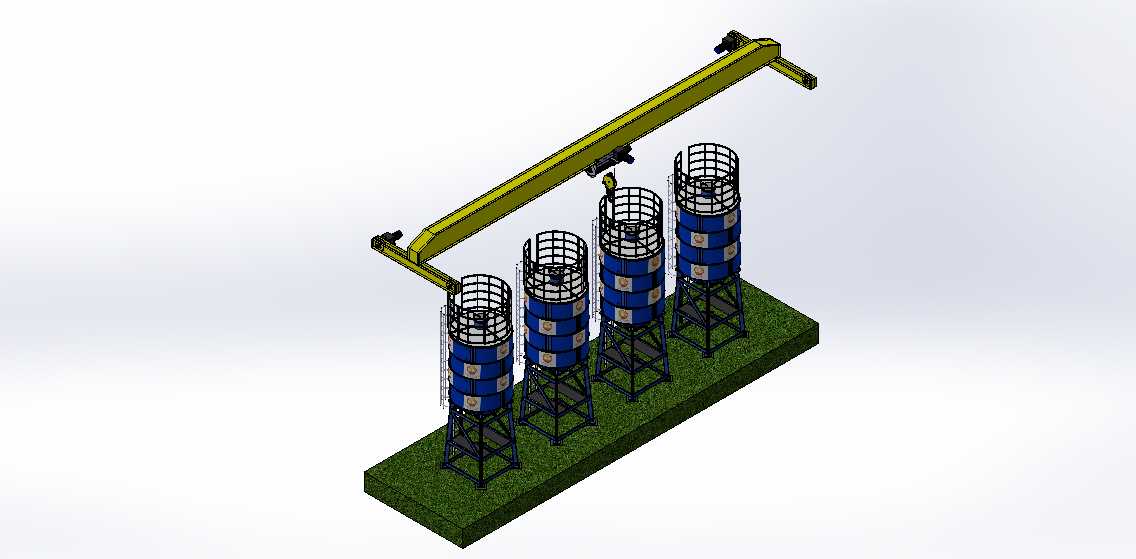

　　这套三维模型还原的是商混站核心的骨料存储与上料单元，在实际工程场景里，这类筒仓组主要承担散装水泥、粉煤灰、矿粉这类粉状胶凝材料的密闭存储任务，配套的横向输送吊臂负责把罐车输送来的物料精准分配到对应仓体，也可在生产流程中完成仓间物料的转运调度，是中小型混凝土搅拌站、预制构件厂、稳定土拌合站里不可或缺的物料存储中转单元。

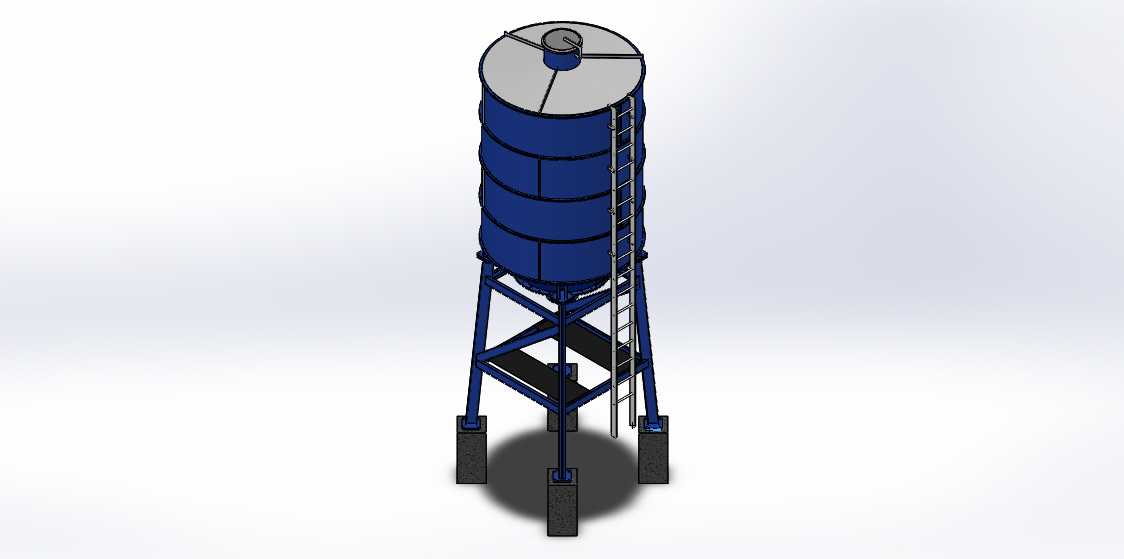

　　从结构设计逻辑来看，整套装置的排布充分考虑了现场作业的动线需求，四组筒仓沿直线等距排布，单仓采用上圆柱下锥斗的经典料仓结构，圆柱段为物料主要存储区，锥斗段倾角严格按照粉状物料安息角设计，避免物料起拱堵料，保证下料顺畅。每个筒仓顶部都设置了护栏与检修平台，满足日常运维时的人员安全操作需求，仓体侧面的爬梯连通地面与顶部平台，梯步间距符合安全作业规范，侧面预留的料位计安装位、除尘接口、破拱装置安装位都按照行业通用尺寸预留，方便后期配套辅件的选型安装。仓体底部的支架采用型钢焊接桁架结构，通过斜撑与横撑的组合受力，把满仓状态下数百吨的物料荷载均匀传递到地面基础，支架高度预留了螺旋输送机的安装空间，可直接对接下方计量斗与搅拌主机的进料口，不需要额外做基础垫高。

　　配套的横向输送吊臂采用单梁悬臂结构，沿筒仓组上方的轨道横向移动，吊臂上的行走小车可沿臂架纵向移动，配合起升机构可完成散装物料的装卸、仓间补料作业，臂架的长度覆盖全部四个筒仓的进料口位置，作业半径无死角。整套装置的安装边界需要考虑现场的地面承载力，基础施工时要对应支架的四个支脚位置做预埋螺栓固定，同时要预留罐车进出的通行通道，吊臂的作业高度要高于筒仓顶部护栏至少1.5米，避免运行时发生碰撞干涉。

　　在实际应用中，这类筒仓组的配置可根据生产产能灵活调整，20吨级与25吨级的仓体可搭配使用，分别存储不同品类的胶凝材料，避免物料混装影响混凝土配比精度。设计时充分考虑了散装物料的运输便利性，仓体采用分段式法兰连接结构，运输时可拆分为锥段、圆柱段、顶部平台几个独立单元，到现场后通过螺栓拼接即可，不需要大型吊装设备长时间作业，大幅降低现场安装的成本与周期。仓体表面的涂装采用工业防腐涂层，可适应户外露天作业的日晒雨淋环境，支架部分做了镀锌防锈处理，延长整套设备的户外使用寿命。

　　从建模细节来看，这套模型完整还原了结构件的连接关系，桁架支架的每根型钢规格、法兰盘的螺栓孔位、爬梯的踏步间距、护栏的高度都按照实际工程尺寸做了等比例还原，可直接用于方案汇报、场地布局模拟、施工交底等场景，也可作为同类设备设计时的参考蓝本，帮助设计人员快速完成整体布局的校验，提前排查安装时可能出现的干涉问题，减少现场施工的返工率。
