齿轮轴配套安装用带孔定位背板结构

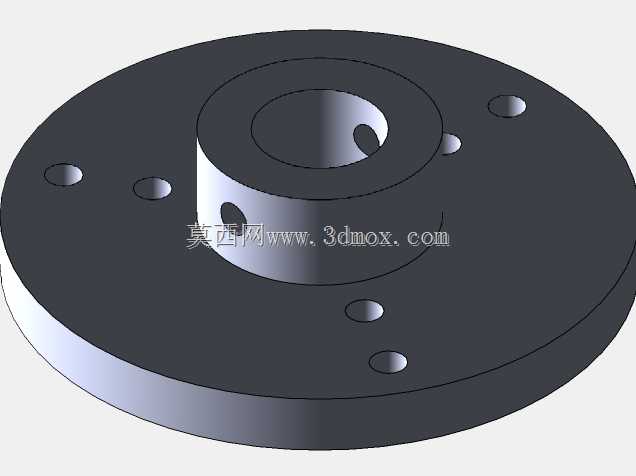

　　在常规齿轮传动轴系的装配场景里，这类带凸台的圆盘背板是轴端定位、轴向限位环节里很容易被忽略但实际作用关键的小零件，很多入门结构设计人员做轴系排布时，往往只关注齿轮、轴承、轴本身的参数校核，忽略了轴端支撑背板的安装边界与配合公差，最后装配时容易出现轴系窜动、安装孔位不对中、凸台与轴承内圈/外圈干涉的问题。这个背板的结构设计完全围绕齿轮轴的实际装配需求展开，主体采用圆盘式的扁平基体，中心设置凸起的同轴轴套段，轴套中心开有与齿轮轴轴径匹配的通孔，轴套侧壁开设的径向小孔，是用来穿装紧定螺钉的，装配时紧定螺钉端部顶在齿轮轴的对应定位凹坑上，既可以限制轴与背板之间的周向相对转动，也能辅助限制轴向的窜动位移，相比单纯靠轴肩定位的结构，

　　这种带紧定的背板可以在不额外增加轴段长度的前提下，给轴端提供更可靠的轴向约束，尤其适合那些安装空间紧凑、无法布置圆螺母+止动垫圈限位结构的小型传动机构。圆盘基体上沿圆周方向均匀分布的多个通孔，是用来穿装连接螺栓的，这些孔的位置度公差在建模时需要严格控制，要和安装基座上的螺纹孔位置完全对应，孔的直径比选用的连接螺栓大0.2到0.5毫米，给装配时的微小位置偏差留出调整余量，避免出现螺栓穿不进去的问题。设计时需要注意中心凸台的高度尺寸，这个高度不是随意给定的，要匹配对应安装位置处轴承端面到安装基座表面的距离，凸台太高会顶住轴承外圈导致轴承无法正常落座，太低则起不到轴向定位的作用，会让轴系存在轴向窜动的间隙；

　　凸台的外径尺寸也要和对应轴承的内圈或者外圈匹配，如果是用来顶住轴承内圈，凸台外径要略小于轴承内圈的外径，避免和保持架发生摩擦干涉，如果是顶住外圈，则要略大于轴承外圈的内径，保证支撑面完全贴合。从实际使用场景来看，这类背板常应用在小型传感器传动机构、精密仪表的齿轮传动组、小型自动化设备的动力输出轴端，除了基础的轴向定位作用，圆盘基体的大平面还可以作为轴系端部的挡尘结构，阻挡外界的粉尘、碎屑进入轴承啮合区域，延长传动组件的维护周期。建模过程中，所有孔位的排布要做动平衡校验，尤其是应用在转速较高的轴系上时，圆周方向的安装孔要完全对称分布，中心凸台与圆盘基体的同轴度公差要控制在0.02毫米以内，避免高速转动时因为质量偏心产生振动噪音。

　　安装边界方面，圆盘的外径尺寸要小于安装位置周边的结构间隙，保证装配时不会和周边的传感器、布线槽等周边零件发生空间干涉，背板的整体厚度要根据轴系的轴向载荷来核算，载荷较大的场景下要适当增加圆盘基体的厚度，避免螺栓锁紧时圆盘发生翘曲变形，导致轴系的同轴度超差。另外，轴套中心的通孔与齿轮轴的配合公差建议选用H7/h6的间隙配合，既保证装配时轴可以顺利穿入，又不会因为配合间隙过大导致轴的中心偏移，紧定螺钉孔的位置要避开轴上的键槽位置，防止紧定螺钉顶在键槽上无法起到固定作用。这类结构虽然简单，但在实际工程应用里的细节考量直接影响整套传动机构的运行稳定性，很多现场出现的轴系异响、窜动问题，追根溯源都是这类小零件的尺寸设计没有匹配实际装配需求导致的。
