流线型手持清洁器具外观结构设计

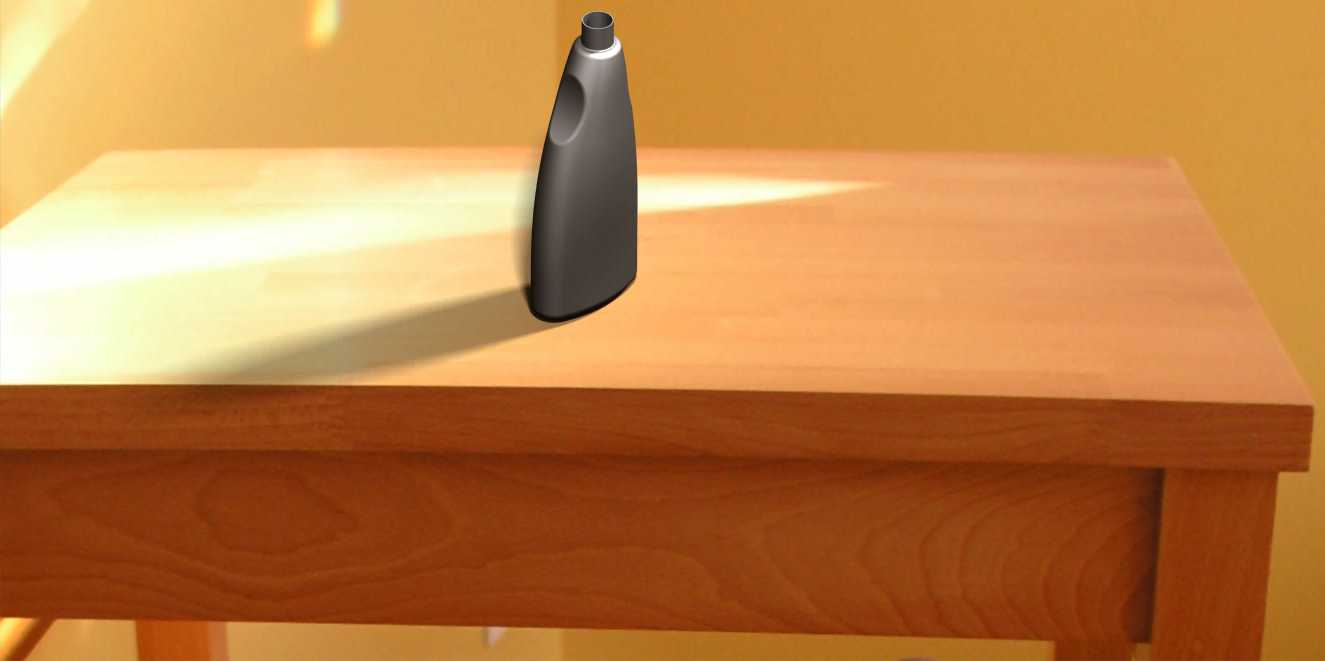

　　在日常清洁类手持设备的结构开发流程中，外观曲面的人机适配性是决定产品使用体验的核心指标之一，这款流线型手持清洁器具的三维建模过程，完全围绕实际握持场景的受力分布展开设计。从实际使用场景来看，这类手持清洁器具多应用于家庭局部清洁、小型办公区域桌面除尘、车载内饰缝隙清理等场景，用户单次连续握持时长通常在3到15分钟区间，因此壳体曲面的弧度设计必须匹配普通成年人手掌自然弯曲的形态，避免长时间握持产生的局部压应力集中。建模过程中首先确定了整体的安装边界，主体壳体的最大径向尺寸控制在38mm以内，整体高度不超过220mm，这个尺寸区间既可以容纳内部的风道组件、小型动力模块与电池仓，也能保证手掌围握时手指可以自然贴合壳体表面，

　　不会出现尺寸过粗导致的握持发力困难，或是尺寸过细带来的握持稳定性不足问题。壳体侧面的内凹曲面并非单纯的装饰性造型，而是对应手掌握持时拇指与食指的自然放置位置，内凹深度控制在4mm，曲面过渡采用G2连续的曲率衔接，避免棱边位置在握持时产生硌手的触感，同时这个内凹结构也可以在设备放置于倾斜台面时起到一定的防滑限位作用，降低设备滑落的风险。顶部的连接接口采用标准的快拆式结构设计，接口外径设置为12mm，接口处的定位凸台高度为1.5mm，既可以适配不同功能的清洁刷头组件，也能保证连接后的同轴度误差控制在0.1mm以内，避免高速工作状态下刷头出现偏摆抖动的问题。壳体的壁厚设计遵循均匀过渡原则，整体壁厚维持在2.2mm，

　　在接口位置与底部配重区域局部加厚至3mm，既可以保证注塑成型时的熔体流动顺畅，避免出现缩痕、缺胶等成型缺陷，也能在设备意外跌落时提供足够的结构强度，抵抗常规高度跌落带来的冲击载荷。底部的平面设计经过多次调整，将支撑面的直径设置为42mm，使得设备直立放置时的重心落在支撑面的中心位置，静态稳定角达到18度，即使放置在存在轻微倾斜的桌面或台面上，也不会轻易倾倒。从功能特性的角度来看，这种一体化的流线型壳体没有多余的外置凸起结构，表面光滑无清洁死角，日常使用后可以直接用湿布擦拭表面污渍，不会因为存在拼接缝隙导致灰尘、水渍积存。建模过程中对壳体的分模线位置做了隐藏式处理，将分模线设置在曲面曲率变化的视觉盲区位置，既降低了注塑模具的加工难度，

　　也提升了产品外观的整体质感。内部的安装筋位布局完全围绕内部组件的固定需求设计，电池仓的定位筋高度为2mm，与电池表面的间隙控制在0.2mm，既可以方便装配时的电池装入，也能在设备使用过程中限制电池的窜动，避免因为振动导致的电路接触不良问题。风道的内壁曲面采用顺滑的圆弧过渡，没有突兀的折角结构，可以有效降低气流通过时的风阻，减少工作过程中的气流噪音，同时也能避免灰尘在风道内部的死角位置积存，长期使用也不会出现风道堵塞的问题。针对手持使用时的发力特点，壳体的重心位置被设计在距离底部支撑面70mm的位置，也就是握持时手掌的中心区域，这样用户握持操作时手腕不需要额外施加力矩来平衡设备重量，长时间使用也不容易产生手腕酸胀的疲劳感。表面的哑光质感处理在建模阶段就做了对应的曲面曲率校验，保证曲面各个位置的反光均匀，不会因为局部曲率突变导致外观出现视觉上的凹凸缺陷。在安装边界的校验过程中，还模拟了不同手型尺寸的握持状态，针对手掌宽度在70mm到90mm区间的用户群体，调整了内凹曲面的上下位置，保证不同手型的用户握持时手指都能落在舒适的接触区域，不会出现手指无处放置或是握持位置局促的问题。接口位置的密封槽设计宽度为1.8mm，深度为1.2mm，可以适配直径2mm的硅胶密封圈，保证连接位置的气密性，避免气流从接口缝隙泄漏导致吸力损失，这个密封结构的尺寸经过多次迭代调整，既可以保证密封效果，也不会因为密封圈压缩量过大导致刷头拆装时阻力过大。
