曲柄滑块式线性往复驱动执行机构

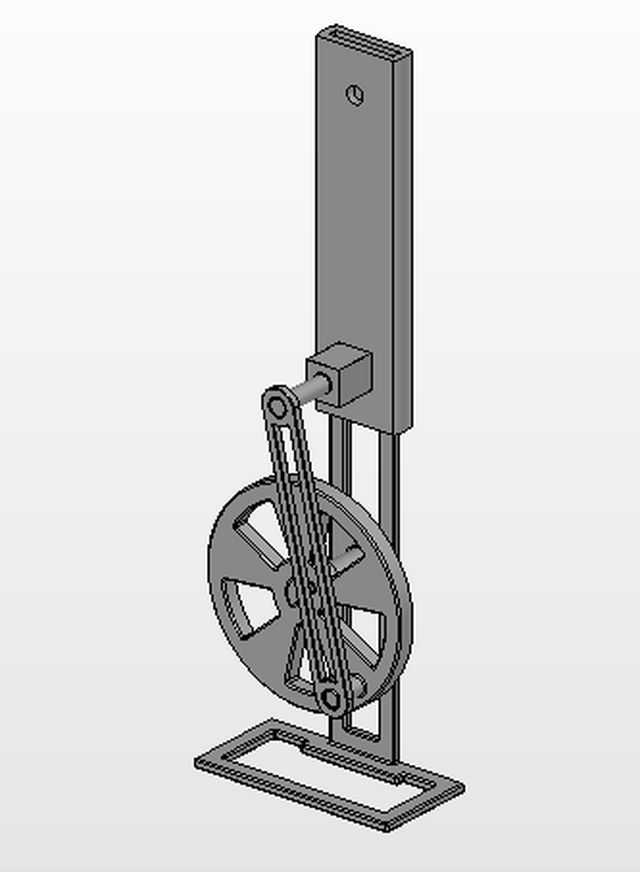

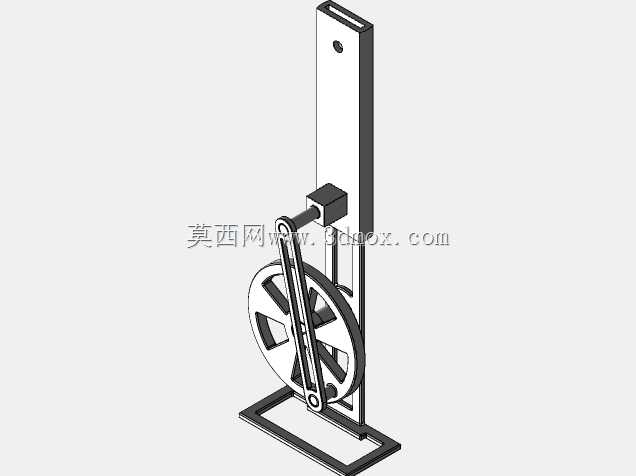

　　这类曲柄滑块结构的线性驱动执行机构，在轻工自动化生产线、小型实验台架、教学演示装置里的应用十分普遍，核心作用是把轮盘的连续回转运动，转化为推杆的定行程直线往复动作，相比丝杠类直线驱动，它结构更简单，抗冲击负载的表现更好，不需要复杂的电控换向逻辑，只要给轮盘输入持续的旋转动力，就能稳定输出固定频率的直线推拉动做，很适合用在行程固定、动作节拍稳定的工位上，比如小型物料的推送、筛网的往复振动、简易工装的夹紧松开这类场景。从结构设计逻辑来看，这套机构采用立式布置，底部是一体式的矩形框架底座，安装时只需要在底座的四个角预留对应的螺栓过孔位置，就能直接固定在设备安装台面，不需要额外做复杂的调平结构，底座上方垂直固定了长条形的导向立柱，

　　推杆部分通过方形导向座和立柱配合，导向座的内孔和推杆采用间隙配合，保证推杆往复运动时不会出现径向偏摆，避免运动卡滞。轮盘部分采用带镂空辐条的结构，不是实心圆盘，这样的设计一方面能降低整个回转部分的转动惯量，减少驱动端的动力损耗，另一方面镂空结构也方便调整曲柄的连接位置，要是需要调整推杆的行程，只需要改变曲柄销在轮盘上的径向固定位置，就能改变回转半径，进而调整推杆的往复行程范围，不需要更换整套零件。连接轮盘和推杆的连杆采用双片夹合的结构，两端分别通过铰接销和轮盘、推杆端部连接，铰接位置预留了润滑脂存储的微小间隙，长期运行时可以定期加注润滑脂，减少铰接位置的磨损，延长整套机构的使用寿命。从安装边界尺寸来看，

　　整套机构的总高度是底座到立柱顶端的垂直距离，横向最大尺寸是轮盘旋转时的最大外径范围，安装时需要在轮盘的外侧预留不小于轮盘半径的安全空间，避免轮盘旋转时和周边其他设备部件发生干涉，推杆的伸出方向是垂直于立柱的水平方向，前端可以根据实际使用需求加装推头、夹爪、压块不同的执行末端，适配不同的作业需求。设计这套结构的时候，需要重点校核几个关键位置的参数：首先是曲柄的长度和连杆长度的比值，这个比值会直接影响推杆往复运动的速度特性，比值越小，推杆在行程两端的冲击就越小，运行更平稳，但对应的机构整体尺寸会变大；比值越大，机构整体更紧凑，但行程末端的动载荷会升高，需要根据实际的运行节拍和负载情况做匹配。其次是导向座和立柱的配合长度，

　　配合长度太短的话，推杆伸出到最大位置时会出现点头偏摆，配合长度太长则会增加摩擦阻力，一般取推杆直径的3到4倍比较合适，既能保证导向精度，又不会带来过大的运动阻力。另外轮盘的静平衡也需要做校核，因为轮盘上的曲柄销是偏心布置的，要是轮盘本身没有做对应的去重平衡，高速旋转时会产生明显的振动，传递到底座上会影响整套设备的运行稳定性，所以在轮盘和曲柄销相对的一侧，通常会做对应的减重或者配重处理，让整个回转部分的质心落在回转轴线上。这套机构的动力输入端可以直接连接小型减速电机，也可以通过带轮、链轮和其他动力源联动，不需要复杂的控制程序，只要动力源持续转动，就能稳定输出往复直线动作，在很多低成本自动化改造场景里，这种纯机械结构的线性执行机构比电控的直线模组可靠性更高，对使用环境的要求也更低，哪怕是在多粉尘、有少量油污的车间环境里，只要定期做好铰接位置的润滑，就能长期稳定运行，不会像光电类传感器、电控驱动器那样容易受环境干扰出现误动作。
