半自动砌块成型压制生产设备结构

　　该设备主要面向小型建材加工、固废资源化制砖场景，适配村镇小型建材厂、建筑废弃物就地处理站点的生产需求，可将粉煤灰、河沙、石粉、破碎后的建筑废渣等混合粉料压制成标准空心砌块，单批次可完成四块标准砌块的压制成型，无需复杂的流水线配套，单台设备仅需2-3名操作人员即可完成上料、压制、出砖全流程作业，适合小规模生产或临时作业点的砌块供应需求，可直接产出符合墙体砌筑要求的空心砌块，成品砌块可直接码垛养护后用于低层建筑墙体、围挡、景观挡墙砌筑作业。

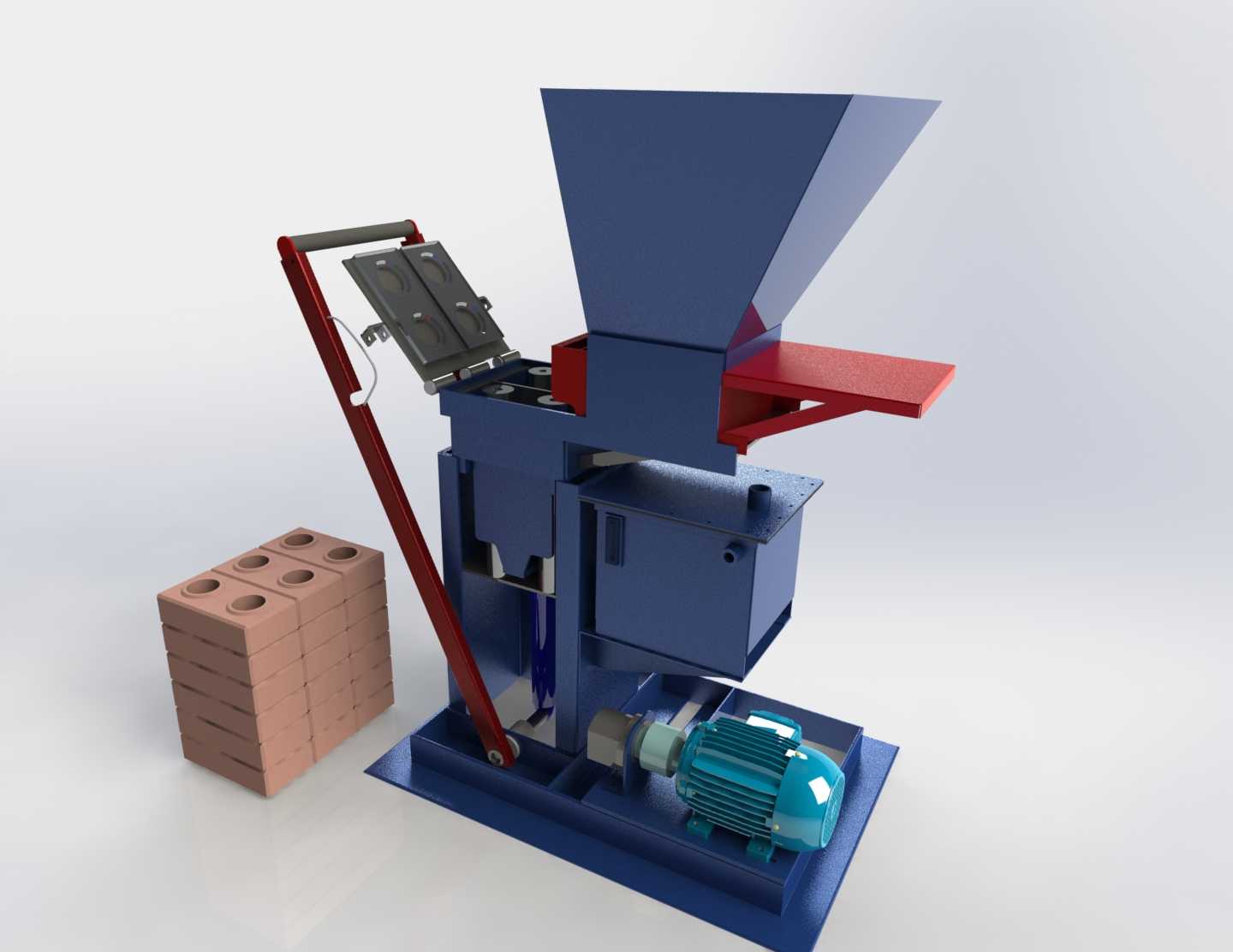

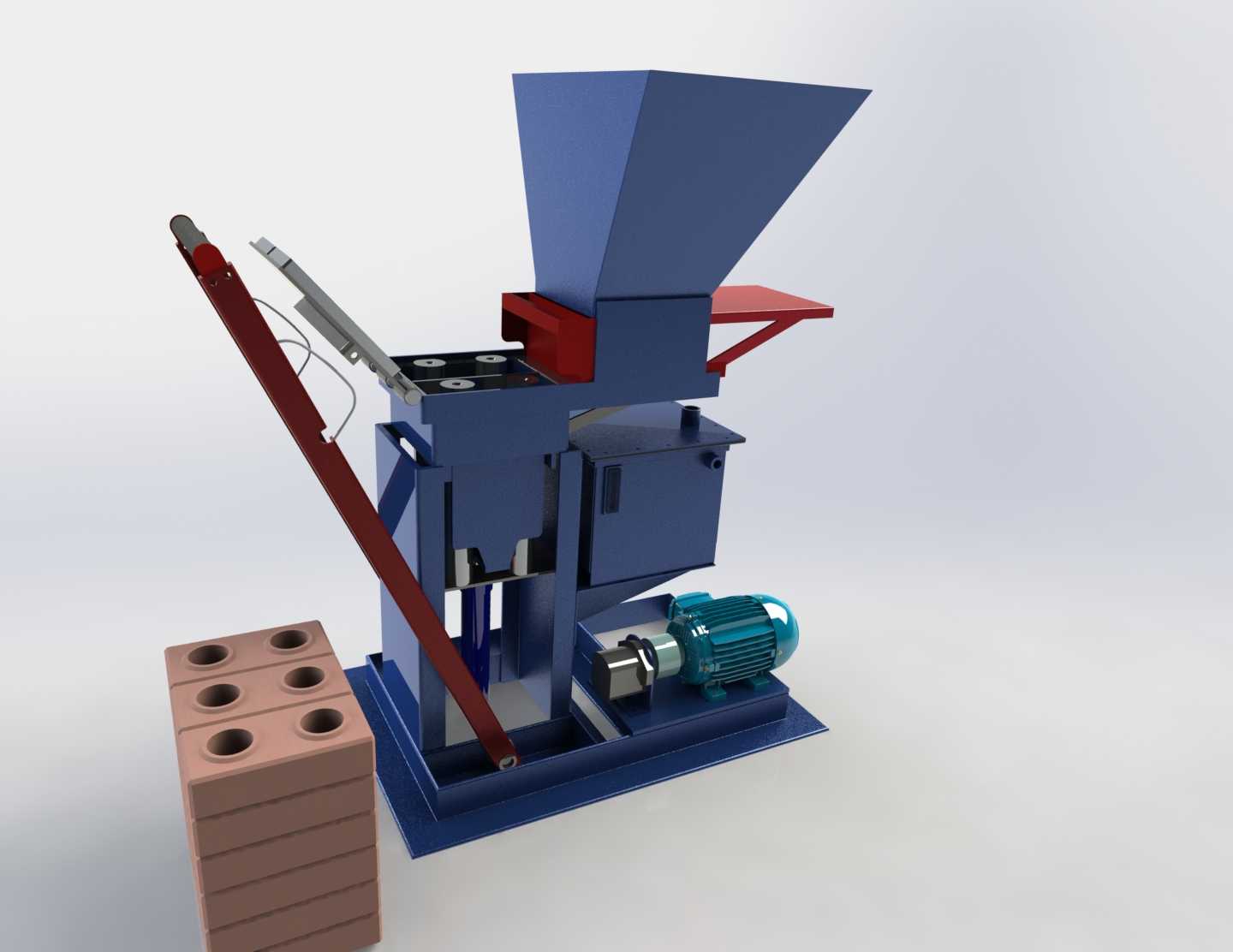

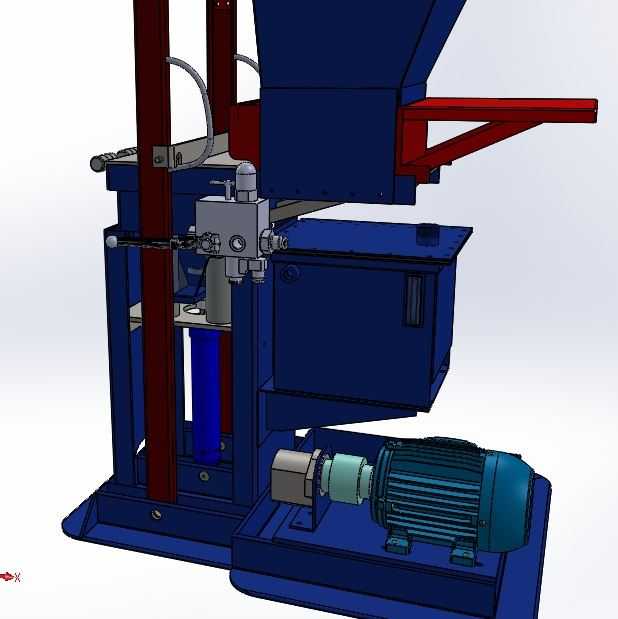

　　从功能结构来看，设备整体采用落地式框架布局，底部为一体式焊接安装底座，底座预留四个地脚螺栓安装孔，可直接固定在硬化的混凝土地面上，无需额外做复杂的设备基础，安装时仅需保证底座平面水平度误差不超过2mm/m即可，避免长期压制作业时机架受力不均产生变形。底座上方集成驱动单元，采用卧式安装的驱动电机直连减速机构，将动力传递至压制执行组件，传动路径短，动力损耗小，日常维护时仅需定期检查减速箱油位、传动部件的紧固情况即可，无需复杂的维保操作。

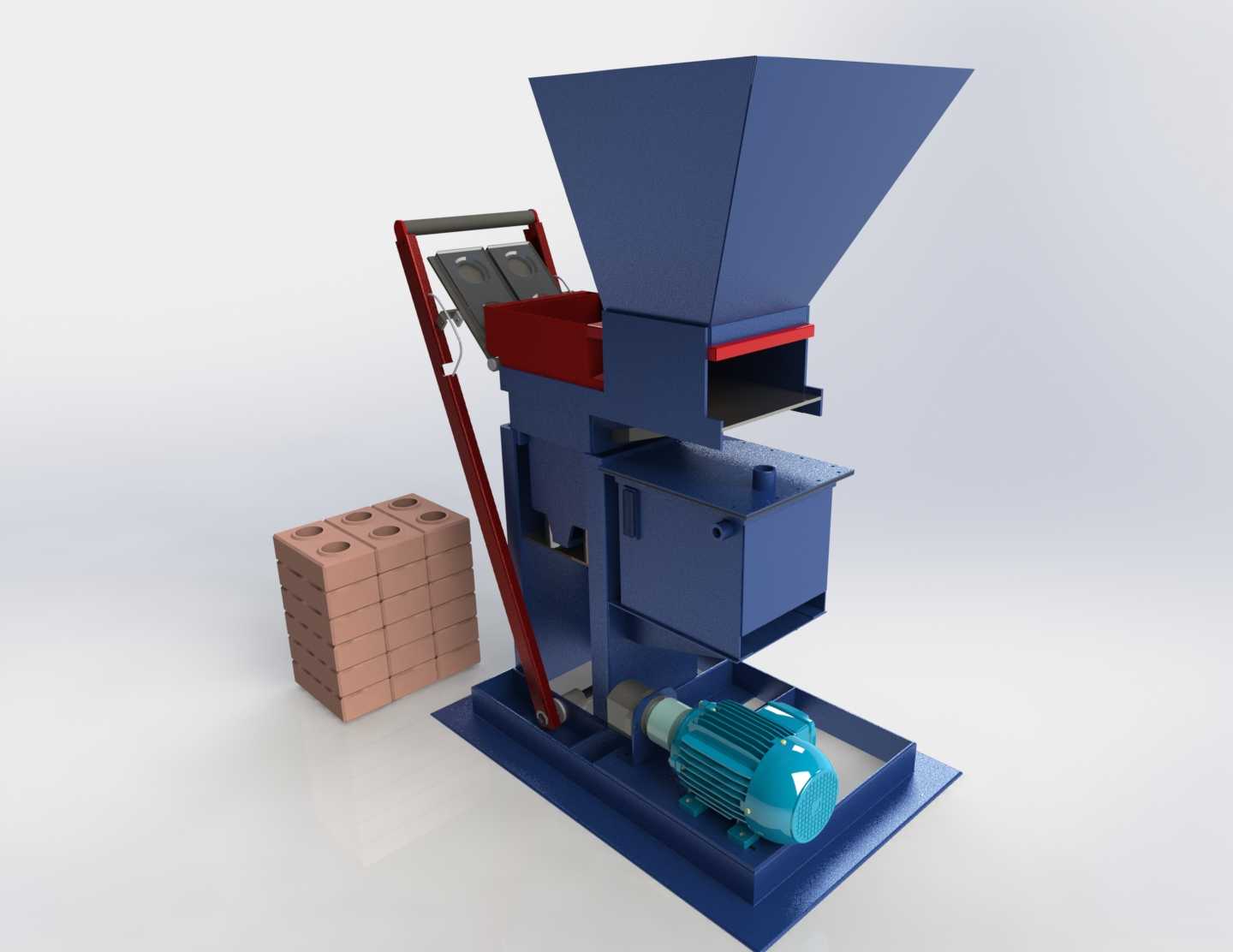

　　设备上部设置倒锥形受料料斗，料斗内壁做倾斜溜料设计，倾斜角度不小于55度，可保证混合后的湿粉料依靠自重顺利下落至模腔位置，避免粉料粘附架桥，料斗下方设置定量给料结构，每次给料量可通过调节挡料板的开合行程控制，保证每批次进入模腔的粉料体积一致，避免压制后砌块高度差过大。料斗侧方设置手动操作扶手，操作人员可站在设备侧方通过扶手控制给料、压制、脱模的动作切换，操作位置距离模腔作业区预留足够安全距离，避免压制过程中粉料飞溅或部件动作造成人员磕碰。

　　压制执行组件采用模腔垂直加压结构，上压头与下模腔精准对位，合模时的平行度误差控制在0.1mm以内，保证压制后的砌块各部位密度均匀，不会出现局部疏松、缺角掉块的问题。脱模机构采用下顶式设计，压制完成后上压头抬起，下模托板将成型砌块顶出模腔，操作人员可直接将成品砌块转移至旁边的托板上码放，脱模行程可根据砌块高度调节，适配不同厚度规格的砌块生产需求，更换模腔配件后还可生产实心砖、多孔砖等不同规格的建材产品。

　　设备侧方预留成品暂存区域，可临时放置刚脱模的砌块，避免刚压制完成的湿坯因搬运磕碰产生变形。整机的管线全部沿机架内侧布置，外部无裸露的明线，避免作业过程中粉料掉落堆积在管线上造成老化加速，同时也减少清洁时的工作量。机架的受力部位全部采用加厚钢板焊接，焊后做去应力处理，长期承受反复压制载荷也不会出现焊缝开裂、机架变形的问题，运动摩擦部位设置可拆卸的防尘盖板，可阻挡粉料进入摩擦副，延长易损件的更换周期。

　　从安装边界来看，设备整机占地长度约1.8米，宽度约0.9米，高度约1.6米，作业时需要在设备前方预留不小于1.5米的操作空间，侧方预留0.8米的维护通道，上方预留0.5米的吊装空间，方便后期检修时吊装电机、压制组件等重型部件。设备供电采用常规工业三相电，无需额外配置专用变压器，接入点就近设置在设备侧方1米范围内即可，减少线缆走线长度。设备作业时的振动较小，配套的减震垫可进一步降低振动传递至地面的幅度，不会对周边的简易厂房结构造成影响。

　　设计过程中充分考虑小型生产场景的使用痛点，没有配置复杂的自动化控制系统，全部动作采用手动控制结合机械限位，故障率低，操作人员经过简单培训即可上手操作，即使出现小故障，现场的机修人员凭借常规工具即可完成排查维修，不需要专业的电控技术人员到场，大幅降低了小型生产主体的使用门槛与运维成本。料斗与物料接触的部位全部采用耐磨钢板制作，可耐受硬质粉料的长期冲刷磨损，正常使用情况下料斗的使用寿命可达5年以上，模腔等直接参与压制的易损件采用热处理工艺制作，表面硬度达到HRC55以上，可承受上万次压制循环而不出现明显磨损，保证砌块的成型尺寸精度。
