工业对辊式破碎压榨设备三维结构

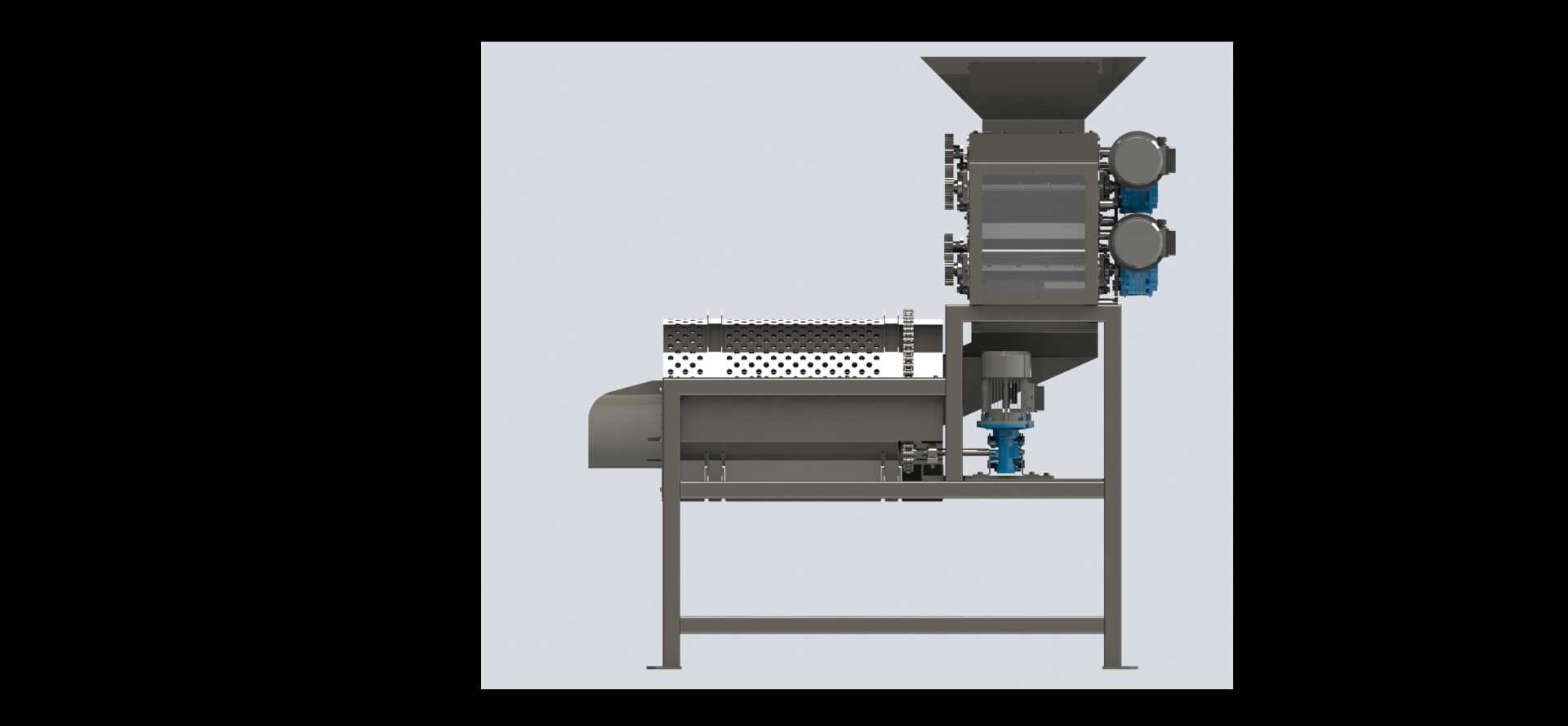

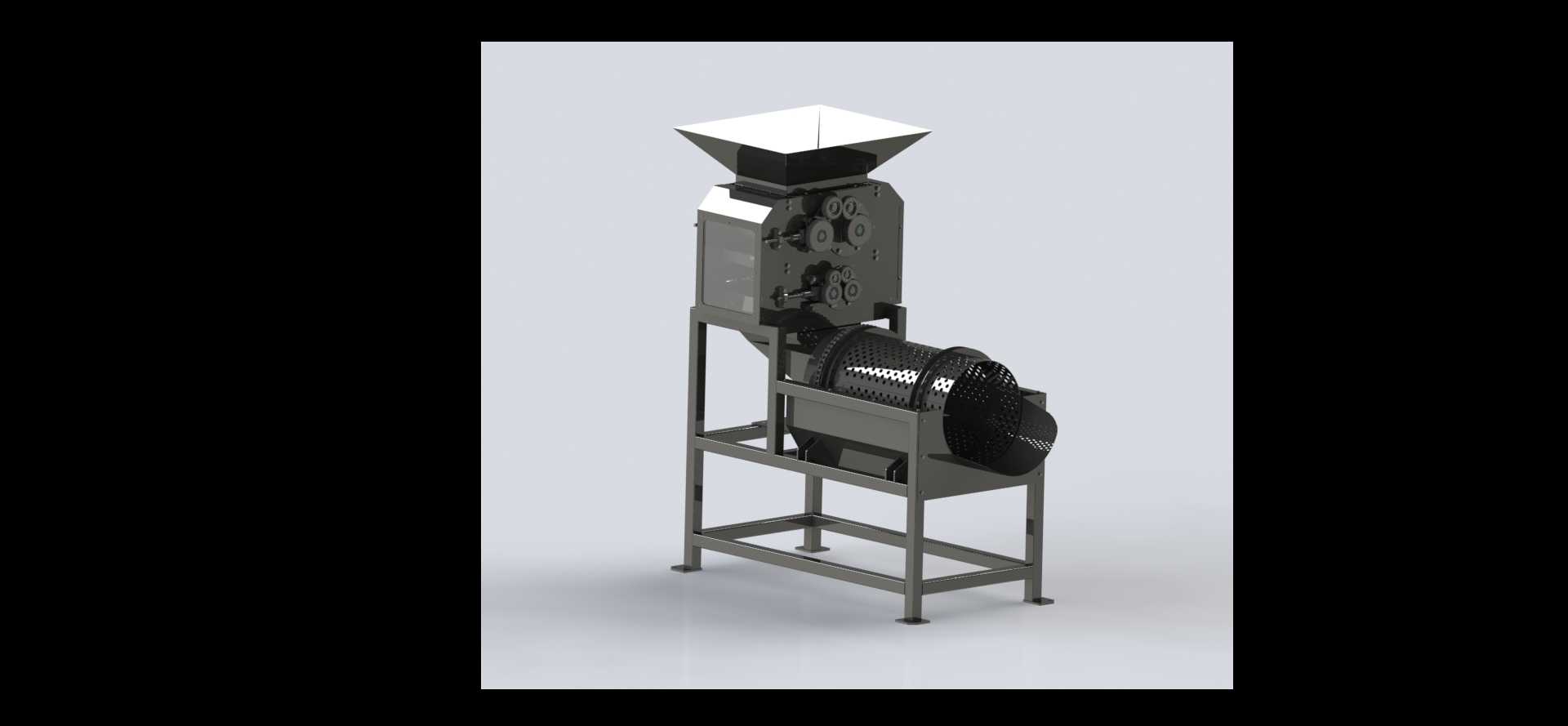

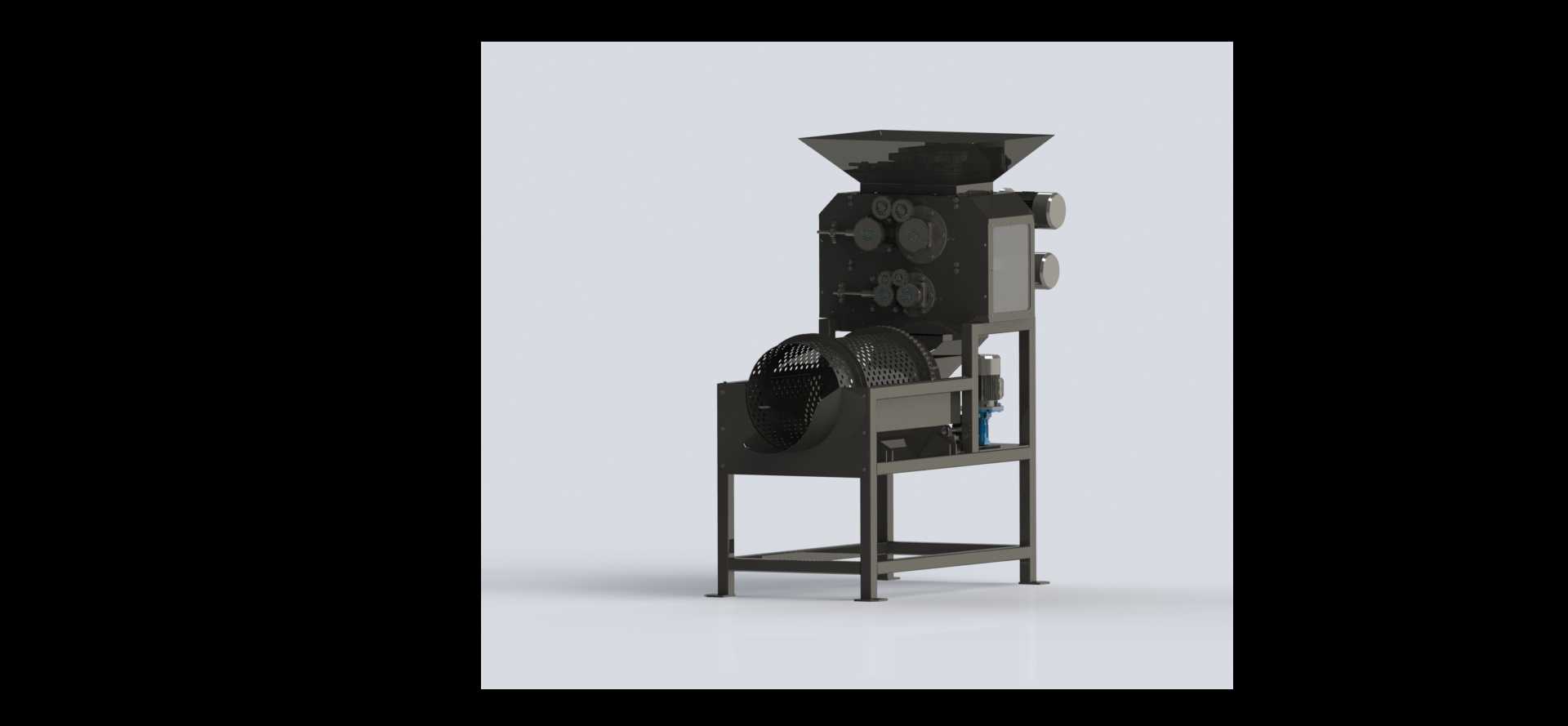

　　这套三维结构还原的是工业生产中常用的对辊式破碎压榨一体设备，主要应用于果蔬加工、农产品初加工、小型固废预处理等场景，可完成带一定含水率的软性、半硬性物料的破碎与初步压榨脱水作业，在中小型果汁生产线、餐厨垃圾预处理线、农产品加工作坊的物料前处理段都能见到这类设备的身影。从结构设计来看，设备整体采用方管焊接机架作为承载主体，机架底部设置可调式支撑脚，可在安装时根据地面平整度调整设备水平度，避免运行过程中因机架倾斜导致的辊轴偏磨、振动超标问题，机架的主支撑方管选型充分考虑了设备满载运行时的动载荷，焊接处预留了加工余量，焊后需做时效处理消除内应力再进行机加工，保证各安装面的形位公差符合装配要求。设备上部设置敞口式进料斗，

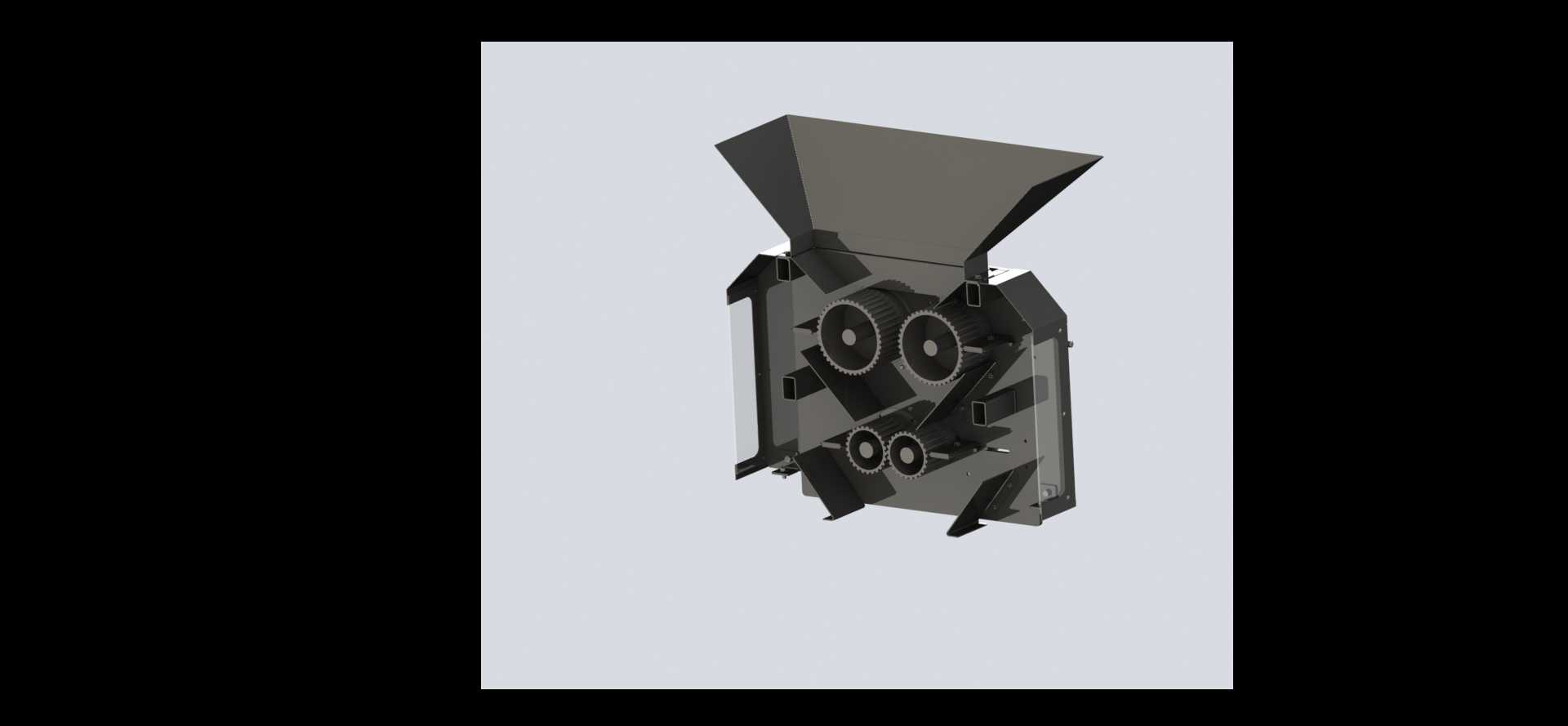

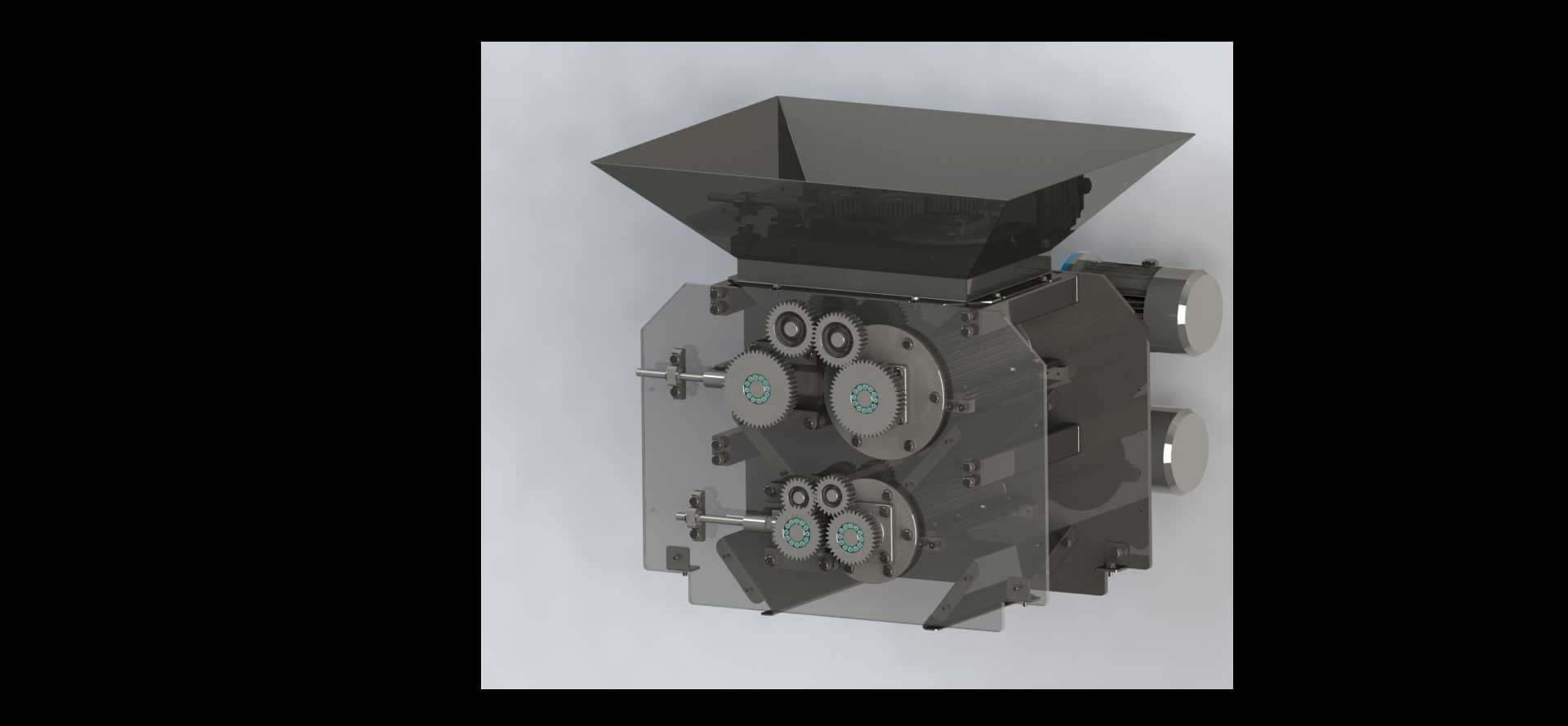

　　进料斗采用倾斜导料面设计，可引导物料自然落入两组对辊的啮合区间，进料斗的扩口结构能适配人工倒料、输送带进料等多种上料方式，斗体边缘做了卷边处理，避免作业人员清理时被锐边划伤。核心作业单元为上下排布的两组对辊结构，每组对辊配套独立的调节机构，可根据待处理物料的粒径、硬度调整辊间间隙，上辊组主要完成初级破碎，将大块物料挤压破碎至符合下辊进料的粒径范围，下辊组在完成细碎的同时，配合侧面的筛网结构实现初步压榨脱水，辊体表面做了防滑耐磨处理，避免湿滑物料在辊面打滑导致的处理效率下降，辊轴两端采用带座轴承固定在机架侧板上，轴承座位置设置了密封结构，防止物料汁液、碎屑进入轴承内部造成磨损。设备侧部配套传动与防护结构，

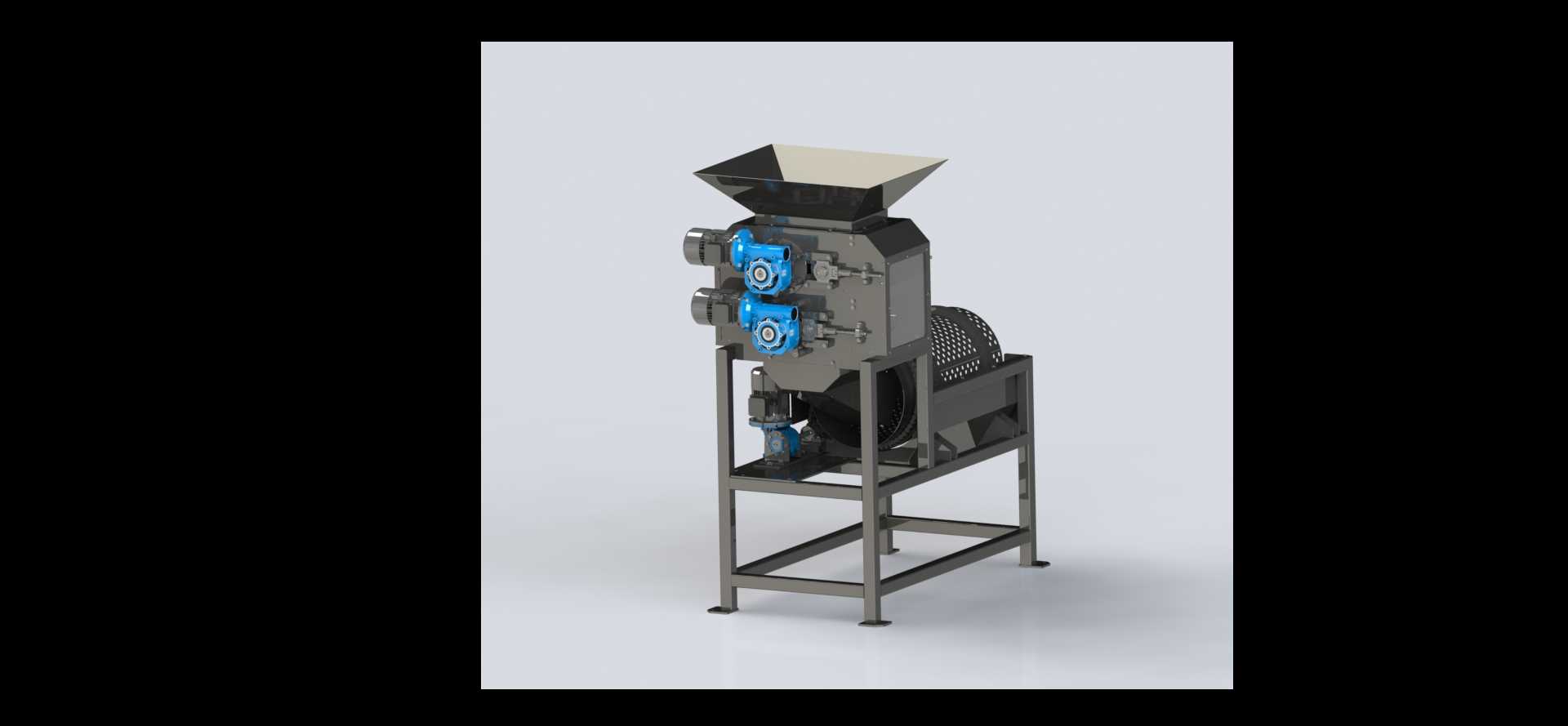

　　传动端预留了电机与减速机的安装位，可根据处理量需求匹配对应功率的驱动单元，传动区域设置了冲孔式防护网罩，既可以保证传动部件的散热需求，又能避免作业过程中异物卷入传动链，同时方便日常巡检时观察传动部件的运行状态。设备下部设置出料导槽，经过破碎压榨的物料可通过导槽落入收集容器或者下游输送设备，导槽的倾斜角度经过测算，可保证处理后的湿料不会在槽内堆积挂壁。从安装边界来看，设备整体为立式排布结构，占地面积较小，不需要复杂的预埋基础，放置在硬化的水平地面即可完成安装，进料口高度适配常规人工操作平台或者小型输送带的出料高度，出料口高度可适配标准周转箱或者小型输送设备的接料高度，设备侧面预留了足够的维护空间，可方便操作人员定期调整辊间隙、

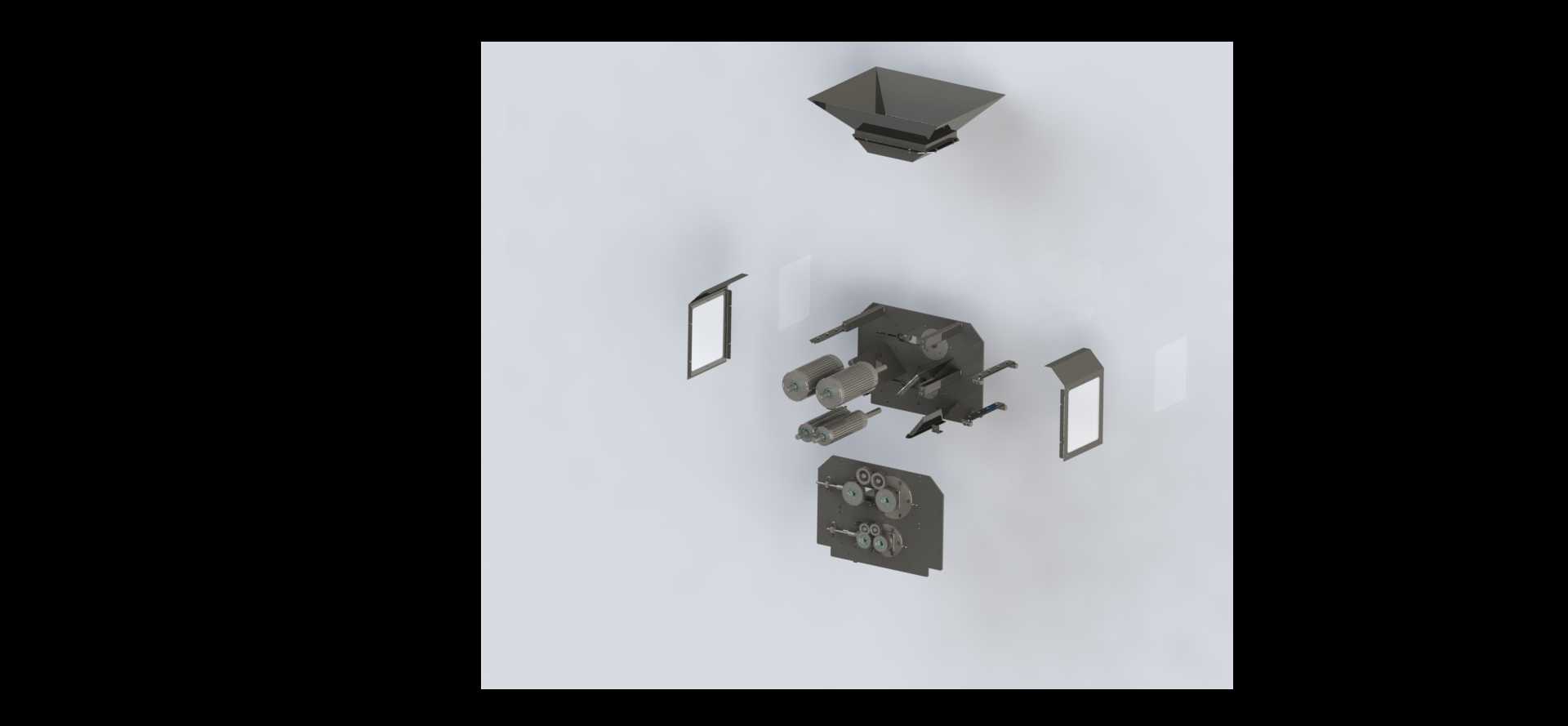

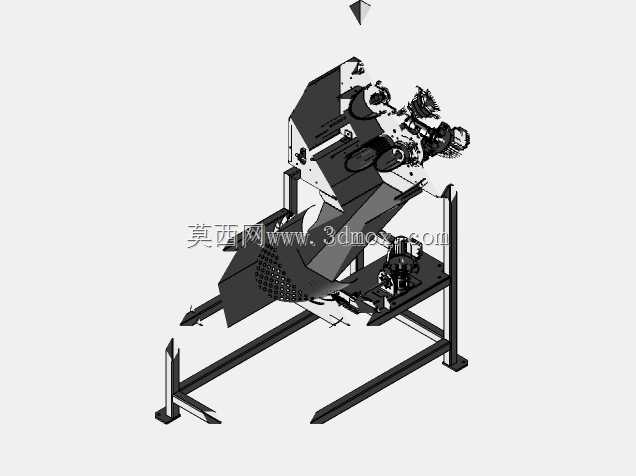

　　更换易损密封件、清理筛网残留物料。在建模过程中，各部件的装配关系完全按照实际生产的装配工艺搭建，辊轴与轴承的配合公差、机架安装孔的位置度、各连接螺栓的预留空间都符合机械设计规范，可直接作为同类设备改型设计的参考基础，也可用于生产前的装配干涉校验、作业流程模拟。这类设备的设计核心是在保证处理效率的前提下，尽可能降低设备的维护难度，因此所有易损件都设计为快拆结构，不需要大型吊装工具即可完成更换，日常清理时也可快速打开侧部护罩完成内部残留物料的清理，避免不同批次物料处理时的交叉污染。针对不同物料的处理需求，辊面的结构可做对应调整，比如处理硬度稍高的物料时可更换带齿辊面，处理纤维含量较高的物料时可调整辊间压力与转速，这些可调整的结构在三维模型中都预留了改型接口，方便设计人员根据具体工况做参数调整。
