气动式铁卷破碎执行机构结构设计

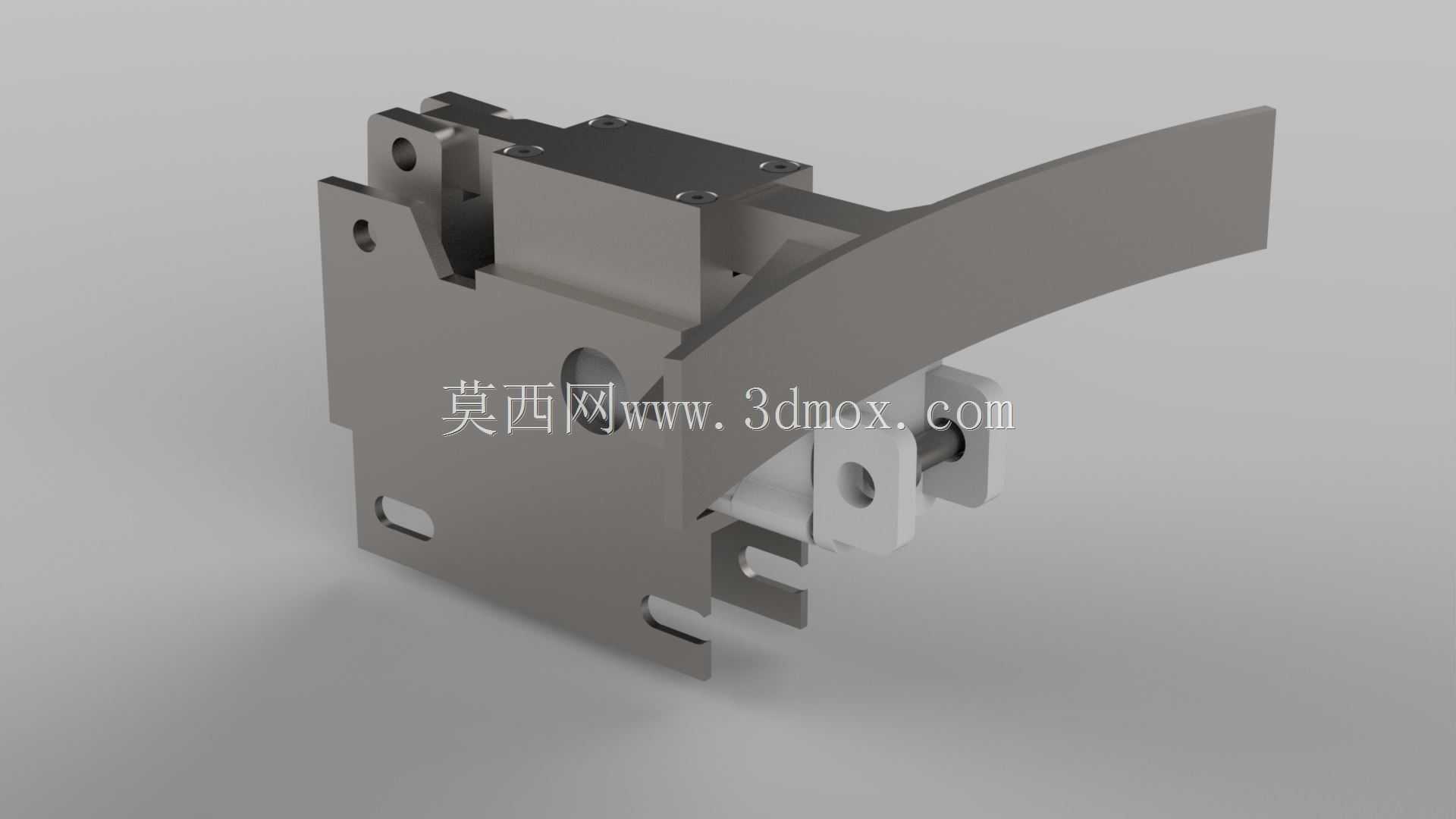

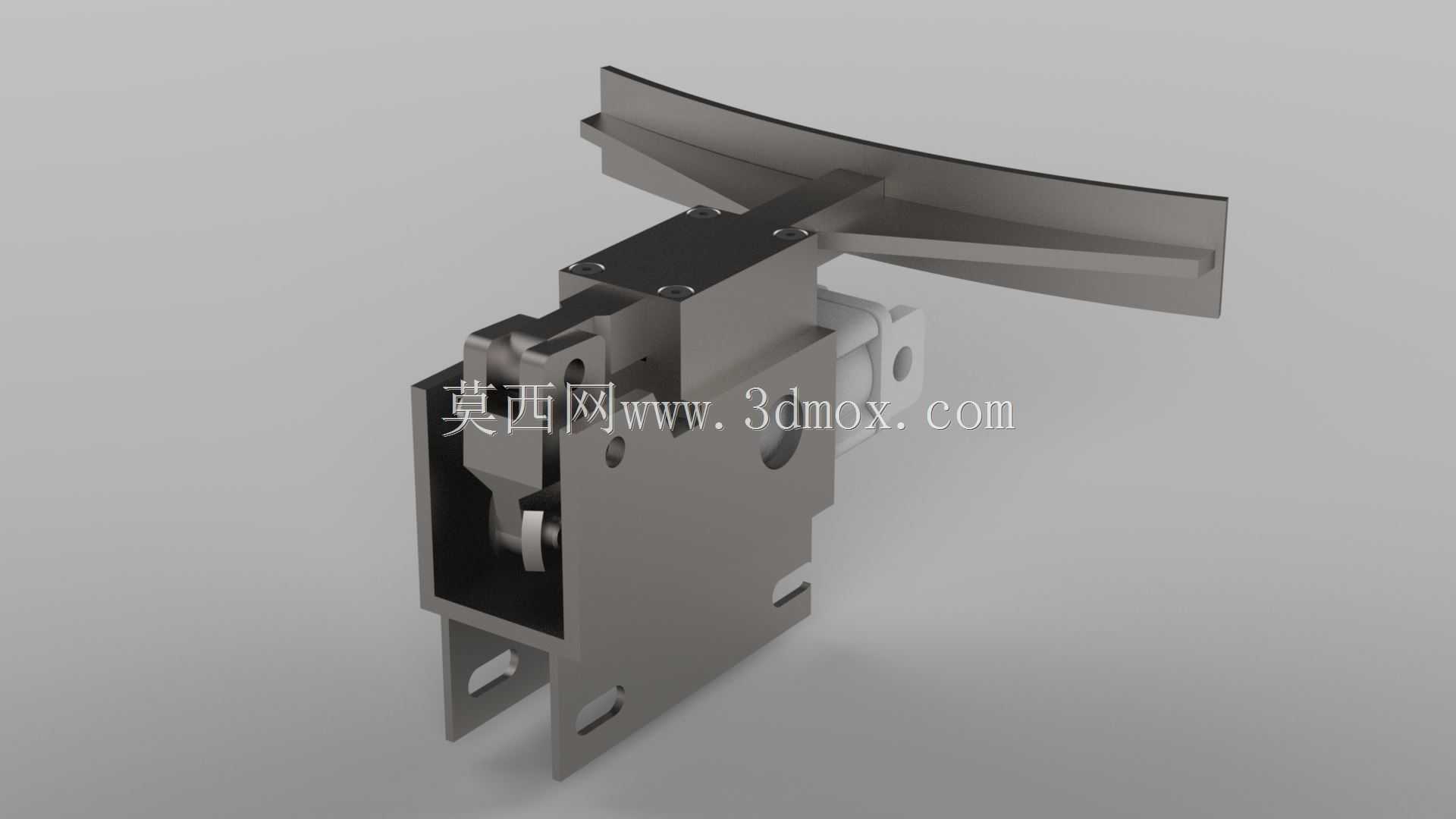

　　在金属卷材回收加工、带钢生产尾料处理的产线环节，这类带弧形拨杆的气动执行组件，是铁卷气动破碎系统里直接接触料卷、完成破拆施力的核心执行端，日常主要适配薄钢卷、废铁卷的初始破拆工序，替代人工持械撬拆的高危作业模式，安装在料卷输送线的侧方工位，当待处理铁卷输送至定位工位后，该机构在气动动力驱动下完成进给、施力、破拆、复位的整套动作循环。从结构设计逻辑来看，整个组件采用一体化安装基座作为承载主体，基座上预留的多组腰型安装孔，是为了适配不同产线机架的安装孔位偏差，现场安装时可以在横向、纵向两个维度调整±15mm的安装位置，不需要额外加工过渡连接板，降低现场改造的加工量。基座上方的方形腔体是气动驱动的活塞容纳腔，腔体端盖采用内六角螺钉紧固，

　　密封槽内置丁腈橡胶密封圈，可耐受0.6-0.8MPa的常规工厂气动系统压力，不需要额外配置增压回路就能输出足够的破拆推力。向外延伸的弧形拨杆是直接接触铁卷的施力部件，拨杆的弧形曲面是按照常规铁卷的卷绕曲率做的仿形设计，破拆施力时曲面可以和铁卷外圈的弧面充分贴合，避免尖角接触造成应力集中刮擦料卷，也能防止施力过程中拨杆滑脱，拨杆采用合金结构钢整体铣削成型，表面做淬火硬化处理，硬度达到HRC45-50，耐受反复冲击载荷下的磨损，长期作业不会出现拨杆变形、卷边的问题。拨杆和活塞输出端的连接采用浮动式连接结构，连接位置预留0.5mm的轴向窜动间隙，当施力过程中铁卷表面存在不平整的凸起时，浮动结构可以自动微调拨杆的接触角度，

　　避免刚性连接造成的活塞杆弯曲、密封件偏磨问题，大幅延长驱动腔体的密封使用寿命。基座侧方伸出的小型定位块组件，是破拆动作的辅助定位结构，当拨杆进给接触铁卷前，定位块会先抵住铁卷的侧端面，限制料卷在破拆力作用下的轴向窜动，保证破拆施力点始终对准铁卷的层间缝隙位置，不会因为料卷窜动造成拨杆空打或者卡滞。整个机构的外形轮廓在设计时做了安装边界的严格校核，横向最大安装宽度不超过180mm，纵向伸出长度不超过220mm，垂直方向高度不超过160mm，不会和产线上方的压辊、侧方的输送护板产生运动干涉，所有外露的棱边都做了R2以上的倒角处理，避免现场安装调试时划伤操作人员。气路接口设置在基座的后侧端面，采用标准G1/4气动接头，

　　和工厂常规的PU气管规格直接适配，不需要额外做接头转换，气路内部的流道做了圆弧过渡处理，降低压缩空气的流动阻力，提升活塞动作的响应速度，整套动作的往复周期可以控制在2s以内，匹配产线每分钟15-20卷的处理节拍。在日常维护层面，整个机构的易损件只有活塞密封圈和拨杆耐磨衬套，拆解时只需要卸下端盖的4颗紧固螺钉就能抽出活塞组件，更换密封圈的作业时间不超过10分钟，不需要将整个机构从机架上完全拆除，降低产线停机维护的时间成本。针对铁卷破碎作业现场多金属粉尘的工况，基座上所有的运动配合间隙都设置了防尘密封圈，阻止金属碎屑进入配合面造成磨粒磨损，拨杆的伸出位置还设置了刮屑板，每次拨杆复位时可以自动刮除附着在杆体表面的金属碎屑，避免碎屑被带入活塞腔体内。从实际使用场景来看，这类机构除了应用在废钢回收的铁卷破碎线，也可以适配带钢生产线上的带头断带处理、卷材包装拆除工序，只需要调整气动系统的供气压力，就能适配不同厚度、不同卷径的金属卷材破拆需求，不需要更换整套执行机构。设计过程中对整个组件做了运动仿真校核，确认拨杆在全行程运动过程中，所有运动部件的最小安全间隙保持在3mm以上，不会出现运动卡滞、部件碰撞的问题，基座的安装面平面度控制在0.05mm以内，安装后活塞运动方向和进给方向的平行度误差不超过0.1mm/m，保证长期运行过程中不会出现偏载问题。
