带绿色手柄的工业球阀结构设计

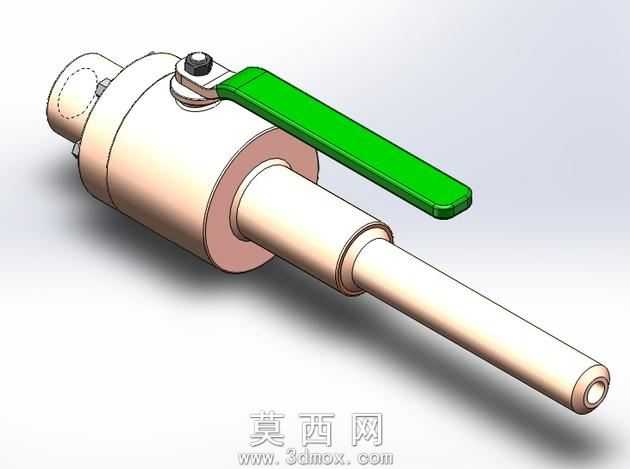

本作品为手动操作的工业球阀三维建模成果，建模过程中严格遵循手动球阀的实际结构逻辑与尺寸比例，首先通过草图绘制勾勒出阀体的基础轮廓，采用回转特征生成阀体的主体筒状结构，针对阀体两端的连接部位做了细节处理，还原了端部的接口形态与密封槽结构。手柄部分采用拉伸与倒角结合的建模方式，还原了绿色长手柄的握持形态与安装基座结构，手柄与阀芯的连接部位做了精准的装配约束，还原了顶部锁紧螺母的细节特征，确保手柄转动时可带动阀芯完成启闭动作的结构逻辑准确。阀芯部分采用球体切削的建模思路，还原了带通孔的球形阀芯结构，匹配阀杆的连接部位做了卡槽特征，保证阀杆与阀芯的传动配合关系准确。阀杆部分采用阶梯轴的建模方式，依次绘制不同直径的轴段，还原了阀杆与阀体、手柄的配合轴径，同时添加了密封部位的轴肩结构，符合实际球阀的密封设计逻辑。渲染阶段针对不同部件赋予了差异化材质，阀体与阀杆、阀芯采用金属材质，调整材质的粗糙度与金属度参数，还原金属加工后的哑光金属质感，手柄部分赋予绿色硬质塑料材质，调整材质的反光度与色彩饱和度，还原工业塑料手柄的视觉效果，锁紧螺母等小零件赋予金属镀锌质感，区分不同零件的材质差异。建模过程中重点梳理了球阀的装配关系，确保各零件之间的配合间隙符合实际工业产品的装配要求，没有出现结构干涉的问题，整体模型完整还原了手动球阀的外部形态与核心内部结构，可用于阀门结构教学、产品展示以及相关管路系统的装配模拟使用，建模过程中对细节的把控保证了模型的还原度，无论是阀体表面的过渡圆角，还是手柄边缘的倒角处理，都贴合实际工业产品的加工工艺特征，让模型兼具结构准确性与视觉真实感。
