饲料输送管路用角式止回阀三维设计

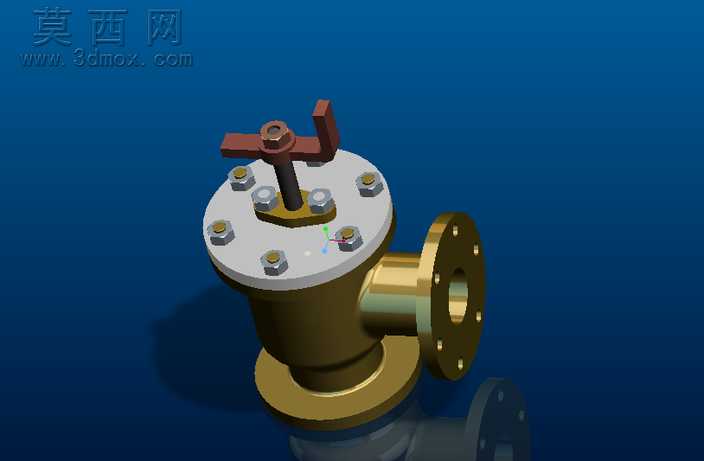

本模型为饲料输送管路专用的角式止回阀三维设计成果，采用Pro/Engineer Wildfire平台完成全参数化建模，建模过程严格遵循机械设计规范，对阀门的每一处结构细节都进行了精准还原。模型首先通过草绘绘制阀座、阀体、阀盖、操作手柄、紧固螺栓等核心零件的截面轮廓，利用旋转、拉伸、扫描等基础特征命令构建零件主体结构，再通过倒角、螺纹修饰、阵列等细节特征命令完善零件的工艺细节，所有零件的尺寸参数均参考工业级角式止回阀的通用设计标准设定，确保各部件之间的装配间隙符合实际生产装配要求。装配阶段采用自底向上的装配思路，先完成单个子部件的装配校验，再将阀体、阀瓣组件、阀盖、操作机构、法兰连接端等模块进行总装，通过添加重合、同轴、间隙配合等装配约束，完整还原阀门的实际装配关系，同时保留了阀瓣的活动自由度，可直观演示止回阀的单向导通、反向截止的工作原理。材质与渲染阶段，针对阀门不同部件的实际材质属性分别赋予对应材质：阀体与法兰连接端采用黄铜材质，调整金属粗糙度、反射率参数还原铜质阀门的金属光泽与厚重质感；顶部操作手柄采用铸铁材质，添加细微的磨砂纹理模拟铸件表面质感；紧固螺栓采用镀锌钢材材质，设置轻微的高光反射体现标准件的金属特性；阀盖密封面添加非金属密封材质的哑光质感，区分不同功能部件的视觉差异。场景渲染采用深蓝色渐变背景，添加柔和的环境光与定向补光，通过光影效果突出阀门的角式结构特征，清晰展示法兰连接端的螺栓孔分布、顶部操作机构的结构形态、阀体的流道走向，让模型的结构层次一目了然。设计过程中充分考虑饲料输送工况的使用需求，角式结构可适配管路90度转向的安装场景，法兰连接结构便于管路拆装维护，顶部的操作手柄可实现检修状态下的手动启闭控制，阀瓣的密封结构设计可有效避免饲料输送过程中的介质回流，防止管路堵塞或者输送泵反转故障，整体模型结构完整，细节丰富，可用于饲料加工管路系统的方案展示、装配教学、结构校核等场景。
