锅炉供水调节用饲料止回阀结构设计

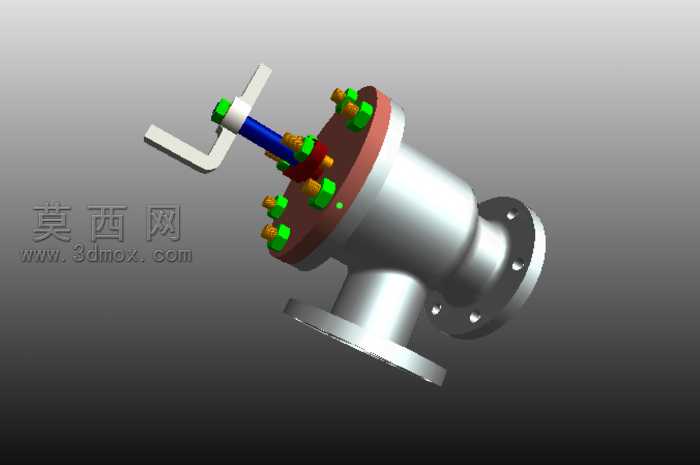

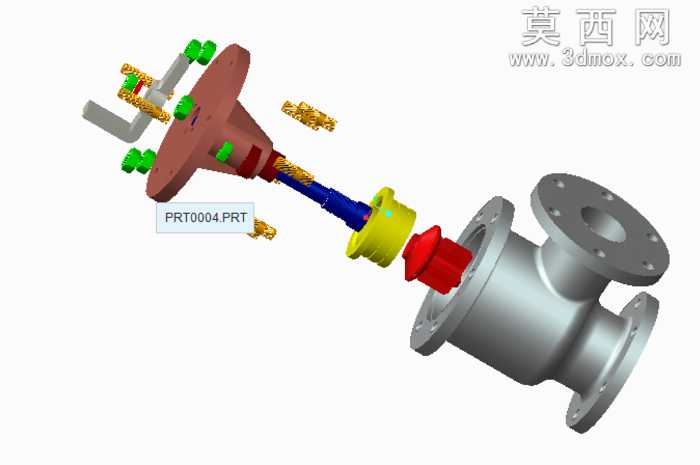

本模型为适配锅炉供水系统的饲料止回阀三维设计成果，建模过程依托参数化三维设计软件完成，全程遵循机械设计通用规范与流体控制类阀门的设计准则，完整还原了阀门的全部装配结构与零件细节。建模阶段采用自顶向下的设计思路，首先根据锅炉供水工况的通径要求、压力参数确定阀门的整体外形尺寸与法兰连接规格，再逐一对各个组成零件进行单独建模，确保每个零件的尺寸公差、装配间隙符合实际生产装配要求。模型完整呈现了阀门的法兰连接阀体、内部启闭件、调节驱动组件、密封紧固件等全部结构：阀体部分采用铸钢件的材质表现，通过金属材质渲染还原了工业阀门的哑光金属质感，法兰盘上的连接螺栓孔做了均匀阵列处理，孔位精度符合管路法兰的连接标准；内部启闭结构做了爆炸视图展示，清晰呈现了阀芯、阀座、导流段的配合关系，其中密封接触面做了高亮材质区分，直观体现阀门的密封止回原理；上方的调节驱动组件包含调节手柄、锁紧螺母、传动杆、定位件等细小零件，每个零件都做了细节还原，比如紧固件的螺纹特征、调节手柄的防滑结构、定位销的装配位置都清晰可见，不同材质的零件做了差异化的材质渲染：金属传动件采用亮面金属材质，密封件采用红色橡胶质感材质，锁紧件采用镀锌件的浅金属质感，方便快速区分不同功能的零件。设计过程中重点考量了阀门的止回功能与水位调节功能的结合，通过结构设计让阀门在供水过程中可以自动阻断介质倒流，同时配合调节组件控制供水流量，以此维持锅炉内的恒定水位，避免水位波动影响锅炉运行安全。模型的装配关系完全按照实际阀门的装配逻辑搭建，各个运动部件的活动范围做了限位约束，能够直观演示阀门的启闭调节过程，可用于阀门结构教学、锅炉供水系统方案展示、零部件加工参考等场景，所有零件的建模都保留了参数化特征，可根据实际工况需求调整通径、压力等级等参数，快速衍生出适配不同场景的同类型阀门模型。
