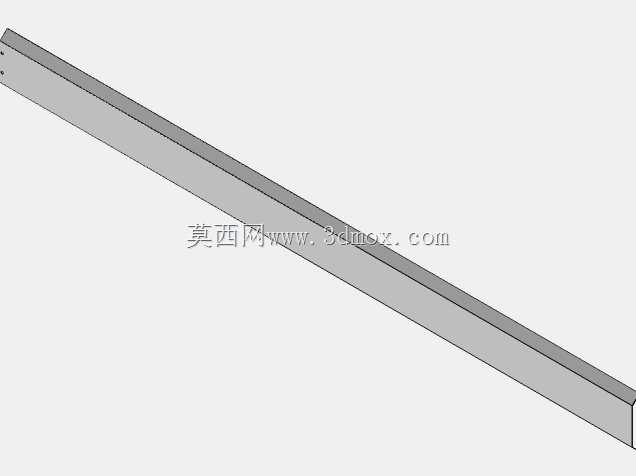

参数化钢制工业防护栏结构设计

　　在工业厂区的设备运维通道、临边作业区域、物料输送线侧边，这类钢制防护栏是最常见的安全防护构件，日常巡检、设备检修、物料转运过程中，它能直接阻隔人员误入危险区域，避免高空坠落、设备剐蹭、物料飞溅带来的安全隐患，同时也能作为区域划分的物理边界，规整车间内的作业动线，让不同功能区的分隔更清晰。做这类防护结构的三维设计时，首先要考虑的是现场安装的适配性，毕竟不同厂区的临边长度、地面固定条件、防护高度要求都存在差异，参数化的设计逻辑刚好能解决这个问题，通过调整立柱间距、横杆层数、栏片高度的驱动参数，就能快速生成适配不同安装边界的结构，不用每次都从零开始搭模型，能大幅缩短不同项目的设计出图周期。从结构本身来看，

　　这类钢制护栏的主受力件是垂直布置的立柱，底部通常配带安装孔的法兰底板，通过膨胀螺栓和混凝土地面或者钢结构平台固定，立柱的壁厚选型要匹配整体防护高度，常规1.2米高的防护栏，立柱用矩形钢管的话壁厚不低于2mm，才能承受人员倚靠或者意外撞击的侧向载荷，不会出现明显变形。横杆和竖杆的排布要符合安全规范要求，竖杆之间的净间距不能超过120mm，防止人员尤其是孩童误将肢体伸入危险区域，横杆一般设置上下两道，位置分别对应成年人的腰部和膝部高度，既能起到拦挡作用，也不会因为横杆过多造成材料浪费。设计的时候还要考虑安装的容错空间，立柱底板的安装孔要做成长圆孔，允许现场安装时有几毫米的位置调整量，抵消地面预埋件或者平台安装面的施工误差，

　　避免现场打孔返工。栏片和立柱的连接方式不用做完全焊接固定，采用插接或者螺栓紧固的装配式结构更方便后期维护，要是某一段栏片被转运的叉车剐蹭变形，不用整段拆除立柱，直接更换损坏的栏片就行，运维成本能降不少。外形尺寸上，常规厂区临边用的护栏总高度控制在1200mm，这个高度刚好能对成年作业人员形成有效防护，不会因为太矮起不到拦挡作用，也不会因为过高遮挡巡检视线，影响人员观察设备运行状态。如果是用在高空平台周边的护栏，总高度要提升到1500mm，还要在底部加装100mm高的挡脚板，防止平台上的工具、小零件掉落砸到下方的作业人员。设计建模的时候，要把各个构件的装配间隙提前留好，钢管切割的公差、焊接变形的余量都要考虑进去，比如竖杆和横杆的插接配合，单边留0.5mm的间隙，既能保证装配顺畅，也不会因为间隙过大出现晃动感。表面处理的结构细节也要在模型里体现，所有钢管的切口都要做倒角处理，去除毛刺锐边，避免后期安装或者运维的时候划伤人员，整体焊接完成后要做除锈喷塑处理，不同功能区域的护栏可以通过喷塑颜色区分，比如危险设备周边用黄黑警示色，普通通道边用灰色或者蓝色，提升现场的目视化管理水平。另外还要考虑护栏的开门位置设计，在需要经常进出设备检修的区域，要预留对应的活动门结构，门的转轴和插销结构要和整体护栏的参数化模型联动，调整护栏整体长度的时候，门的位置能自动适配，不用单独重新调整装配关系。这类参数化模型在实际使用中，

　　设计人员只需要输入现场测量的安装边界长度、所需防护高度、立柱固定方式几个核心参数，就能快速生成完整的三维结构和对应的工程图纸，直接导出下料尺寸给车间加工，不用反复核对构件尺寸，能有效减少设计和加工环节的出错概率。从受力角度验证的话，要在模型里模拟侧向1kN的水平推力加载在横杆中点位置，校核立柱和连接节点的变形量，确保最大变形量不超过立柱高度的1/100，满足安全防护的刚度要求，不会因为正常倚靠或者轻微撞击就出现结构失效。很多现场安装的护栏容易出现立柱底部松动的问题，设计的时候就要在底板位置加焊加强筋，提升立柱和底板的连接强度，避免长期受侧向力后焊缝开裂。还有一点容易被忽略，就是护栏和周边设备、墙体的衔接位置，不能留过大的缝隙，模型设计时要在端部做适配的封板结构，根据现场的墙体或者设备外形调整封板形状，把缝隙完全封闭，消除安全盲区。
