金属圆柱套筒与销轴组合结构件

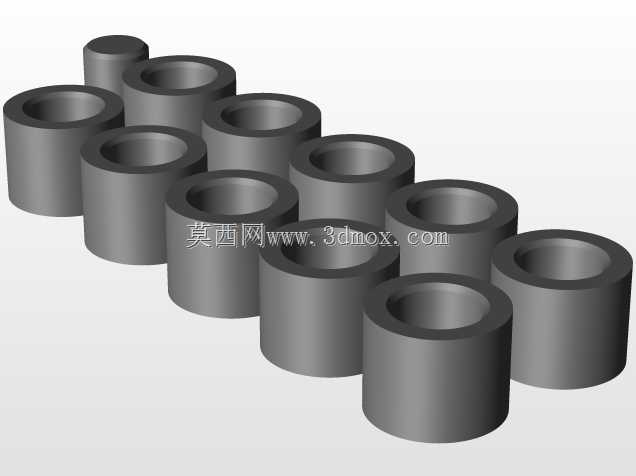

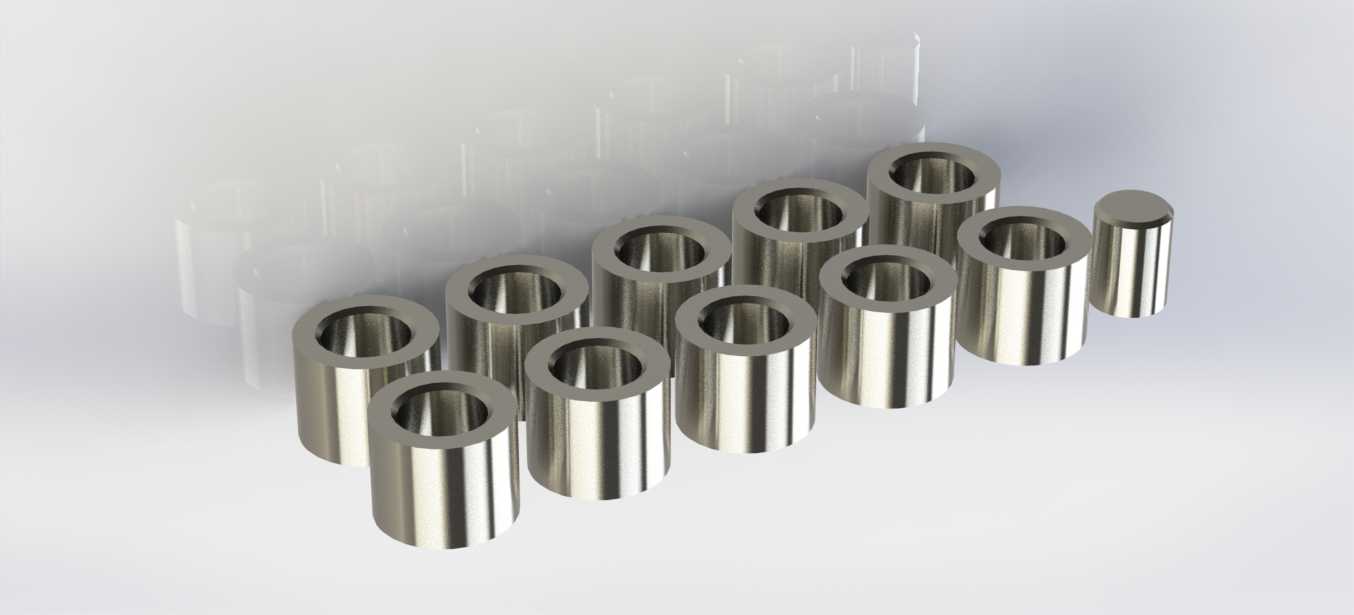

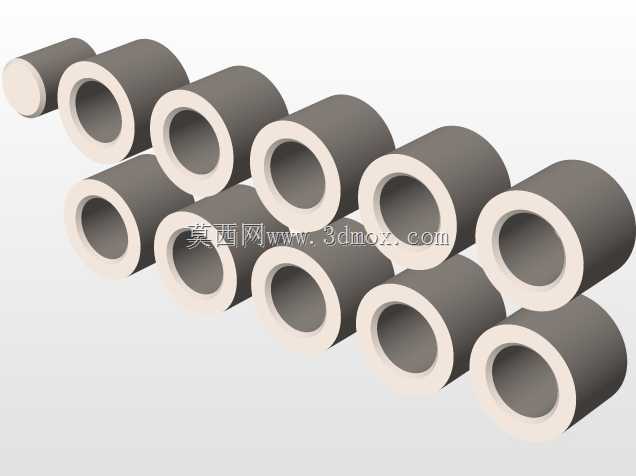

　　这套金属圆柱类构件包含多件空心套筒与单根实心销轴，所有零件均采用回转体结构设计，外圆与内孔同轴度控制在IT7级精度区间，端面与轴线垂直度满足常规机械装配的公差要求，可直接适配多数需要轴向导向、定位支撑的工装与设备装配场景。在自动化生产线的工装夹具工位，这类套筒常作为定位衬套使用，穿入定位销轴后可对工件的安装孔位做精准限位，避免工件在夹紧、加工过程中出现横向偏移，套筒内壁做了镜面抛光处理，销轴往复插拔时的摩擦阻力控制在极低水平，长期高频使用也不会出现内壁拉毛、销轴卡滞的问题。在液压系统的阀组装配环节，同规格的套筒可作为阀芯的导向套使用，外圆与阀块安装孔采用H7/h6间隙配合，压入阀块后无需额外做定位销固定即可保证同轴度，

　　内孔与阀芯外圆的配合间隙控制在0.02mm以内，既能保证阀芯轴向滑动顺畅，又能避免液压油从配合间隙处出现过量内泄。设计阶段优先考虑了零件的加工工艺性，所有外圆、内孔均采用一次装夹车削成型，减少二次装夹带来的形位公差累积，套筒两端做了0.2mm×45°的倒角处理，既方便压入安装孔时的导向导入，也能去除加工后的锐边毛刺，避免装配时划伤操作人员或配合零件表面。实心销轴的长度比配套套筒的总长度长出15%，装配后两端可伸出套筒端面，方便加装卡簧或锁紧螺母做轴向固定，销轴端面同样做了倒角处理，插入套筒时不会刮伤套筒内壁的精加工表面。从安装边界来看，套筒的外径公差统一按负公差加工，适配的安装孔可直接按基孔制公差加工，无需额外做配磨处理，

　　单组套筒并排安装时，相邻套筒的中心距公差控制在±0.05mm以内，可直接用于多工位并行定位的工装场景，比如PCB板的插针工位、五金小件的冲压定位工位，都能直接套用这套构件的尺寸参数做结构适配。零件的材质选用常规的45号钢，表面做镀硬铬处理，硬度可达HRC55-60，耐磨性能是普通碳钢的3倍以上，在无强腐蚀的常规车间环境下使用寿命可达2年以上，若用于食品加工、化工类有防腐要求的场景，也可直接替换为304不锈钢材质，结构尺寸无需做任何调整即可满足使用要求。在模具的导柱导套辅助定位场景中，小规格的这类套筒可作为辅助导套使用，与导柱配合后可承受一定的侧向载荷，避免模具合模时出现错位，相比标准导套组件，这类套筒的结构更简单，加工成本更低，

　　在非高精度要求的简易模具中使用可大幅降低制造成本。日常维护时，只需定期在套筒内壁涂抹少量锂基脂，即可保证销轴滑动顺畅，无需做复杂的拆解保养，若出现套筒内壁磨损超差的情况，可直接单独更换套筒，无需更换整套定位组件，后期维护成本极低。
