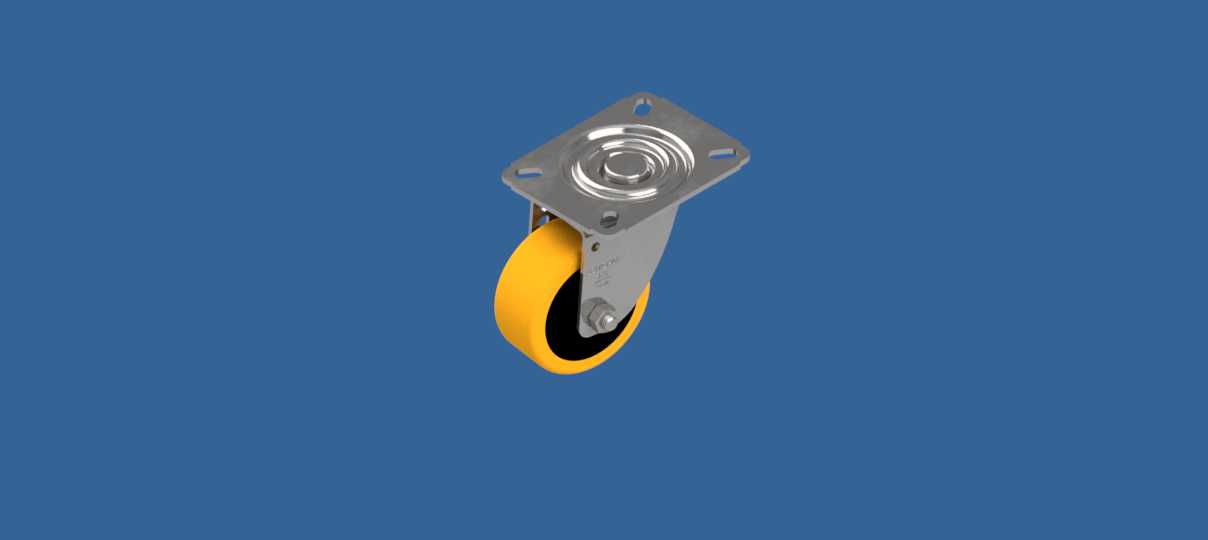

重载方形安装板聚氨酯万向脚轮结构

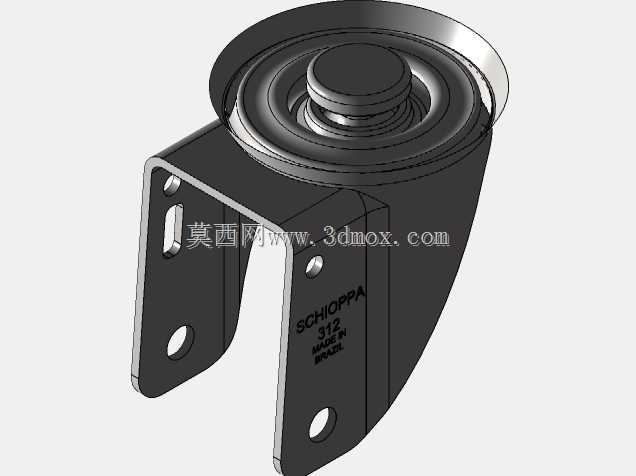

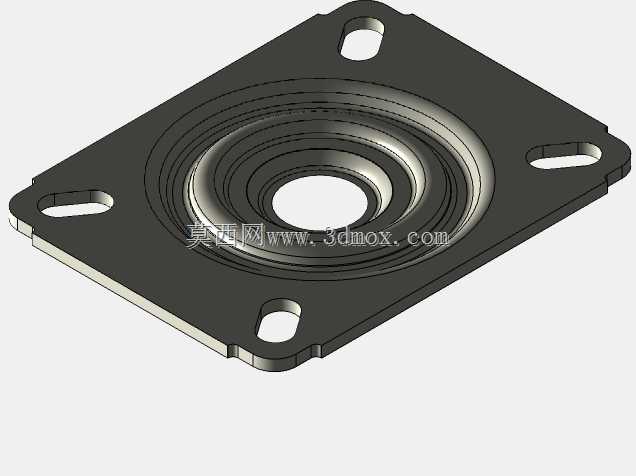

　　在车间物料周转车、自动化设备移动机架、商用重型展示柜、仓储货架移动底座这类需要频繁移位或者定期调整工位的场景里，脚轮的承载能力、转向灵活性、轮面材质适配性直接决定了整套设备的使用体验。这款重载万向脚轮采用方形顶板安装结构，安装板上预留四个对称分布的螺栓过孔，适配市面上绝大多数标准型材框架、设备底座的安装孔位，安装时不需要额外做打孔改制，直接通过螺栓锁紧即可完成固定，安装板与转向支架之间采用双层推力球轴承结构，转向时阻尼均匀，即使在满载状态下，也能轻松推动设备完成转向动作，不会出现转向卡滞、偏摆的问题。轮架部分采用加厚钢板冲压成型后做镀锌防锈处理，支架侧面做了加强筋弯折结构，在承受侧向冲击力的时候不会出现支架变形、轮轴偏移的问题，

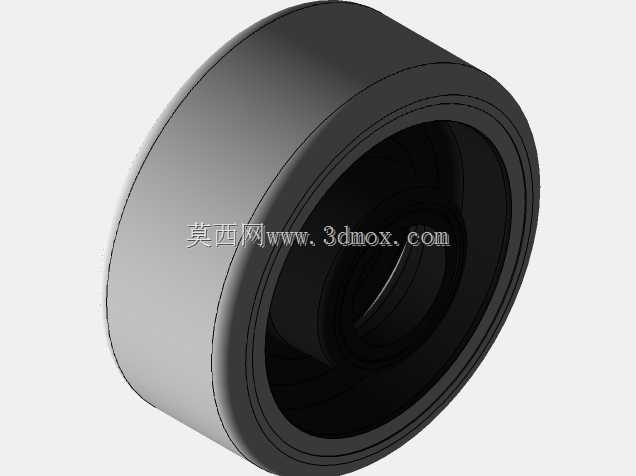

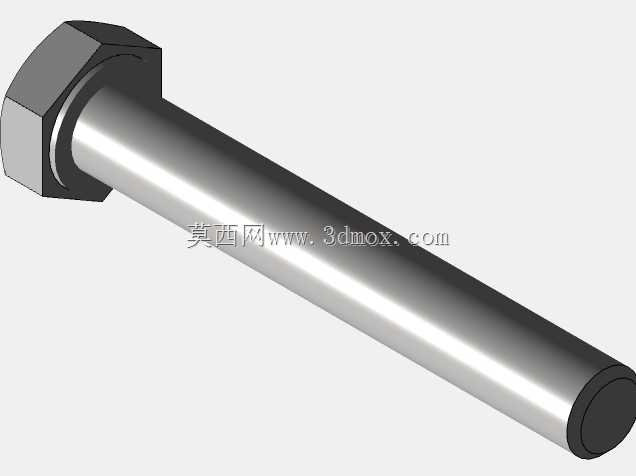

　　轮轴本身采用淬硬处理的碳钢材质，配合轴套部位的润滑储油槽设计，长期重载使用也不会出现轴部磨损松旷的问题。轮面采用聚氨酯材质包胶结构，内芯为高强度硬质工程塑料，轮面硬度控制在邵氏85A左右，既保证了滚动时的低阻力特性，又能避免在环氧地坪、瓷砖地面、实木地板上留下压痕或者滚动划痕，相比普通尼龙轮，这款聚氨酯轮的滚动噪音更低，在车间内推行时不会产生刺耳的摩擦噪音，同时轮面的抗撕裂性能更好，遇到地面上的铁屑、细小焊渣等杂物时，不容易被割伤掉块，使用寿命比普通橡胶轮高出三倍以上。这款脚轮的额定承载能力达到170公斤，单轮即可支撑接近两百公斤的静载荷，四个脚轮配套使用时，整套设备的总承载可以达到五百公斤以上，完全满足中型设备、

　　物料周转的承载需求。轮体与支架之间采用双滚珠轴承结构，滚动阻力小，启动推力仅为普通同规格脚轮的60%左右，即使是满载状态下，单人也能轻松推动整台设备移位。在设计这款脚轮的三维结构时，首先要确认安装板的孔位中心距与常用工业铝型材、方钢框架的安装尺寸匹配，四个安装孔的位置公差控制在±0.2mm以内，避免出现安装时孔位对不上的问题；其次转向轴承的配合间隙要控制在合理范围，间隙过大会导致转向时轮体晃动，间隙过小则会导致转向阻尼过大，操作费力；轮面的圆弧过渡设计要合理，轮面与地面的接触宽度控制在20mm左右，既保证足够的接触面积降低地面压强，又不会因为接触面积过大导致滚动阻力升高。在实际选型应用时，需要注意安装面的平面度，

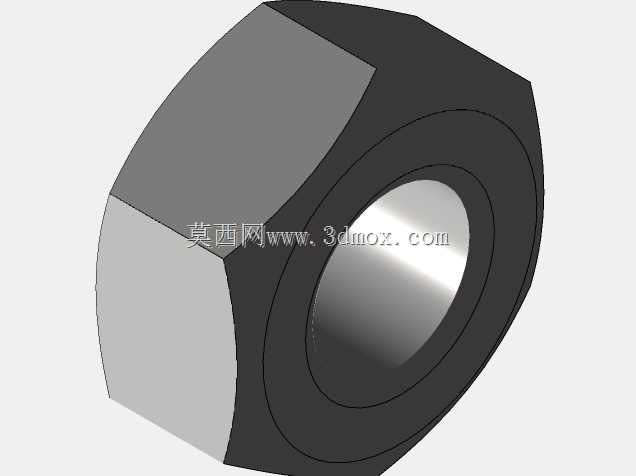

　　如果设备底座的安装面存在翘曲，需要在安装板与底座之间加垫橡胶垫片调整，避免长期受力不均导致支架变形；同时在日常使用中，要定期清理缠绕在轮轴部位的线头、铁屑等杂物，避免杂物进入轴承部位导致卡滞，定期给轴承部位补充润滑脂，可以大幅延长脚轮的使用寿命。这款脚轮的整体安装高度控制在120mm左右，安装板尺寸为70mm×70mm，安装孔中心距为55mm×55mm，适配M8的安装螺栓，在做设备整体结构设计时，可以直接根据这个尺寸预留安装空间，不需要额外调整底座的高度尺寸。轮体直径为100mm，轮面宽度32mm，跨越地面小缝隙、门槛条的时候不会出现卡滞，普通车间地面的伸缩缝、地坪接缝都可以顺利通过，不需要额外抬升设备。
