带支架安装底座的重载定向滚轮组件

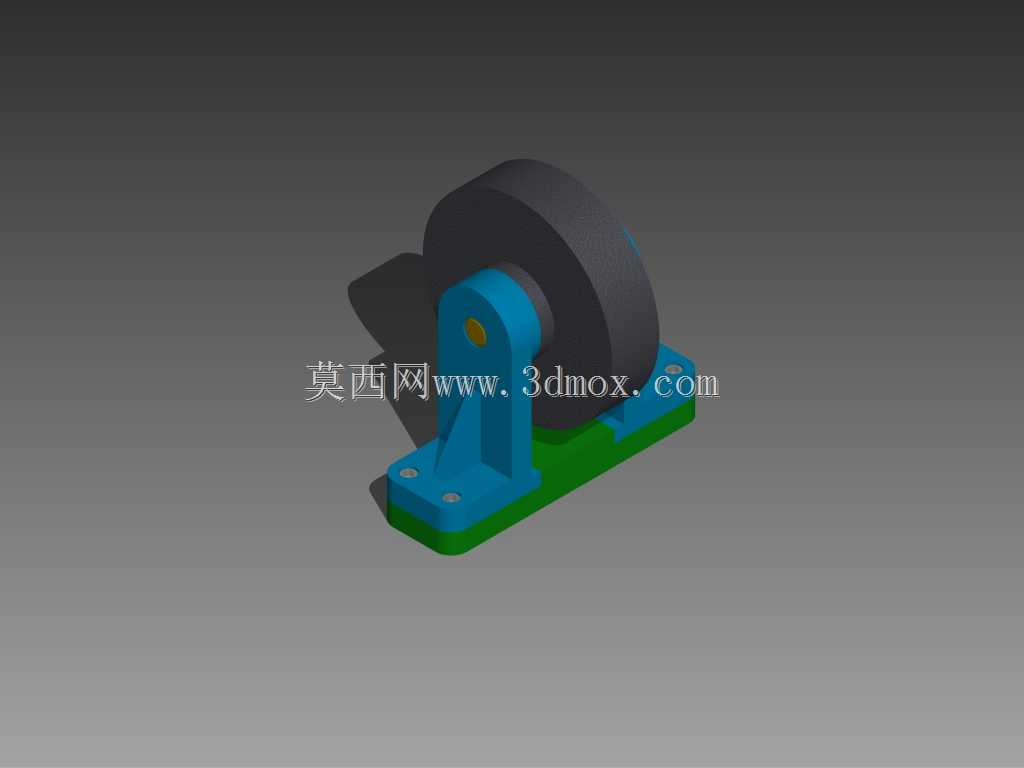

　　在车间物料转运台车、小型自动化输送线接驳工位、轻型仓储货架移动单元这类需要短距离位移承载的场景里，定向滚轮组件是决定设备移动平顺性与承载可靠性的核心基础部件，不同于万向轮侧重转向灵活性的设计取向，定向滚轮的核心价值在于保证设备直线行进的稳定性，避免重载下出现走偏、轮体摆振的问题，很多工程师在选型时容易忽略支架与安装底座的连接刚性，实际投产使用后往往出现支架焊缝开裂、底座安装孔位滑丝的问题，这也是做三维结构设计时需要重点校核的部分。这款滚轮组件采用分体式结构设计，轮体部分为高耐磨硬质材质，表面做了哑光防滑处理，接触地面时不会产生硬质刮痕，适配环氧地坪、水泥硬化地面、薄钢板铺装地面等多种工业常见地面工况，

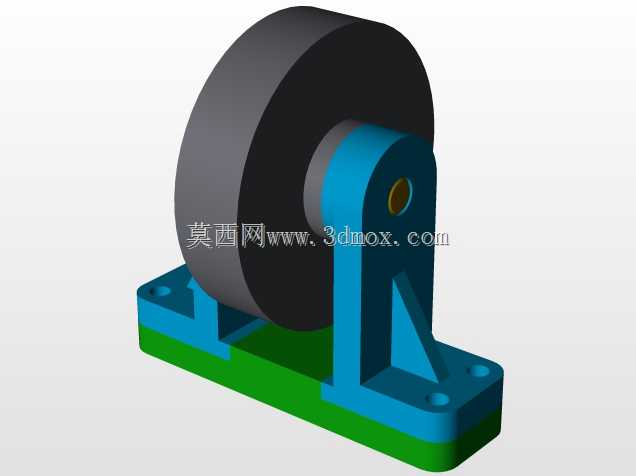

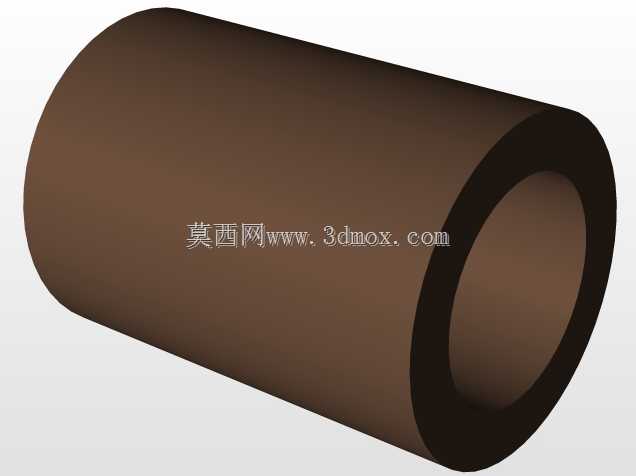

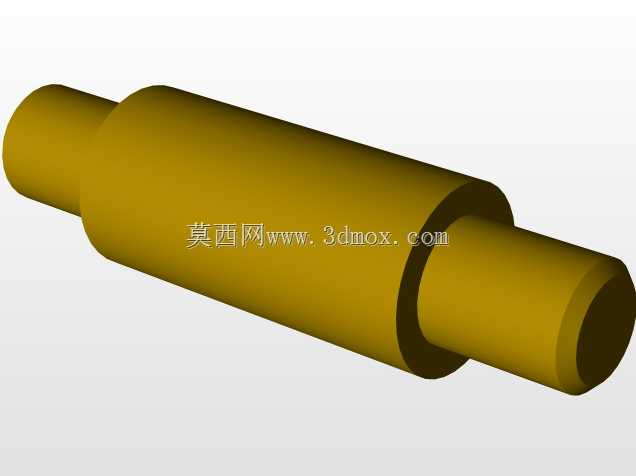

　　轮体与中心转轴之间预留了轴承安装位，实际装配时可根据承载等级选配深沟球轴承或者滑动轴套，承载区间覆盖50kg到300kg的常用轻型到中载场景，完全满足普通工业设备的移动需求。支架部分采用弯折成型的钢制结构，侧面做了加强筋过渡处理，避免轮体受侧向冲击力时出现支架变形，支架与轮体的连接轴端做了防脱限位结构，不需要额外加装卡簧就能避免轴体窜动，降低后期维护的零件更换成本。安装底座为平板式结构，底部与支架焊接为整体，底座上预留了四个对称分布的沉头安装孔，孔位间距按照通用工业安装标准设计，可直接通过螺栓固定在设备底部的安装梁上，不需要额外做转接板适配，安装面的平面度公差控制在0.2mm以内，保证安装后支架不会出现偏斜，

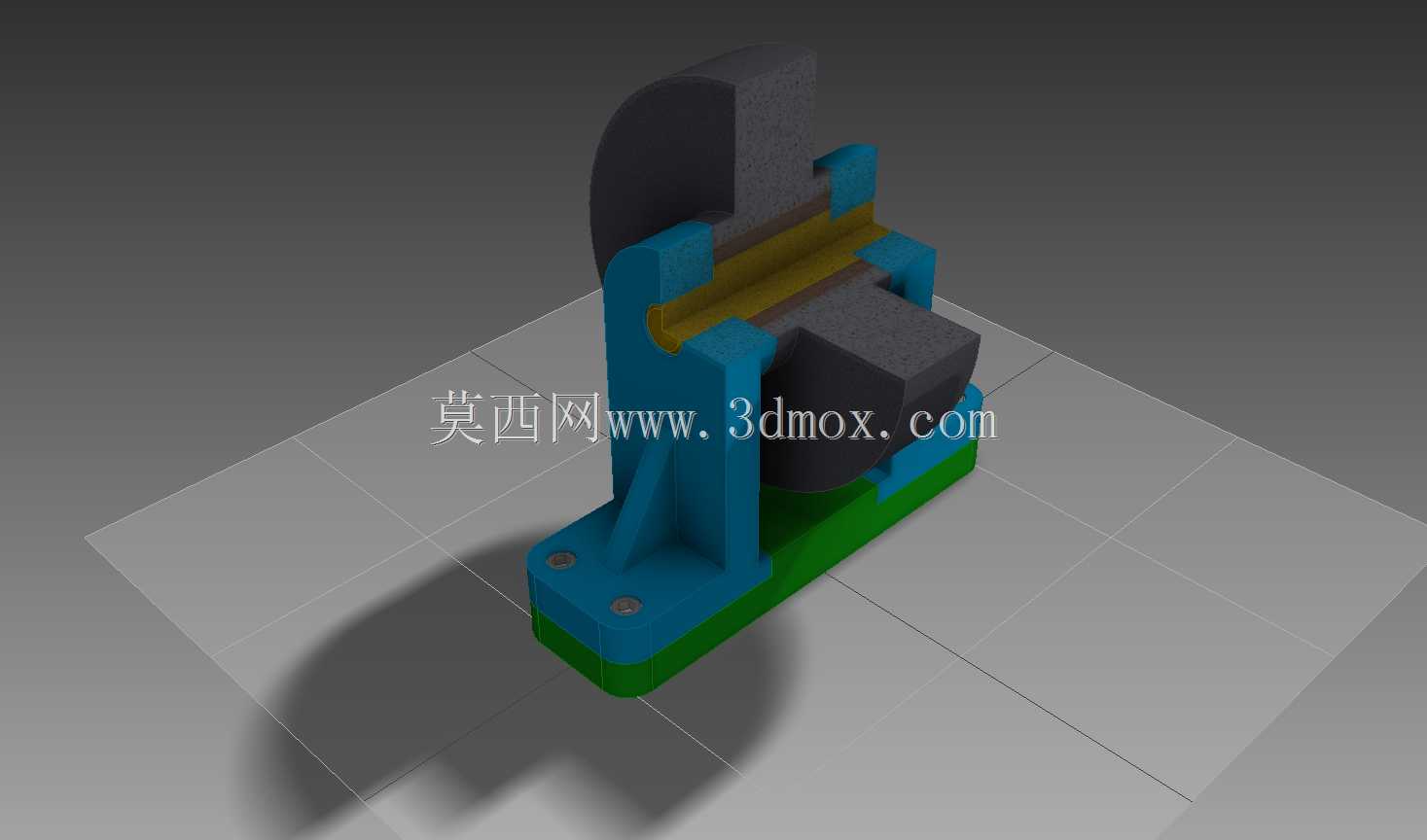

　　轮体与地面的接触压力分布均匀，不会出现单侧轮缘过度磨损的问题。从设计思路上看，这款组件没有采用复杂的一体化压铸结构，而是选择钢板焊接+机加工的组合工艺，一方面是降低小批量生产时的开模成本，另一方面也方便后期根据不同的承载需求更换不同厚度的支架板材、不同直径的轮体，不需要重新改动整体安装尺寸，适配性更强。实际做结构校核时，需要重点关注支架弯折处的应力集中问题，在承受额定1.5倍冲击载荷时，弯折处的最大应力不能超过材料的屈服强度，同时轮体与支架之间的转动间隙要控制在0.1mm到0.3mm之间，间隙过小容易进入粉尘后出现卡滞，间隙过大则会导致轮体行进时出现晃动，产生不必要的运行噪音。安装边界方面，

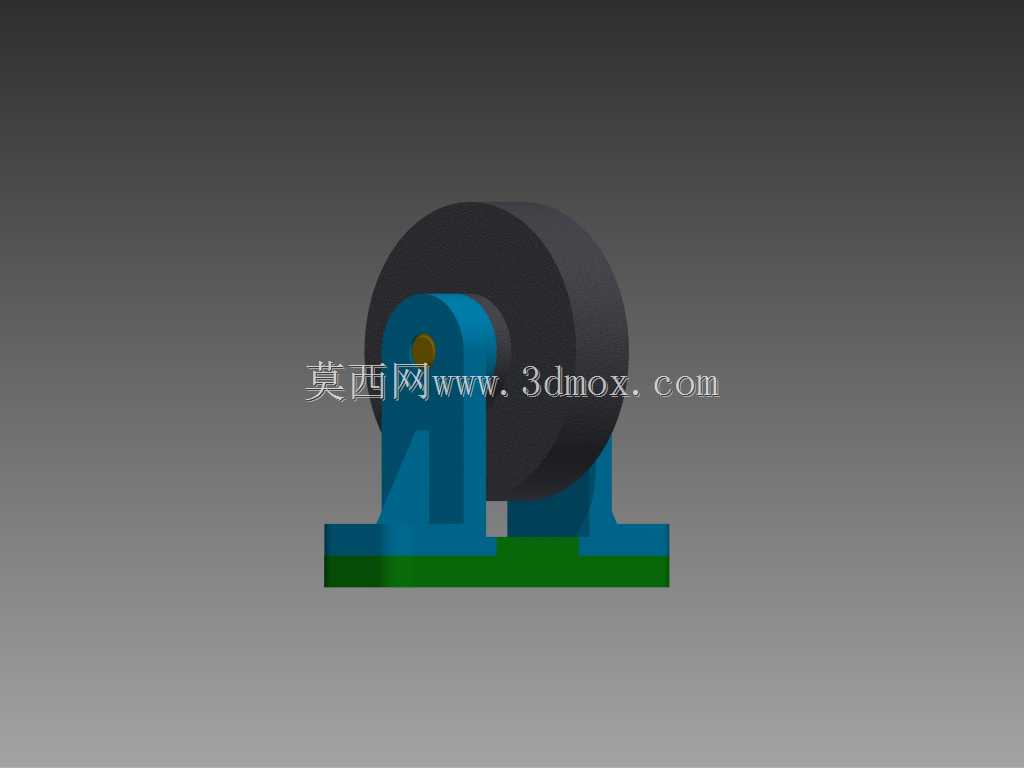

　　这款滚轮组件的整体高度从安装底座底面到轮体最顶端的尺寸经过优化，不会占用过多设备底部的安装空间，轮体两侧与支架内壁的间隙预留了足够的排屑空间，在有金属切屑、粉尘的加工车间环境下使用时，不会因为杂物卡入轮缝导致滚轮锁死，底座的安装孔沉头深度刚好适配常用的内六角螺栓头尺寸，安装后螺栓头不会突出底座表面，保证底座与设备安装面完全贴合，不会出现安装间隙导致的固定螺栓受剪切力断裂的问题。很多一线设备维护人员反馈，不少廉价滚轮在使用三个月到半年后就会出现轮体脱落、支架变形的问题，核心原因就是设计时没有考虑实际工况下的冲击载荷，只是做了静态承载的校核，这款组件在设计时额外加入了动态冲击的工况模拟，在过20mm高度的地面障碍时，支架与底座的连接部位应力仍在安全区间内，完全能满足工业场景下的日常使用需求。
