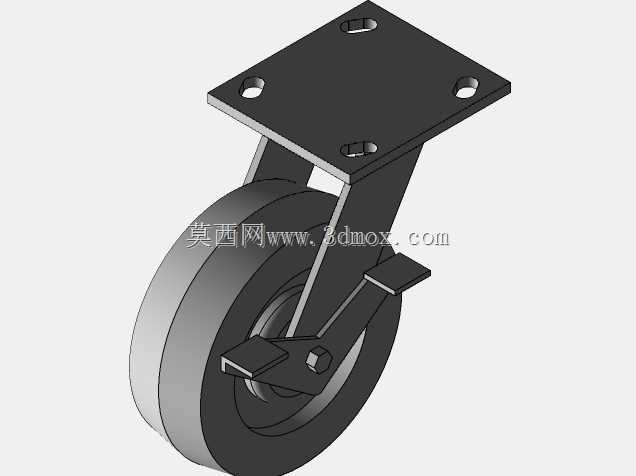

六英寸带刹车刚性定向脚轮结构设计

　　在工业生产场景里，脚轮是各类移动工装、货架、设备机架实现工位转移的核心支撑部件，这款六英寸规格的刚性带刹车脚轮，主要适配需要直线移动导向、同时需要定点驻停的重载移动场景，比如车间内的重型工具柜、生产线旁的物料周转架、固定式焊接工装台的移位支撑、大型检测设备的移动底座等，区别于万向脚轮的全向转动特性，刚性定向脚轮的运动轨迹更可控，在长距离直线推移设备时不会出现方向偏移、蛇形走位的问题，尤其适合在铺设环氧地坪、硬化水泥地面的室内生产区域使用。

　　从功能特性来看，这款脚轮采用刚性支架结构，支架与顶部安装法兰为刚性焊接连接，没有转向回转结构，轮架采用加厚钢板冲压成型后做表面防锈处理，能够承受恒定的垂直载荷，轮体采用高弹性耐磨材质，滚动阻力小，推行过程中不会对地面造成硬划伤，同时自带的刹车机构为踏板式金属制动结构，踩下制动踏板后，刹车块会直接抵紧轮体侧面，实现轮体的转动锁止，避免设备停驻后出现意外滑移，相比尼龙塑料材质的刹车构件，金属刹车件的抗疲劳性能更好，频繁踩压也不会出现断裂、形变失效的问题，能够满足车间内高频次的驻停移位操作需求。

　　设计层面上，这款脚轮的结构做了载荷路径的优化，顶部安装法兰为方形平板结构，四个角开设沉头安装孔，安装时螺栓可以完全沉入孔内，不会出现螺栓头突出干涉安装面的问题，法兰盘与轮架的连接位置做了加强折弯处理，避免重载情况下支架与法兰连接位置出现焊缝开裂、形变的问题；轮轴位置采用带防松螺母的穿轴设计，轮体与支架之间加装耐磨衬套，减少轮体转动时的支架磨损，延长整体使用寿命；刹车踏板的踩踏位置做了外翻压边处理，操作人员用鞋尖踩踏时不会出现打滑，施力更顺畅，刹车触发的行程经过合理设计，不需要过大的踩踏力就能实现完全制动，抬起刹车时也只需要用脚尖轻挑踏板即可完成解锁，操作便捷性符合车间一线的使用习惯。

　　从安装边界尺寸来看，这款六英寸脚轮的安装法兰为标准方形安装尺寸，四个安装孔的孔距适配行业内通用的重型脚轮安装规格，不需要对设备底座做额外的打孔改造就可以直接替换同规格的旧脚轮；轮体直径为六英寸，整体安装高度适配常规设备底座的离地间隙要求，安装后设备底座的离地高度能够满足地面线缆、车间地坪接缝的通过需求，不会出现底座剐蹭地面的问题；轮体宽度经过载荷匹配设计，单位面积的接地压力更小，在软质环氧地坪上推行时不会留下明显的压痕，适合对地面防护有要求的精密生产车间使用；支架的侧向宽度做了收窄设计，不会因为支架过宽占用过多的底座下方空间，给设备底部的走线、管路排布留出足够的余量。

　　在实际选型应用中，这类刚性带刹车脚轮通常会和同规格的万向脚轮搭配使用，一般在设备底座的前进方向后侧安装两个定向刚性脚轮，前侧安装两个带刹车的万向脚轮，不过对于一些只需要沿固定轨道直线移动的工装，也可以四个支点全部采用这款刚性带刹车脚轮，配合地面的导向限位结构，实现工装的精准直线移位，停驻时踩下四个脚轮的刹车，就可以实现工装的完全固定，满足工位上的加工、装配、检测作业的稳定性要求。需要注意的是，这类刚性脚轮不适合在地面凹凸不平、需要频繁转向的场景使用，否则会因为轮体无法转向出现推行卡滞、支架受力过载变形的问题，在平整硬化地面的室内场景下，这款脚轮的承载稳定性、导向精度、制动可靠性都能满足工业场景的长期使用需求。
