YX160发动机气缸套筒三维结构设计

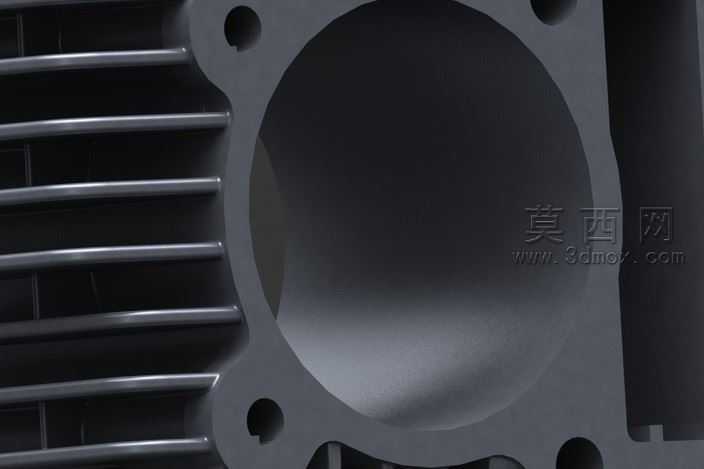

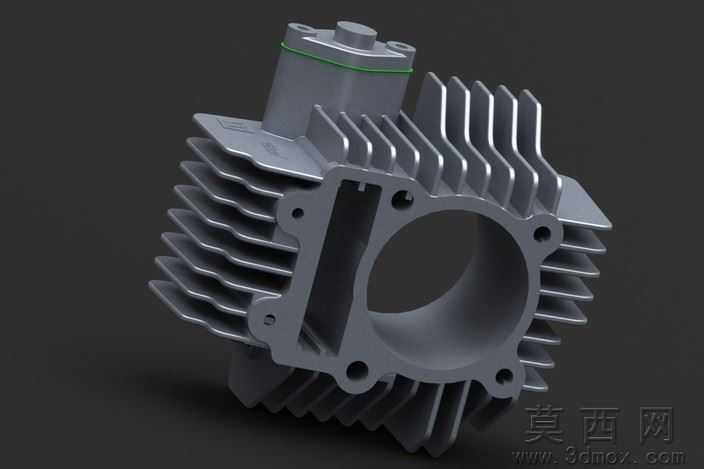

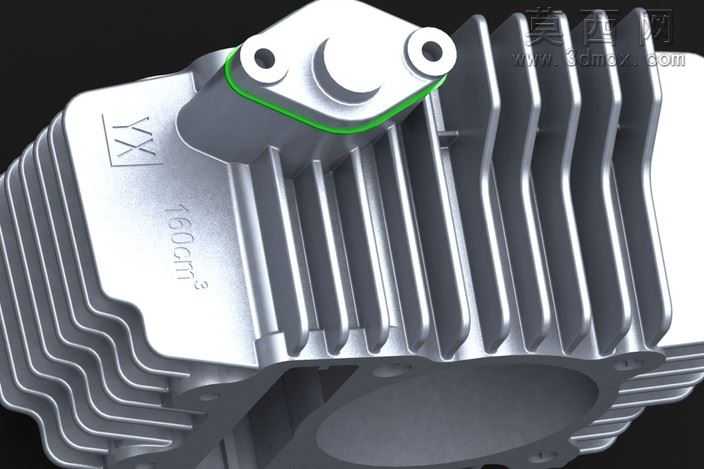

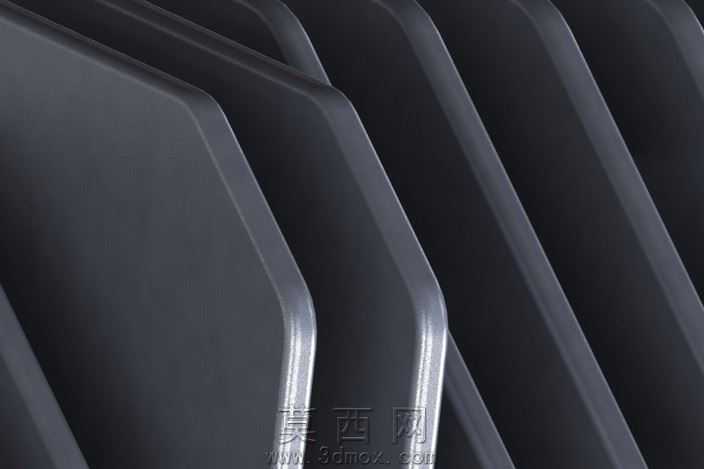

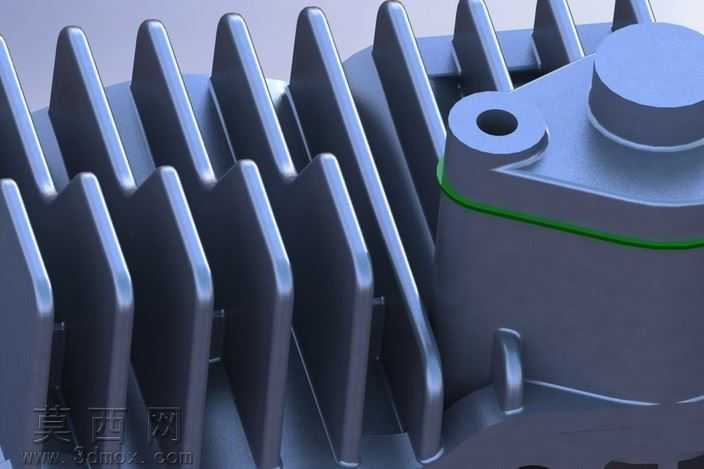

本模型为YX160排量发动机配套的气缸套筒组件，采用三维参数化建模方式完成全细节构建，建模过程中严格遵循内燃机气缸组件的实际工程尺寸规范，对套筒本体、散热鳍片、安装定位座、密封配合面等核心结构进行了1:1比例还原。建模阶段首先通过草图绘制勾勒出套筒的内腔活塞运动轨迹轮廓与外壁散热结构的排布基准，以旋转凸台命令生成套筒主体基础结构，随后通过阵列特征完成等间距排布的散热鳍片构建，每一片鳍片的厚度、倾斜角度、间距都参考风冷发动机的实际散热需求设定，保证结构合理性与真实产品一致。针对顶部的安装定位结构，通过拉伸、切除命令完成两个定位安装孔的精准定位，对密封槽结构做了精细化处理，还原了密封胶圈的安装位结构，保证与缸头组件的配合精度符合装配要求。材质渲染阶段，为套筒主体赋予了压铸铝合金材质，调整材质参数还原铝合金铸件的哑光金属质感，对散热鳍片的边缘做了轻微倒角处理，避免尖锐结构带来的渲染失真，同时对表面的排量标识、品牌标识做了浮雕贴图处理，还原真实产品的表面标识细节。结构设计上充分考虑了组件的装配逻辑，套筒内腔的活塞运动面做了光滑度处理，预留了活塞环的配合间隙空间，外壁的散热结构通过增大与空气的接触面积提升风冷散热效率，安装位的定位孔位置与周边发动机组件的安装基准完全匹配，可直接用于完整发动机的装配模拟。整个模型的结构细节完整，无缺失特征，各部分的连接过渡自然，既还原了真实气缸套筒的工业设计逻辑，也通过精细化的建模与材质调整呈现出接近实物的视觉效果，可用于发动机结构教学、装配模拟、产品展示等多个场景。
