水泥厂生产线用异形热风输送管路结构

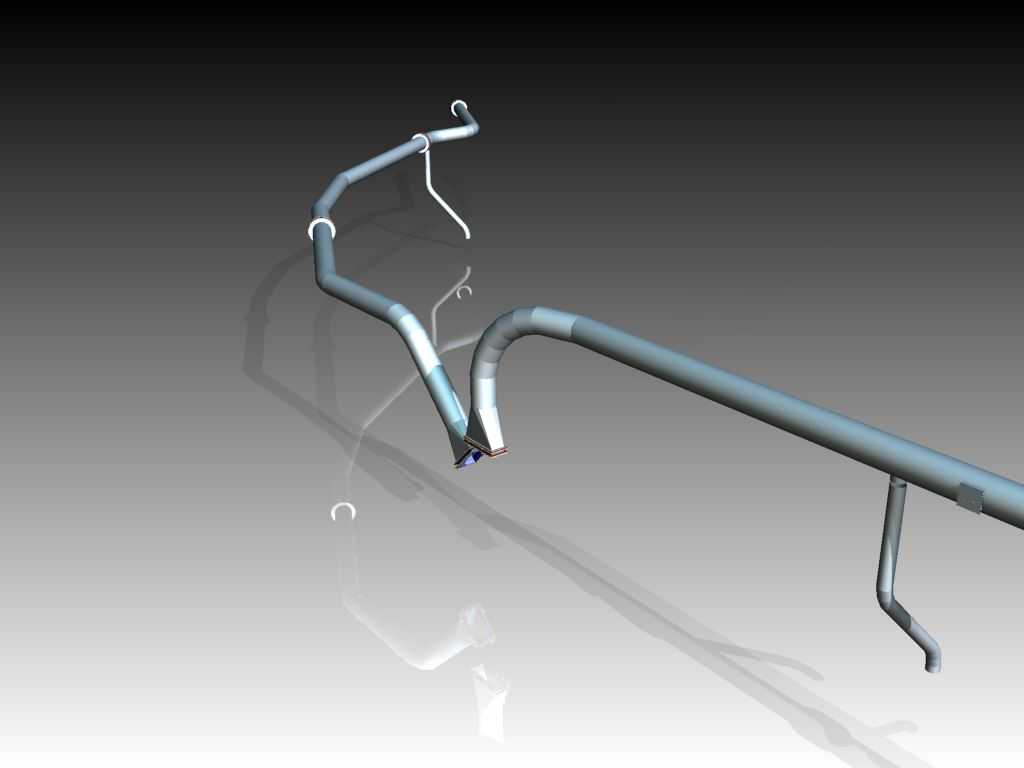

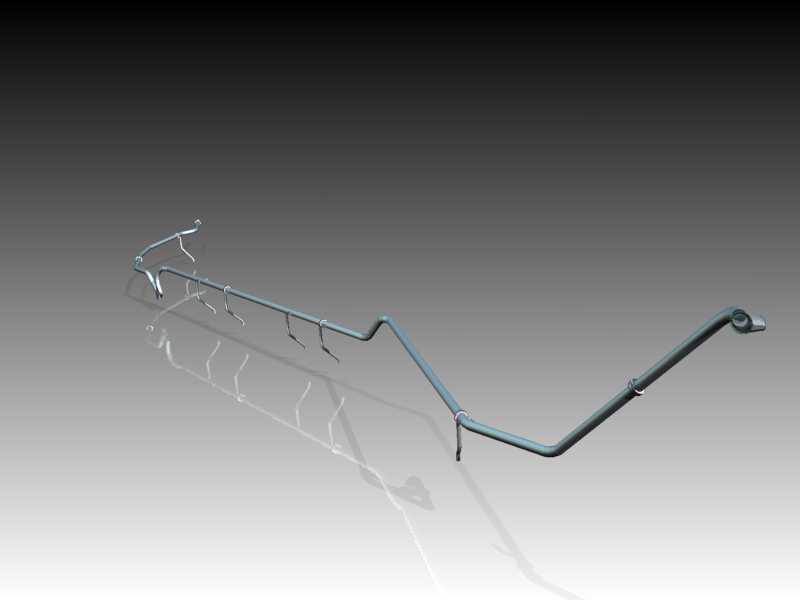

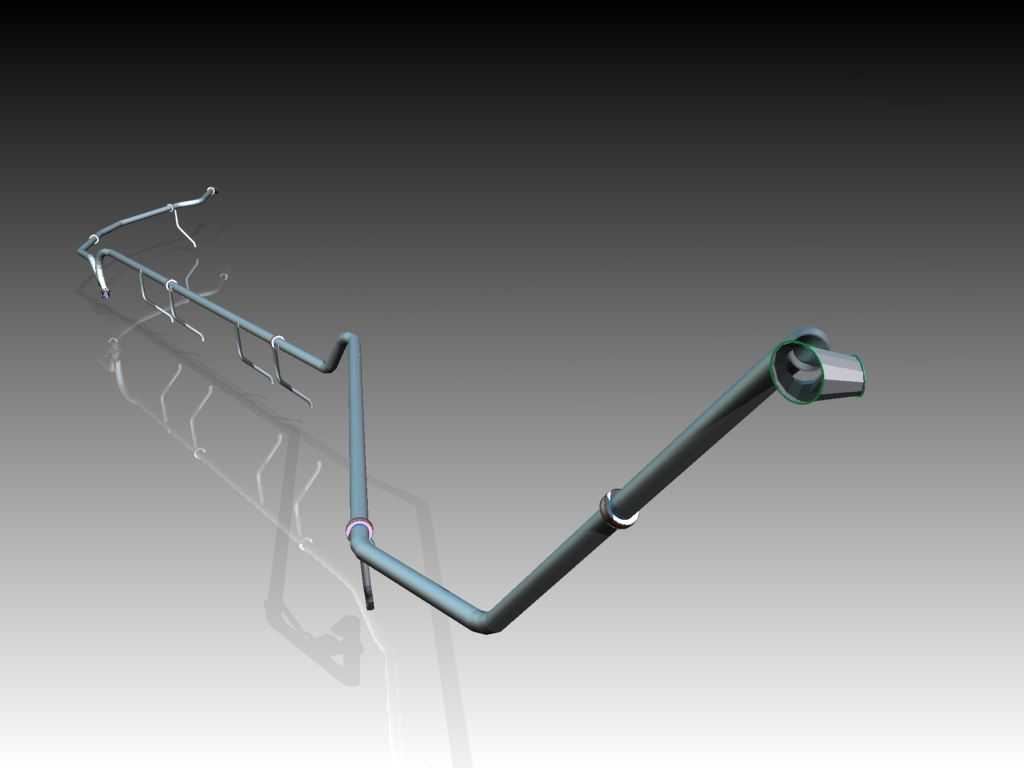

　　在水泥熟料煅烧及成品粉磨的生产环节中，热风的稳定输送是保障系统热效率、物料烘干效果的核心要素之一，这套异形热风输送管路，正是针对水泥厂生产线特定空间布局下的热风导流需求设计的专用管路结构。不同于常规直段拼接的通用管路，该结构完全贴合现场设备排布的避让需求，整体走向上做了多段弯折处理，从热风接入端到输出端，依次完成了三次角度转向，每一段弯折的曲率都经过流场校核，避免热风在管路内部形成涡流区造成压损过大，同时减少带尘热风在弯折处的积料磨损问题。

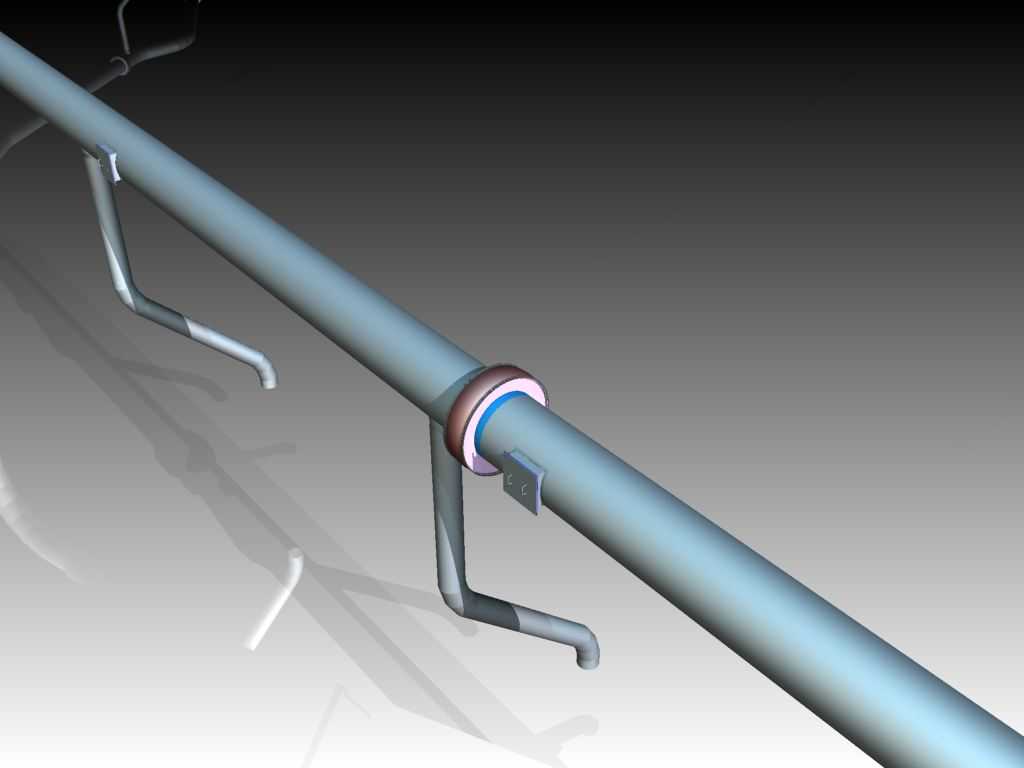

　　从功能特性来看，该管路承担的是从热风炉或余热取风口将高温热风输送至烘干设备、选粉机或磨内的导流作用，管路外壁设置的多组固定卡扣结构，是为了适配现场的支架安装点位，每一个卡扣的位置都对应生产线预设的承重梁排布，安装时无需额外焊接临时支架，直接通过管卡将管路固定在预设支架上即可，大幅缩减现场安装的动火作业量，也降低了后期运维时管路移位调整的难度。管路末端的接口采用了扩口式对接结构，对接面预留了密封件安装槽，可适配耐高温石棉密封垫或金属缠绕垫，保证高温工况下接口处无热风泄漏，避免热损超标影响系统热效率。

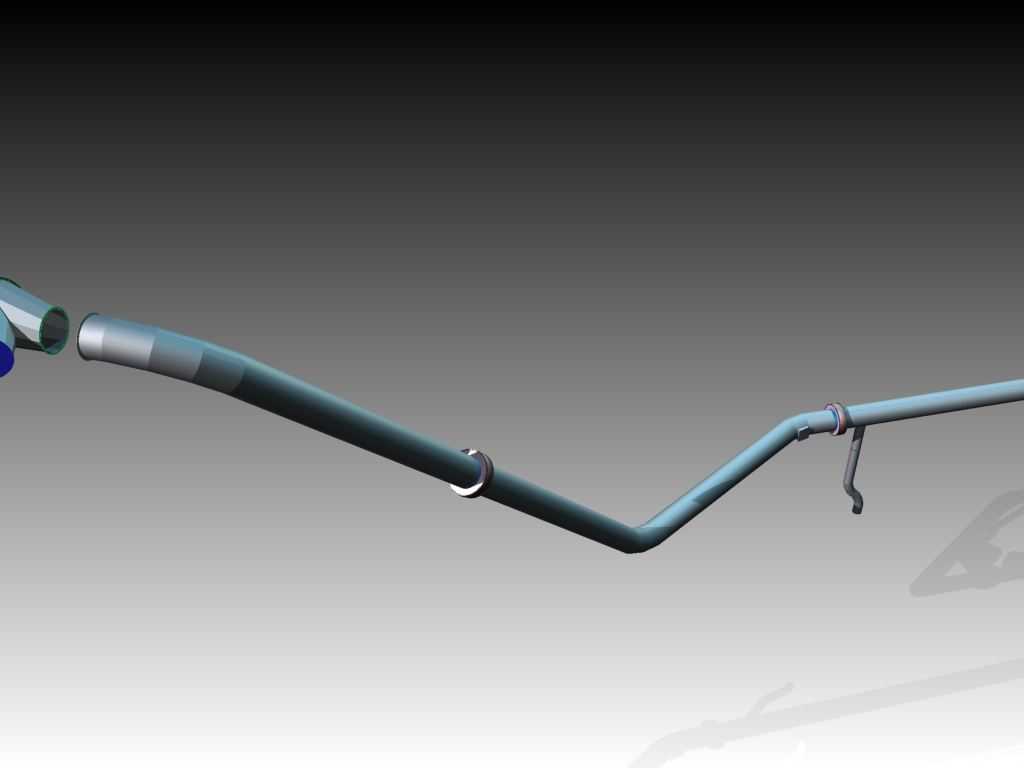

　　设计过程中首先考量的是现场的安装边界约束，整条管路的走向需要避让开生产线的电缆桥架、物料输送溜管以及检修通道，因此在中段位置做了下沉式弯折，既保证管路下方预留足够的检修通行空间，也避开了上方斜向布置的溜管结构，避免管路与其他设备产生干涉。管路的管径选择是根据所需输送的热风风量、风速计算确定，管内风速控制在合理区间内，既保证热风携带的少量粉尘不会在管内沉降积料，也不会因为风速过高造成管壁的过快磨损。每一段弯折处的过渡圆角都做了放大处理，相比直角弯折结构，这种大圆弧过渡可以降低约15%的管路压损，同时减少含尘气流对弯折处管壁的冲刷，延长管路的整体使用寿命。

　　在安装尺寸的匹配上，管路两端的接口中心距、各段弯折的空间坐标都严格对应现场的预留接口位置，安装时仅需调整管卡的固定松紧度即可完成对接，无需现场切割修改管路长度。管路上设置的固定卡扣间距经过承重核算，在管路充满高温热风、管壁温度上升产生热胀冷缩形变时，卡扣的预留间隙可以允许管路沿轴向产生一定的伸缩位移，避免热应力集中造成管路变形或焊缝开裂。靠近输出端的位置设置的环形限位结构，是为了对接外部的软连接部件，软连接可以抵消设备运行时产生的振动，避免振动传递到整条管路上造成固定点松动。

　　实际应用中，这类异形热风管路往往是生产线技改或新建项目中需要单独定制的部件，因为不同生产线的设备排布、空间约束都存在差异，通用规格的直段管路无法满足复杂的走向避让需求，通过三维建模完成管路的整体设计，可以提前校验管路与周边设备的干涉情况，提前预判安装过程中可能出现的对接偏差问题，减少现场安装时的返工量。建模过程中对每一段管路的壁厚、弯折半径、卡扣位置都做了参数化处理，若后续现场安装条件出现小幅调整，仅需修改对应参数即可快速更新模型，无需重新绘制整体结构，大幅提升设计迭代的效率。同时模型中还原了管路的所有细节结构，包括卡扣的安装孔位、接口的密封槽尺寸、限位环的宽度与厚度，生产加工时可以直接提取模型中的尺寸参数进行下料、弯折、焊接，不需要额外绘制加工图纸，降低了从设计到加工的沟通成本。

　　考虑到水泥厂现场的高粉尘、高温工况，管路的壁厚选择也做了针对性加强，相比普通通风管路，该热风管路的壁厚增加了一定厚度，抵御含尘热风的长期冲刷，延长更换周期。管路表面无需做额外的防腐涂装，因为高温环境下普通涂装会快速脱落，实际应用中仅需在管壁外包裹保温层即可减少热损，模型中预留的卡扣结构也可以直接作为保温层的固定点，方便后期保温施工。
