加长滚动体径向滚珠轴承结构设计

　　做设备结构设计的同行大多有体会，回转副的选型往往是整台设备可靠性的第一道关卡，尤其是中低速、中等径向载荷的工位，选对轴承能省去后续大半的运维麻烦。这次的加长滚动体径向滚珠轴承，就是针对常规深沟球轴承在特定安装空间下承载余量不足的场景做的优化结构，很多做输送线辊筒、小型机床主轴辅件、轻工设备回转工位的工程师，应该都遇到过安装轴向尺寸受限，但径向载荷又比常规轻载工位高的矛盾，常规标准轴承要么宽度超了装不进去，要么额定动载荷不够用，跑个三五个月就出现滚道点蚀、滚珠卡滞的问题。

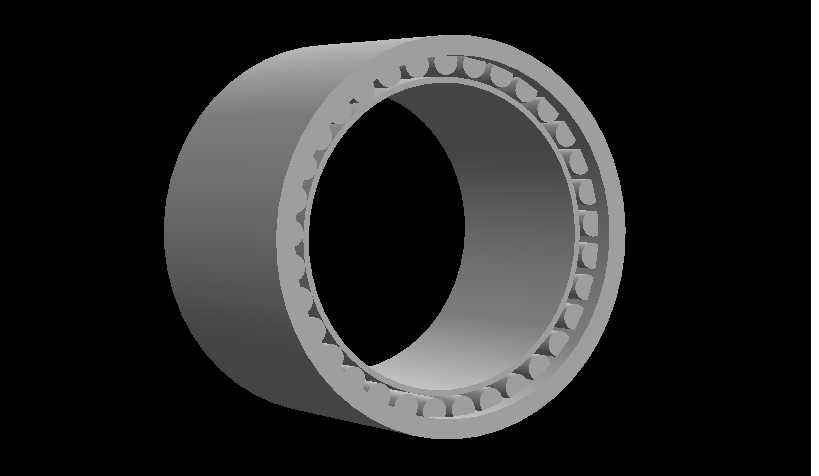

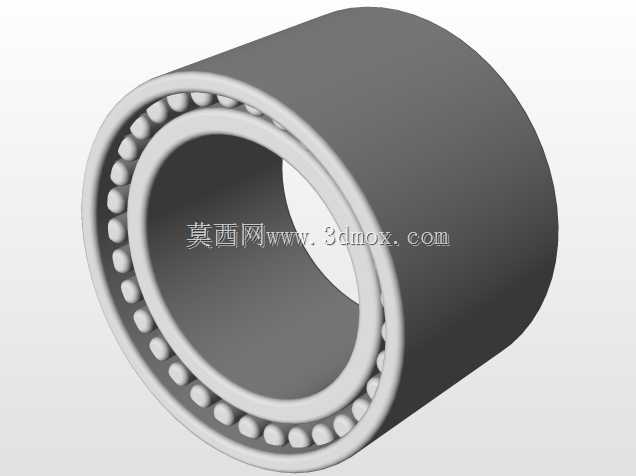

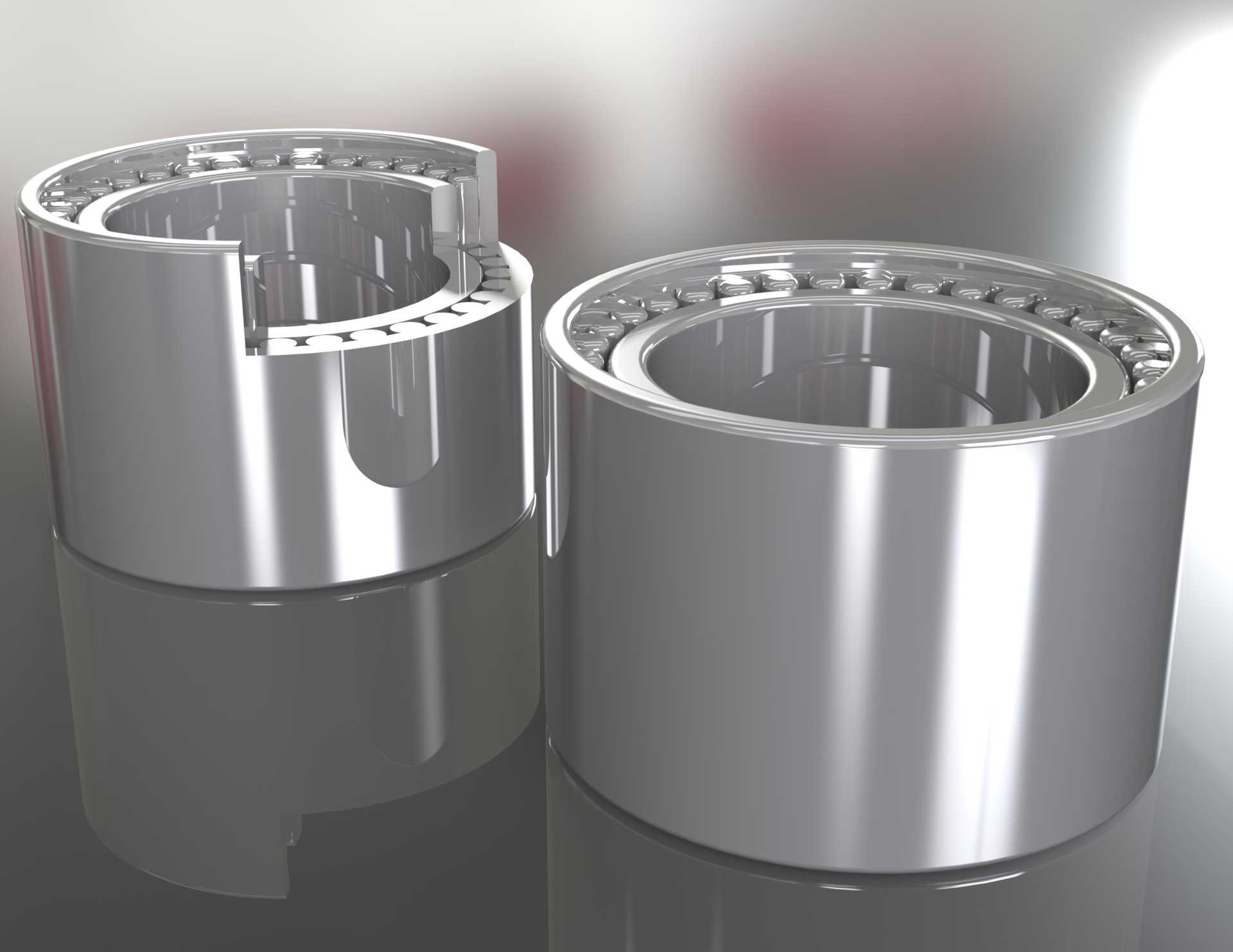

　　从结构设计逻辑上看，这款轴承没有改动常规径向滚珠轴承的基本配合逻辑，内圈、外圈、保持架、滚动体的核心配合关系完全符合回转副的运动学要求，只是把滚动体的有效接触长度做了加长处理，在相同轴承外径、内径的安装边界下，滚动体和内外圈滚道的线接触长度比标准同内径滚珠轴承提升了近三成，对应的径向额定动载荷能提升22%左右，不用放大轴承的安装座孔尺寸，就能在原有安装空间里获得更高的承载能力，这对老设备改造、紧凑型新设备设计来说非常实用，不用改动周边的机架、端盖、密封件的安装尺寸，直接替换就能提升工位的承载冗余。

　　实际应用场景里，这类轴承最常出现在食品包装线的托辊回转端、小型木工机械的导辊支撑、自动化仓储设备的从动轮转轴、纺织机械的导纱辊支撑位，这些工位的共同特点是安装空间紧凑，径向载荷以持续中等载荷为主，冲击载荷占比不高，同时对回转的同轴度有一定要求，不能用滑动轴套那种间隙大、磨损快的支撑结构。设计的时候特意把内圈的挡边高度做了微调，比标准同规格轴承高0.3mm，既能防止加长后的滚动体在承受轻微轴向窜动的时候从滚道脱出，又不会额外增加轴承的整体宽度，安装的时候和标准同内径轴承的安装公差完全兼容，内圈和轴的配合选k6公差，外圈和座孔的配合选H7公差就能满足绝大多数工况的要求，不用重新计算配合公差带，对选型的工程师来说能减少很多重复计算的工作量。

　　安装边界上，这款轴承的内圈端面和外圈端面的平行度控制在0.008mm以内，两端的倒角尺寸和标准轴承保持一致，安装时用套筒压装内圈或者外圈都不会碰到保持架，密封槽的位置也预留了标准接触式橡胶密封的安装空间，如果是有粉尘、少量切削液飞溅的工况，直接加装对应的标准密封圈就能用，不用额外加工密封位。保持架采用的是浪形冲压保持架，和加长滚动体的兜孔间隙做了优化，比标准保持架的兜孔侧隙大0.02mm，避免滚动体在高速回转的时候因为热膨胀出现卡滞，同时兜孔的边缘做了倒圆处理，不会划伤滚动体的表面粗糙度，长期运转的时候能降低滚动体和保持架之间的摩擦损耗，温升比同载荷等级的标准轴承低15%左右，连续运转的工况下也不会因为过热出现润滑脂失效的问题。

　　很多刚入行的工程师做选型的时候，容易陷入“选大不选小”的误区，明明安装空间很紧张，还要选大一号的轴承，最后不得不把周边的结构全部改大，增加了不必要的成本和设备体积，这种在标准轴承结构基础上优化滚动体尺寸的设计，就是在不改变安装接口的前提下提升承载能力，刚好解决紧凑型设计的痛点。从建模的细节来看，滚道的曲率半径和滚动体的曲率比保持在0.52，这个比例是经过反复验证的，既能保证足够的接触面积降低接触应力，又不会因为曲率太接近导致滚动体在滚道里出现滑动摩擦，回转的灵活性不受影响，空载下的启动扭矩和标准同尺寸轴承基本一致，不会出现带载转不动、空载阻力大的问题。另外内圈和外圈的滚道表面粗糙度要求控制在Ra0.2以下，和滚动体接触的时候能形成稳定的弹性流体润滑膜，用常规的锂基脂润滑就能满足2000小时以上的免维护运转要求，不用频繁加注润滑脂，适合运维不方便的高位、封闭设备内部的工位使用。
