多级离心泵结构三维设计

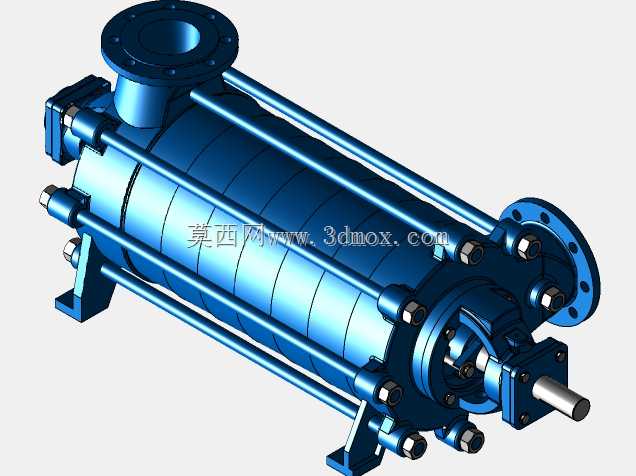

　　在工业流体输送系统的设计选型环节，多级离心泵的结构合理性直接决定整套输送管网的运行稳定性，这类设备主要面向高扬程流体输送场景，常见于高层楼宇供水、工业锅炉给水、矿山排水、化工介质长距离输送等工况，相比单级离心泵，其通过多级叶轮串联的结构形式，能够在相同叶轮外径的前提下实现数倍于单级泵的输出扬程，同时兼顾机组的运行效率与安装空间占用率。从结构设计逻辑来看，该多级泵采用卧式节段式结构布局，进水段与出水段分别布置在机组轴向两端，中段各级叶轮腔通过拉紧螺栓沿轴向锁紧固定，泵轴贯穿整个泵体腔室，各级叶轮依次安装在泵轴对应轴肩位置，叶轮之间通过导叶结构实现流体的导向与动能转换，避免级间流体紊流带来的效率损失。泵体的支撑采用底部一体式铸造支脚，

　　两个支脚分别靠近进水端与出水端位置，安装时可通过支脚的地脚螺栓孔完成与基础的刚性固定，支脚的安装平面经过铣削加工，平面度公差控制在0.1mm以内，能够保证泵组安装后的水平度要求，避免运行过程中出现轴系偏磨问题。进出水接口均采用法兰连接形式，法兰端面的密封槽尺寸符合通用管路连接标准，可直接与同公称通径的工业管路对接，无需额外制作转换接头，进水口沿泵体径向垂直向上布置，出水口同样沿径向布置在泵体另一端的顶部位置，这种布局能够减少管路安装时的弯头数量，降低管路沿程阻力损失。轴端密封采用机械密封结构，密封腔集成在出水段的轴伸位置，相比传统填料密封，机械密封的泄漏量更低，运行过程中无需频繁调整密封压盖，维护周期更长，

　　适合长时间连续运行的工业工况。泵轴的支撑采用两端滚动轴承结构，轴承分别布置在进水段与出水段的轴承座腔内，轴承采用脂润滑方式，轴承端盖设置有防尘密封结构，能够阻挡外界粉尘与水汽进入轴承腔，延长轴承的使用寿命。从安装边界来看，该泵的轴向总长度覆盖从联轴器端到进水端尾盖的全部尺寸，径向最大尺寸为中段泵体的外径加上拉紧螺栓的突出高度，安装时需要在泵体两侧预留足够的操作空间，用于拉紧螺栓的拆装与中段密封件的更换，泵轴伸端的键槽尺寸符合通用联轴器的安装标准，可直接匹配标准联轴器与驱动电机连接，安装时需要保证泵轴与电机轴的同轴度公差在0.05mm以内，避免运行过程中出现振动超标、轴承过热等问题。在结构细节设计上，各级中段的结合面采用止口定位结构，

　　止口的配合公差选用H7/h6，能够保证各级叶轮腔的同轴度，同时结合面加装金属缠绕垫片，实现级间的高压密封，避免高压流体从级间结合面泄漏。叶轮采用闭式叶轮结构，叶片为后弯式设计，这种叶片形式的运行效率更高，功率曲线更平缓，能够避免泵在大流量工况下出现电机过载的问题，叶轮与泵轴之间通过键连接传递扭矩，叶轮的轴向定位依靠轴套与叶轮锁紧螺母实现，装配时需要控制叶轮的轴向窜动量在0.2-0.4mm之间，保证叶轮与导叶的对中精度。泵体外部的拉紧螺栓采用高强度合金钢材质，螺栓的预紧力按照对称交叉的顺序进行加载，避免中段结合面出现受力不均导致的密封失效问题，螺栓的规格与数量根据泵的最高工作压力进行匹配，能够承受额定工况下的轴向水推力与内部流体压力。在实际应用场景中，这类多级泵可根据输送介质的不同更换对应的过流部件材质，输送清水类介质时可采用普通铸铁材质，输送腐蚀性化工介质时可更换为不锈钢材质，输送含颗粒的污水介质时可加装耐磨密封环与耐磨叶轮，适配不同行业的流体输送需求。设计建模过程中，需要重点校验各级叶轮的流道对齐精度、轴系的临界转速、泵体的承压强度，确保泵组在额定工况下运行时，各部件的应力水平在材料许用应力范围内，轴系的振动值符合相关标准要求，同时建模时需要预留出密封件更换、轴承维护的操作空间，避免后期维护时出现拆装干涉的问题。
