单级端吸离心式清水输送泵结构设计

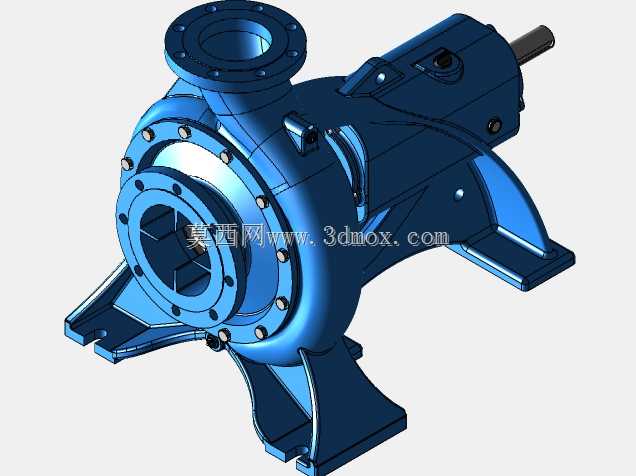

　　在市政供水、暖通循环、工业冷却、农田排灌这类需要连续输送清水或低粘度理化性质接近水的介质场景里，端吸式离心泵一直是应用占比最高的流体输送设备，本次呈现的这款离心泵结构，完全贴合现场安装运维的实际需求做了细节优化，没有冗余的装饰性结构，所有外形特征都服务于功能实现。先从安装边界说起，这款泵采用底脚支撑式安装结构，两个一体式铸造的支撑脚分布在泵体下半部分两侧，支撑脚底面加工有平整的安装定位面，上面预留的螺栓过孔可以适配常规的混凝土基础或钢制机架安装，安装时需要保证支撑面的平面度误差不超过0.1mm/m，避免泵体受额外安装应力导致运行时轴系偏移。进出口法兰均采用标准圆形法兰结构，进口为轴向水平端吸设计，口径大于出口，出口为垂直向上布置，法兰上的螺栓孔分布、密封面尺寸完全匹配对应压力等级的管路法兰标准，现场配管时不需要额外做转接件，能直接对接同规格的工艺管路，进出口法兰的端面相对于泵轴的位置度公差控制在0.05mm以内，避免管路对接时产生强制应力拉扯泵体。从功能特性来看，这款泵的核心过流部件包含蜗壳式泵体、闭式叶轮、密封环几个部分，蜗壳的流道截面是按照等速度矩原理设计的渐变截面，能把叶轮甩出的高速介质的动能平稳转化为压力能，减少流道内的水力冲击损失；闭式叶轮的叶片采用后弯式设计，叶片数量经过水力计算优化，既能保证额定工况下的效率区间，又能避免小流量工况下出现严重的回流振动，叶轮和泵轴之间采用键连接加轴端锁紧的固定方式，保证高速旋转时不会出现松动移位。

　　泵体和泵盖的结合面采用止口定位加密封垫片的密封结构，螺栓均匀分布在结合面外缘，拧紧时按照对角线顺序分次加载，能保证结合面的密封压力均匀，避免高压介质从结合面渗漏。轴系部分的设计充分考虑了长期运行的可靠性，两个支撑轴承分别布置在轴承箱的前后端，靠近叶轮侧的轴承承受径向载荷，远离叶轮侧的轴承同时承受径向和残余轴向力，轴承箱预留了油脂加注通道和泄放口，日常运维时不需要拆解泵体就能完成轴承的润滑维护。轴封位置预留了标准的机械密封安装腔，既可以安装常规的单端面机械密封，也能根据输送介质的特性更换为集装式机封或者填料密封结构，不需要对泵盖做二次加工。轴承箱外侧设置了油位观察孔，能直观看到润滑油的液位高度，避免缺油导致的轴承烧损。

　　设计过程中优先考虑了运维的便捷性，泵体顶部设置了排气螺塞，首次启动前可以拧开螺塞排尽泵腔内的空气，避免气缚导致泵无法正常抽送介质；泵体底部设置了泄放螺塞，冬季停机或者长期停用时可以排尽泵腔内的残留介质，避免冻裂泵体或者介质沉积锈蚀流道。联轴器端的轴伸尺寸采用标准轴径设计，可以直接匹配标准规格的弹性联轴器，和驱动电机对接时只需要调整两轴的同轴度，不需要定制非标联轴器。整个泵的外形轮廓没有突出的尖锐棱角，所有铸造外角都做了工艺圆角处理，既减少了铸造时的应力集中，也能避免现场安装运维时的磕碰划伤。从结构强度来看，泵体的壁厚按照额定工作压力的1.5倍做强度校核，支撑脚和泵体连接的位置做了加强筋过渡，避免吊装或者运行时支撑位置出现断裂；

　　轴承箱和泵体的连接法兰厚度足够承受轴系运行时的振动载荷，不会出现法兰变形导致的轴系不对中问题。现场选型时，只要明确额定流量、扬程、输送介质的温度和腐蚀性，就能基于这个基础结构快速调整过流部件的材质，比如输送弱腐蚀性介质时可以把过流部件更换为不锈钢材质，输送含小颗粒杂质的介质时可以加装耐磨密封环，不需要改动整体的安装尺寸和轴系结构，能大幅缩短非标定制的设计周期。建模过程中所有配合面的尺寸公差、形位公差都按照实际加工要求做了标注，虚拟装配时已经验证了所有部件的装配干涉问题，比如叶轮和密封环之间的间隙控制在合理范围，既不会因为间隙太小导致运转时摩擦，也不会因为间隙太大导致容积效率下降；机械密封的压缩量符合标准安装要求，轴的径向跳动量在机封允许的范围内，能保证机封的使用寿命。
