施耐德1CV单级离心泵BC-92S结构设计

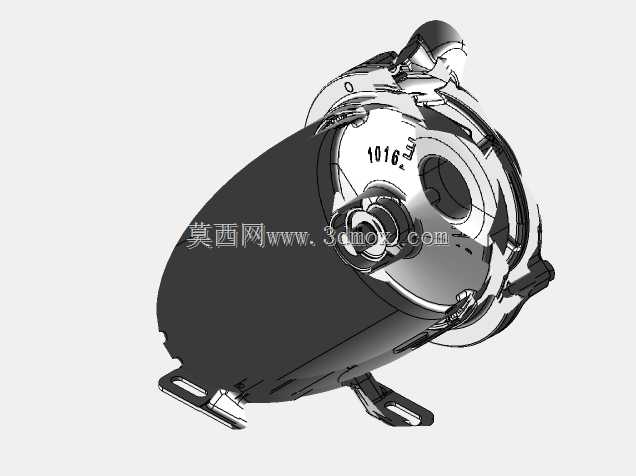

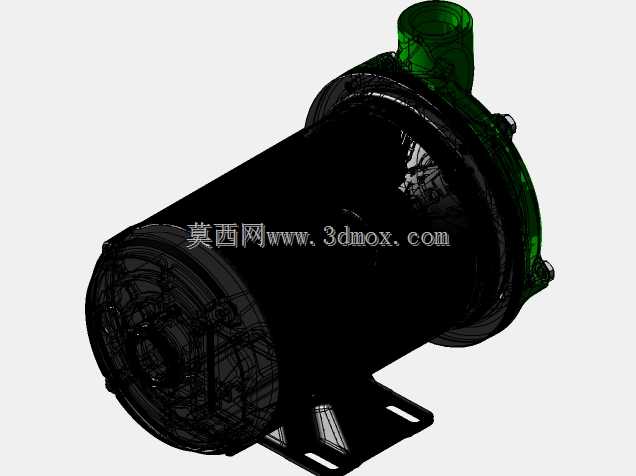

　　这款单级离心泵的三维结构完整还原了卧式直联离心泵的典型布局，电机与泵体采用同轴直联的安装形式，省去了传统联轴器连接的冗余结构，整体轴向尺寸紧凑，适合安装空间受限的民用供水、小型工业循环水场景。从结构细节来看，泵壳采用螺旋形压水室设计，进水口沿轴向正对叶轮中心，出水口沿泵壳切线方向垂直向上布置，这种流道设计能最大程度降低流体在泵腔内的水力损失，提升流体输送效率，叶轮采用闭式结构，叶片为后弯式设计，运行时轴向力平衡表现优异，可减少电机轴承的轴向载荷，延长整机运行寿命。安装底座采用一体式冲压折弯结构，底座上预留的四个长圆形安装孔可适配不同孔距的安装基础，安装时可通过调整螺栓位置补偿基础施工的尺寸偏差，降低现场安装的对位难度。

　　泵体与电机的连接法兰采用止口定位结构，装配时无需反复调整同轴度，止口配合的公差控制在H7/h6区间，既能保证连接的同轴精度，又能方便后期维护时的拆装作业。机械密封腔设置在泵体与电机端盖之间的位置，密封件采用标准规格的集装式机械密封，更换密封时无需拆解整个泵体，只需拆开泵壳与连接架的连接螺栓即可完成密封件更换，大幅缩短设备维护的停机时间。从实际应用场景来看，这款泵可用于小型建筑的生活供水增压、暖通空调系统的冷热水循环、小型工业设备的冷却水输送，也可用于农业场景的小面积灌溉输水，输送介质温度范围覆盖常温到80摄氏度的清水或物理化学性质类似清水的流体。设计过程中，泵壳的壁厚根据承压需求做了差异化设计，

　　高压区的压水室部位壁厚比进水段厚2毫米，可承受最高1.0MPa的工作压力，泵壳表面的加强筋沿流道走向布置，既提升了泵壳的结构刚性，避免运行时产生共振噪音，又不会过多增加泵体的整体重量。叶轮的进口处设置了密封环配合面，密封环采用可更换的铜质材质，长期运行磨损后只需更换密封环即可恢复泵的容积效率，无需更换整个叶轮，降低了设备的全生命周期使用成本。电机部分的散热筋沿轴向均匀布置，配合电机尾部的散热风叶，在泵运行时可形成沿电机外壳轴向流动的冷却风道，保证电机在连续运行时的温升控制在绝缘等级允许的范围内。进出口法兰采用标准的PN10压力等级法兰尺寸，法兰上的螺栓孔数量、孔径、孔距均符合通用管道连接标准，现场配管时无需额外制作过渡接头，

　　可直接与同规格的工业管道对接。从安装边界来看，整机的重心落在安装底座的中心区域，安装时对基础的承重要求较低，普通的混凝土基础或钢制安装支架均可满足安装要求，泵的进出口方向可根据现场管道布置需求做一定角度的调整，只需松开泵壳与连接架的连接螺栓，转动泵壳到合适角度后再紧固螺栓即可，无需改动整体安装结构。在水力设计层面，叶轮的叶片数量设置为6片，兼顾了运行时的水力效率与汽蚀性能，在额定流量工况下，泵的必需汽蚀余量较低，可适应吸入端液位较低的安装工况，减少汽蚀损伤对叶轮和泵壳的破坏。泵体上预留的排气螺孔位于泵壳的最高位置，首次启动前可通过该螺孔排净泵腔内的空气，避免气缚现象导致泵无法正常吸水，底部的放水螺孔可在冬季停机时排净泵腔内的存水，防止低温冻裂泵壳。
