0.75马力卫生级邦巴离心泵结构设计

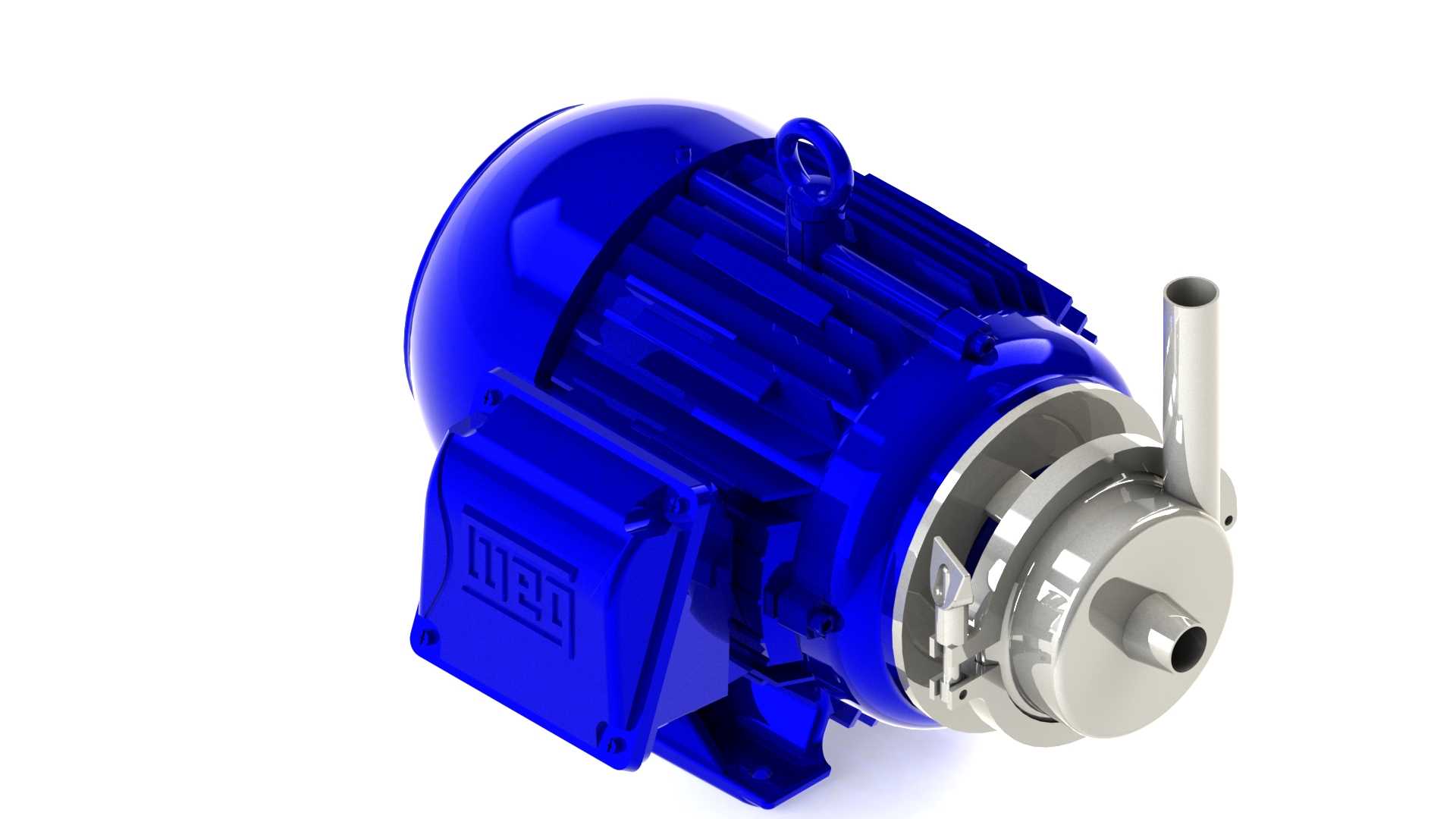

　　这款0.75马力的离心泵采用电机与泵体直联的紧凑结构，在食品饮料、生物医药等对卫生等级有要求的流体输送场景中适配性极强，日常可用于输送洁净水、药液、乳品等低粘度无大颗粒杂质的介质，过流部分采用抛光不锈钢材质，避免介质残留滋生细菌，符合卫生级流体设备的接触要求。从结构设计逻辑来看，驱动端采用标准卧式三相异步电机结构，电机外壳带散热筋结构，运行时可通过表面筋条增大散热面积，保证长时间连续运行时绕组温度维持在合理区间，顶部设置吊环结构，方便设备组装、转运过程中的吊装作业，无需额外设计吊装点位，适配车间常规吊装工具的使用需求。接线盒设置在电机侧方，预留了标准的电缆进线接口，现场布线时可直接穿管接入，接线腔内部预留足够的接线空间，

　　方便电工完成接线操作，无需额外扩展接线空间。泵体端采用后开门式结构设计，日常维护更换机械密封时，无需拆解进出口管路，只需将电机与泵体的连接段拆开即可抽出转子组件完成维护，大幅降低现场运维的工作量。进出口采用标准的卫生级快装接口设计，可直接与现场同规格的卫生级管路对接，无需额外焊接转换接头，安装时对准快装卡箍位置即可完成锁紧，密封件采用食品级硅橡胶材质，避免对输送介质造成污染。从安装边界来看，整机采用底脚安装方式，底脚预留四个标准的安装螺栓孔，安装时需保证安装基础的平面度误差控制在合理范围内，避免底脚强行锁紧导致电机轴与泵轴出现同轴度偏差，运行时产生异常振动。泵轴与电机轴采用共轴设计，取消了传统联轴器结构，缩短了整机的轴向尺寸，

　　同时也消除了联轴器对中偏差带来的振动风险，轴端密封采用内置式单端面机械密封，密封面配对材质为碳化硅对石墨，可适配大部分洁净介质的输送需求，若输送带有轻微腐蚀性的介质，可更换对应材质的密封件即可完成适配。叶轮采用闭式叶轮结构，流道经过抛光处理，介质在流道内流动时阻力更小，运行效率更高，同时闭式叶轮的结构强度更高，在额定转速下运行时不会出现叶片变形的问题，可稳定输出额定扬程与流量。泵体的出口方向设置为垂直向上，进口方向为水平轴向进液，这种流道设计可让介质进入叶轮时流态更稳定，减少气蚀发生的概率，进口处预留了排气接口位置，首次开机前可通过该接口排净泵腔内的空气，避免空转损坏机械密封。整机的转子组件经过动平衡校正，

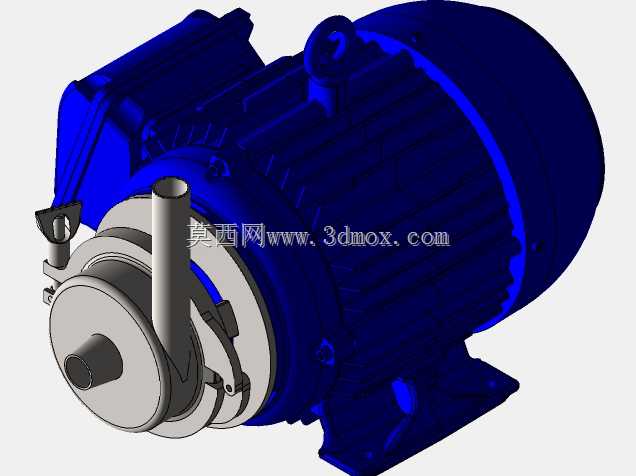

　　运行时的振动值控制在标准允许范围内，可直接安装在车间的钢平台或者混凝土基础上，无需额外加装减震装置，若安装在对振动有严格要求的洁净车间，可在底脚处加装橡胶减震垫进一步降低振动传递。在实际选型适配时，这款泵的流量扬程参数可覆盖小型卫生级流体输送系统的需求，比如小型乳品生产线的物料输送、纯化水系统的增压输送、制药车间的药液中转等场景，安装时需注意进出口管路需设置独立的支撑结构，避免管路重量直接压在泵体上，导致泵体变形或者密封面泄漏。电机的防护等级可满足常规车间的使用需求，若安装在潮湿或者有冲洗需求的区域，可选用更高防护等级的电机配置，只需保证安装尺寸与连接尺寸匹配即可直接替换。从建模细节来看，模型完整还原了电机外壳的散热筋结构、接线盒的安装结构、吊环的螺纹连接结构、泵体的快装接口结构、机械密封的安装腔体结构、叶轮的流道结构，所有配合面的尺寸均按照实际加工公差要求预留了合理的间隙，装配关系完全符合实际设备的装配逻辑，可直接用于设备选型时的布局校核、安装干涉检查，也可作为教学案例讲解离心泵的结构组成与装配关系。在做生产线三维布局时，可直接导入该模型，根据现场实际管路走向调整泵的安装角度，核对进出口与管路的对接位置，提前发现安装过程中可能出现的干涉问题，减少现场安装时的整改工作量。
