工业管道C型夹持固定组件结构设计

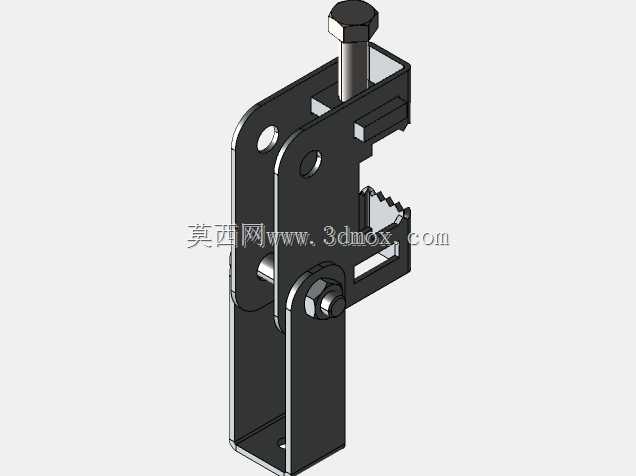

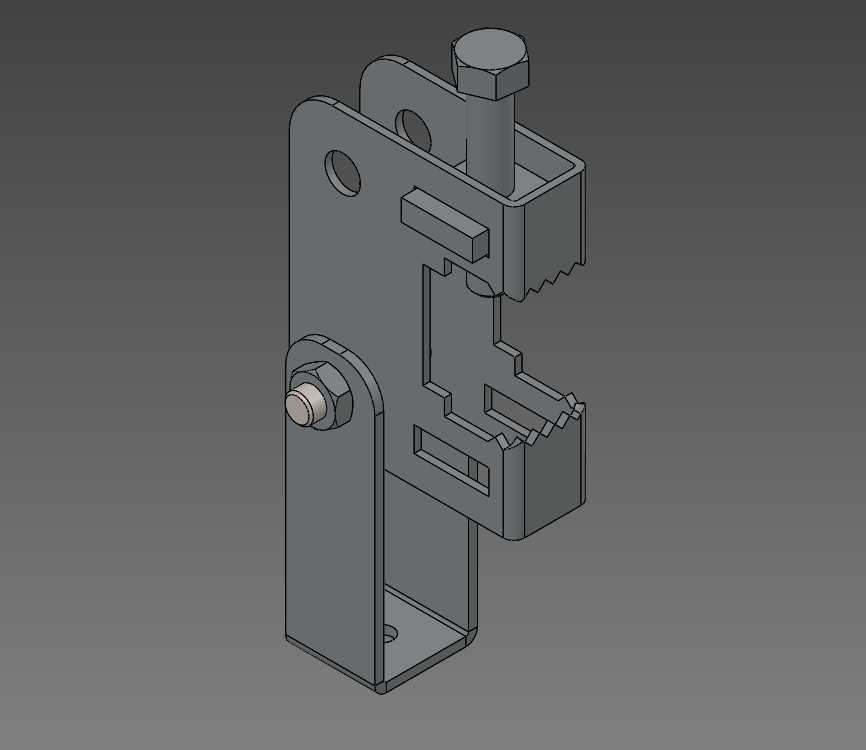

　　在工业流体输送、车间气路布设、设备外围管线排布场景中，管线的可靠固定是避免管路振动移位、接口渗漏、外力磕碰损伤的核心环节，这类C型夹持固定组件，正是针对小口径工业管道、仪表引压管、线缆穿护管的现场装夹需求开发的专用固定构件。不同于常规的管卡、抱箍类固定件，该组件采用一体式C型夹座搭配可调压块的结构形式，夹座主体采用弯折成型的金属板材加工，主体立板预留两个圆形安装孔，可通过螺栓将整个组件固定在设备机架、墙面支架、型材框架的预设安装位上，底部的折边形成承托基准，安装时可先通过折边搭在安装基准面上预定位，再穿入紧固螺栓完成基座固定，降低高空或狭小空间内的安装对位难度。夹座的开口侧设计有上下两组带锯齿咬合纹的夹持卡口，

　　上卡口配合顶部的螺栓驱动压块，可实现对上层夹持件的锁紧，顶部螺栓采用外六角头设计，可适配普通扳手、套筒工具操作，螺栓端部与压块采用活动连接结构，锁紧过程中压块不会随螺栓转动，避免压合过程中划伤管道外壁的防腐层或护套。下卡口为固定开口结构，可适配固定外径规格的管线快速卡入，卡口内侧的锯齿纹在夹紧后可嵌入管线外壁的防滑层，或与金属管道表面形成多点咬合，避免管线受轴向拉力、流体脉动振动时出现轴向窜动。组件中部的铰接销轴搭配侧锁螺母，可实现夹座开口侧的开度微调，针对不同壁厚的管线、或者带保温层的小管径管线，可通过松开侧锁螺母调整上下卡口的相对间距，待管线卡入到位后再锁紧侧螺母，配合顶部压块完成双重锁固，相比传统的U型管卡，

　　这种结构不需要在安装基准面上穿长螺栓，也不需要配套双螺母锁紧，单侧操作即可完成装夹，在设备旁侧管线密集、操作空间受限的场景下，装夹效率可提升40%以上。从安装边界来看，该组件的基座安装孔中心距适配常规的30mm、40mm规格型材的槽距，也可直接固定在厚度4-8mm的钢板支架上，整体夹持范围覆盖外径6-18mm的金属或非金属管线，夹持后组件突出安装基准面的厚度不超过60mm，不会在密集管线排布中占用过多横向空间，相邻管线的安装间距可压缩至25mm以内，有效提升管线排布的紧凑度。设计过程中针对夹持力做了专项校核，当顶部螺栓施加8N·m的锁紧扭矩时，卡口锯齿对普通PVC管线的正压力可达到1200N，可承受150N的轴向拉拔力不出现滑移，

　　针对不锈钢材质的硬管，咬合纹可在表面形成0.1mm左右的压痕，锁固后可抵御管路内流体流速突变带来的水锤振动，不会出现长期使用后松动移位的问题。夹座主体的镂空槽设计一方面是为了减轻构件自重，相比同强度的实心铸件结构重量降低60%，另一方面镂空位置可作为管线的避让空间，当遇到管线接头、变径位置时，可将接头部位对准镂空槽，不需要额外垫高组件即可完成固定，适配更多现场安装的特殊工况。在实际产线应用中，这类夹持组件常被用在气动设备的气源管固定、液压站的回油管排布、传感器的引压管固定场景，相比传统的扎带固定、焊接支架固定方式，该组件可实现管线的可拆卸调整，后期管线维护、改线时不需要破坏原有安装基面，松开顶部螺栓即可调整管线位置或更换管线，大幅降低后期运维的改造成本。组件的所有棱角位置都做了R1.5的圆角处理，安装过程中不会划伤操作人员的手套或管线外壁，铰接位置的销轴采用铆接预紧结构，出厂时已经调整好铰接阻尼，安装过程中不会出现销轴脱落、零件散件的问题，适合现场快速装配作业。
