G4插脚式LED灯珠结构三维设计

　　日常做照明设备配套结构设计时，G4规格的LED灯珠是低压照明场景里绕不开的核心光源组件，不同于传统卤素G4灯珠的发热结构，这款LED款的结构设计首先要兼顾替换适配性，也就是完全匹配原有G4灯座的安装边界，插脚的中心距、插脚直径、插脚伸出长度都严格沿用通用G4接口的标准尺寸，不需要改动原有灯座结构就能直接替换，不管是橱柜下的辅助照明、水晶灯的内嵌光源、展柜的重点照明点位，还是小型设备的局部照明工位，都能直接适配安装，不用额外做安装结构的改型。

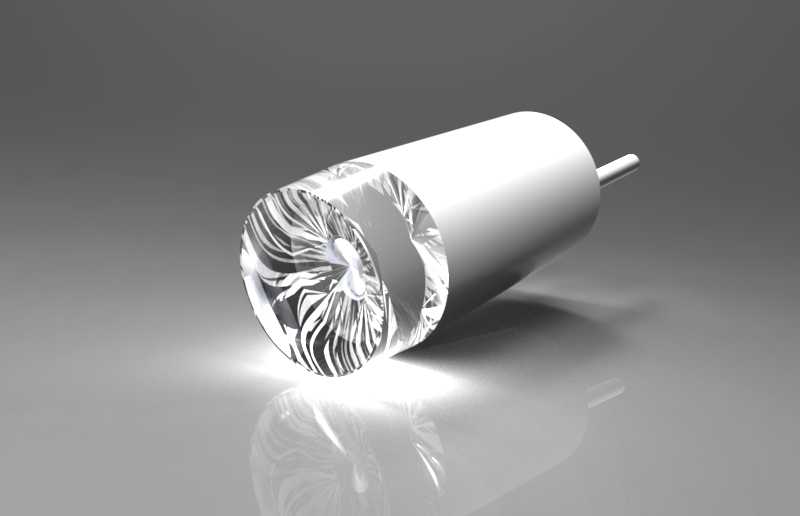

　　从结构设计的逻辑来看，这款灯珠的外壳采用陶瓷基座搭配透明光学透镜的组合，陶瓷基座的导热系数远高于普通塑料基座，能把LED芯片工作时产生的热量快速传导到灯座端，避免芯片结温过高导致的光衰过快问题，这也是小体积LED光源设计里最核心的散热考量——毕竟G4灯珠本身安装空间狭窄，没有额外加装散热鳍片的空间，只能靠基座本身的材质导热来完成热交换。前端的光学透镜不是普通的平面透光罩，而是做了内凹的复眼光学纹理，这种纹理设计不是为了外观装饰，而是用来调整LED芯片的出光角度，把芯片发出的集中光线打散到120度左右的出光角，避免出现中心光斑过亮、周边照度不足的问题，同时也能柔化光线，减少直视时的眩光问题，适配装饰照明场景对光线舒适度的要求。

　　实际做三维建模的时候，首先要确定的就是安装边界尺寸，整体灯珠的圆柱主体直径控制在10mm以内，总长度不含插脚控制在15mm以内，两个插脚的中心距严格按照4mm的通用G4标准来做，插脚直径0.8mm，伸出基座的长度为8mm，这些尺寸都是和现有G4灯座完全适配的硬性尺寸，不能有偏差，否则会出现插不进灯座或者插脚接触不良的问题。透镜部分的建模要重点还原内表面的光学纹理，每一道放射状的纹理曲面都要和光学设计的曲率匹配，不能只做外观示意，因为后续做光学仿真的时候，这些曲面直接决定了出光效果的准确性。基座部分要预留出芯片放置的空腔、导线走线的槽位，还有插脚和基座的过盈配合结构，插脚和基座的连接位置要做定位凸台，避免插脚受外力时出现松动偏移，毕竟这类灯珠在安装的时候需要手动插拔，插脚的连接强度直接影响产品的使用寿命。

　　从实际应用场景来说，这类G4 LED灯珠的使用场景覆盖了很多细分的照明领域，比如家用的水晶吊灯，原来的卤素G4灯珠发热量大，长时间点亮会把周边的水晶装饰件烤得温度过高，存在安全隐患，替换成LED款之后，工作时的外壳温度能降到40摄氏度以内，即使长时间点亮也不会出现过热问题；还有商业展柜里的重点照明，比如珠宝展柜、手表展柜的内嵌光源，需要小体积、高显色性的光源，G4灯珠体积小，可以隐藏在展柜的型材槽位里，不会破坏展柜的整体外观，同时光线柔和能更好地突出展品的质感；还有一些工业设备的操作工位局部照明，比如小型机床的操作灯、设备内部的检修照明，因为是低压供电，使用安全，而且体积小不会占用过多的设备内部空间，抗震性能也比传统卤素灯珠更好，设备运行时的振动不会导致灯丝断裂，使用寿命更长。

　　在建模的细节处理上，透镜和基座的配合位置做了0.1mm的定位止口，装配的时候可以直接卡合定位，不需要额外打胶就能完成初步固定，后续量产的时候可以用超声波焊接或者密封胶做二次固定，达到IP44左右的防护等级，满足厨房、卫浴这类潮湿场景的使用要求。插脚的末端做了微小的倒角处理，安装的时候更容易对准灯座的插孔，不会出现插脚顶歪的问题。基座的尾部做了防滑的滚花结构，插拔灯珠的时候手指可以捏住滚花位置发力，避免捏到透镜部分导致透镜被污染或者刮花。整个模型的结构拆分完全按照实际量产的装配逻辑来做，各个零件之间的配合间隙、公差预留都符合注塑件和陶瓷件的加工工艺要求，不是只做外观的曲面模型，而是可以直接用来做结构验证、装配仿真的工程化模型，不管是做照明产品的结构设计选型，还是做相关设备的照明模块配套设计，都可以直接调用这个模型来完成整体装配，不需要重新测绘尺寸，能节省大量的前期测绘和建模时间。
