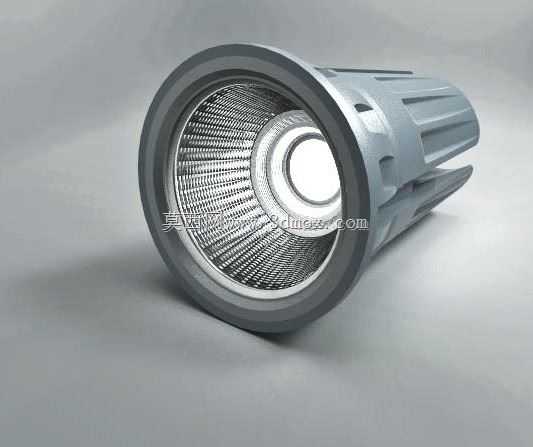

LED射灯灯杯结构三维设计模型

　　这款LED射灯灯杯的三维结构设计，核心围绕商用照明场景的实际使用需求展开，在商超展柜、酒店走廊、办公区域嵌入式照明、家居重点照明等场景中，这类灯杯是替换传统卤素灯杯、实现节能照明的核心部件，设计过程中需要兼顾光学出光效率、散热可靠性、安装适配性三个核心维度，不能只做外观曲面的复刻。从结构设计思路来看，灯杯外壳采用带纵向散热筋的一体化压铸铝结构，筋条的排布并非均匀等距设计，而是对应内部LED光源基板的发热区域做了疏密调整，靠近光源焊点的位置筋条高度提升1.2mm，增大与空气的接触换热面积，同时筋条之间的导流槽顺着灯杯安装后的竖直方向设置，利用热空气自然上升的原理形成被动散热风道，不需要额外加装散热风扇就能保证光源结温控制在安全区间，

　　避免长期使用出现光衰过快的问题。光学部分的反光杯采用多面菱格纹理设计，不是光滑的抛物面结构，每一个菱格微面都经过角度校准，能够把LED灯珠发出的大角度光线重新分配，形成36度的标准出光角，既保证照射区域的中心照度满足重点照明要求，又能避免边缘出现明显的黄圈、暗斑，减少眩光对人眼的刺激，适配展陈场景对光线均匀度的要求。在安装边界的尺寸控制上，灯杯的外径严格匹配常规MR16灯座的安装尺寸，插脚位置的公差控制在±0.1mm范围内，能够直接兼容传统卤素灯杯的安装卡扣，不需要对原有灯具底座做改造就能直接替换，降低终端用户的替换成本；灯杯前端的压圈采用卡扣式连接而非螺纹结构，安装时对准卡槽旋转15度即可固定，

　　方便后期维护时更换光源或者清理反光杯内部的积尘，压圈边缘做了0.3mm的圆角处理，避免安装过程中划伤操作人员的手部。灯杯尾部的出线槽做了防拉扯结构，内部设置有倒刺形的压线筋，电源线穿入后被筋条卡紧，即使安装时受到50N的拉扯力也不会出现松脱，避免接线处短路的风险；外壳表面做了哑光喷塑处理，既提升了外壳的耐腐蚀性能，适配厨房、卫生间等相对潮湿的使用场景，又能避免外壳本身反光形成杂光，影响整体照明效果。建模过程中对各个装配部件的配合间隙做了精准设定，外壳与内部光源基板的配合面预留0.2mm的导热硅脂填充空间，既保证导热接触面积，又不会因为公差累积导致基板安装时出现翘曲；反光杯与外壳的定位采用三点式定位柱，

　　装配时不需要额外调整就能保证光心与灯杯轴线重合，减少装配环节的调校工作量。这类结构设计在实际量产中，压铸铝外壳的拔模角度设置为1.5度，既方便压铸脱模，又不会影响散热筋的成型精度，所有边角都做了R0.5以上的圆角处理，避免压铸过程中出现应力集中导致的开裂问题，同时也减少后期表面处理时的毛刺清理工作量。
