60立方304不锈钢立式储液罐体结构

　　在食品饮料、精细化工、生物医药等对介质接触材质有洁净度要求的生产场景中，常压立式储液罐是原料暂存、半成品周转、成品缓存环节的核心静设备，本次呈现的60立方304不锈钢储槽，正是针对常温常压下洁净流体存储需求设计的罐体结构。从实际落地的安装边界来看，这类大容积立式储罐通常布置在生产车间外的罐区或车间内的原料暂存区，安装前需提前浇筑匹配罐体满载总重的钢筋混凝土基础，基础平面度公差需控制在2mm/㎡范围内，避免罐体安装后出现局部应力集中导致的焊缝拉裂问题；罐体底部设置的排净口需与基础预留的排污沟槽对位，确保后期检修或换产时罐内残液可完全排空，无积液残留死角。

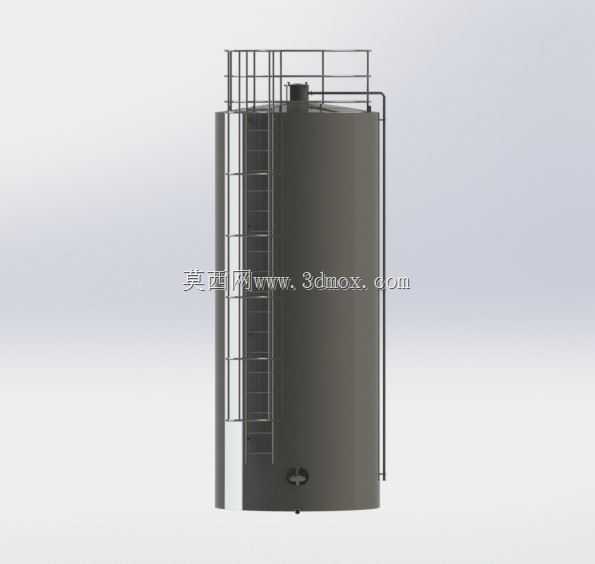

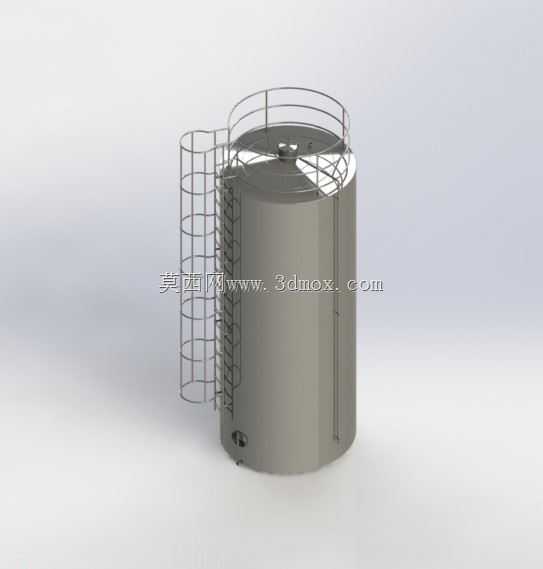

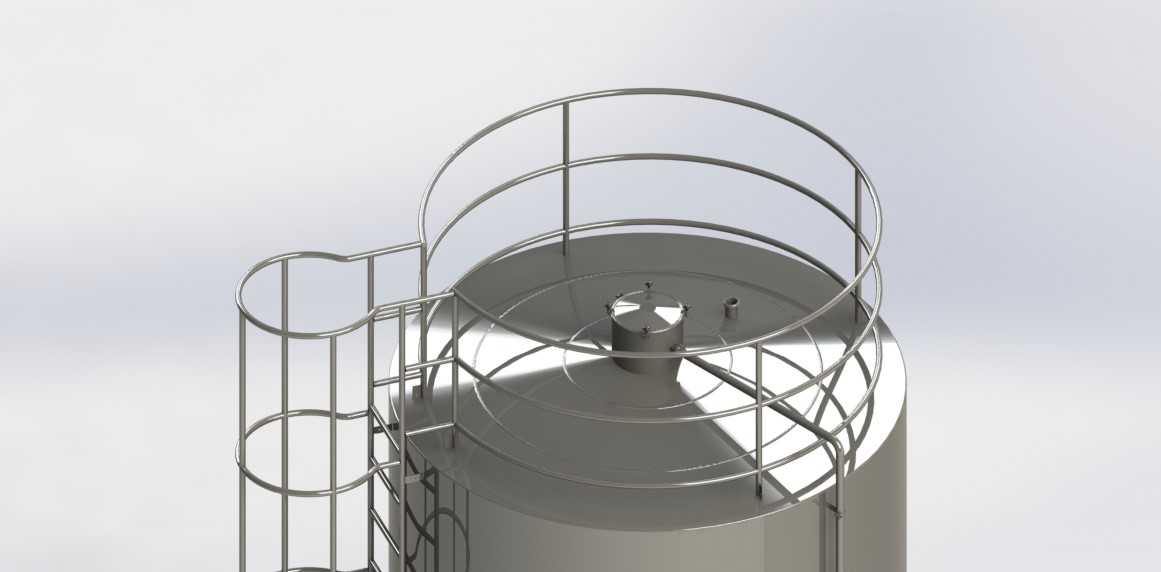

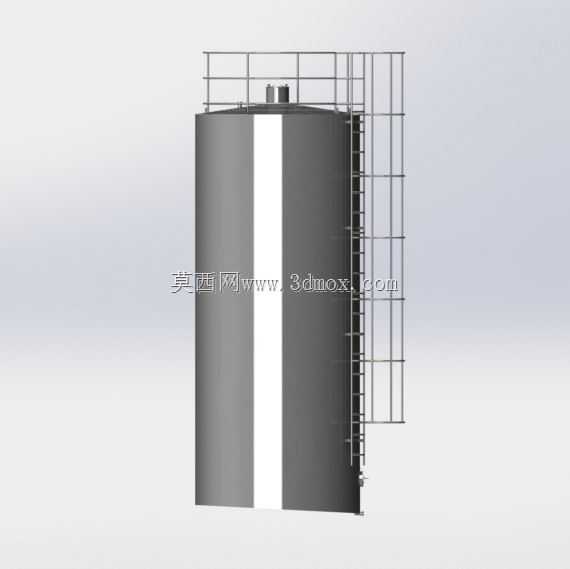

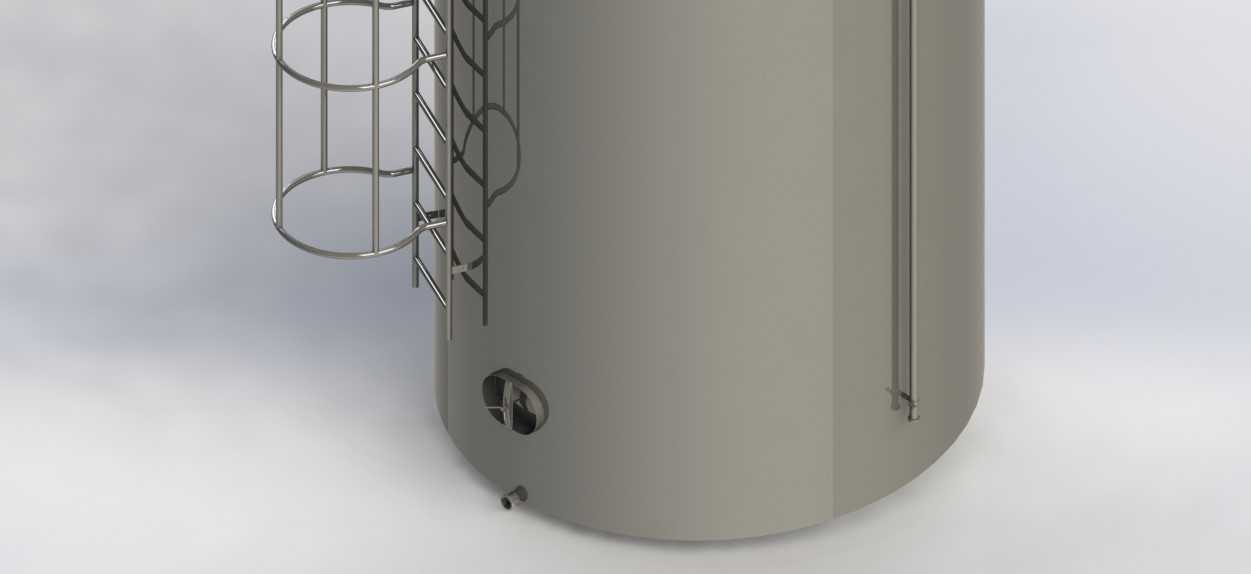

　　从功能特性维度看，罐体整体采用304奥氏体不锈钢板材卷制焊接，内壁做镜面抛光处理，粗糙度Ra≤0.8μm，可满足食品级介质存储的卫生要求，避免物料残留滋生杂菌；罐底采用锥形封底结构，锥度设置为1:50，既可以保证排净时残液依靠重力完全流出，又不会因为锥度过大造成罐体整体高度过高，增加罐区的竖向空间占用。罐顶设置的带护栏操作平台，是为了满足日常巡检时操作人员查看罐内液位、检修罐顶附件的安全需求，护栏高度设置为1.2m，横杆间距不大于350mm，符合工业操作平台的安全防护规范；配套的直爬梯带护笼结构，护笼直径为700mm，踏棍间距控制在300mm，爬梯与罐体壁的连接采用可拆卸抱箍结构，避免直接在罐体壁板上焊接支架造成的焊缝腐蚀隐患，同时也方便后期爬梯的防腐维护与更换。

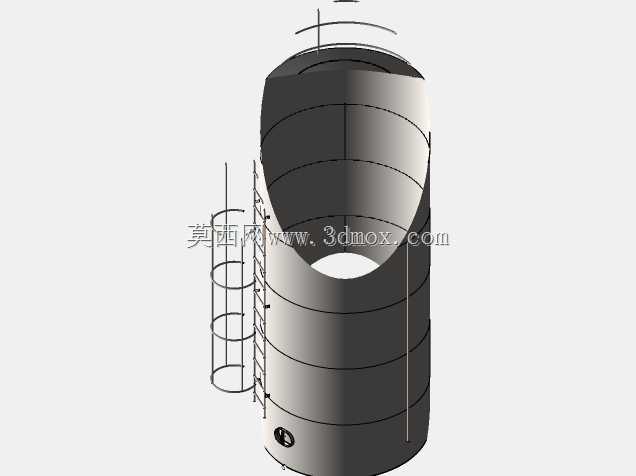

　　设计过程中首先根据60立方的有效容积反推罐体的内径与直筒段高度，最终选定内径3.8m、直筒段高度5.3m的尺寸组合，这个比例下罐体的高径比约为1.4，既可以减少大直径罐体带来的板材厚度增加成本，又能避免高径比过大导致的罐体风载、地震载荷下的稳定性不足问题；壁板厚度根据常压储罐的刚度要求计算，下部壁板因为要承受更高的液柱静压力，厚度设置为6mm，上部壁板厚度递减为4mm，在保证结构强度的前提下尽可能降低罐体自重，减少基础承载负荷。罐顶设置的人孔采用快开式结构，方便检修人员进入罐内进行清洁与焊缝检测，人孔密封圈采用食品级硅橡胶材质，耐常见的酸碱清洗液腐蚀，同时不会对存储介质造成污染；罐顶还预留了呼吸阀接口、液位计接口、进料口等工艺管口，管口的方位布置结合现场管道走向做了优化，避免后期配管时出现管道交叉、操作空间不足的问题。

　　从现场安装的实际需求出发，罐体的所有预制焊缝都在工厂内完成焊接与无损检测，纵缝、环缝均采用氩弧焊打底、电弧焊盖面的工艺，焊缝做酸洗钝化处理，形成致密的氧化铬保护层提升耐腐蚀性能；罐体出厂前会做盛水试漏试验，保压24小时无渗漏、无可见变形才会发往现场，现场安装时仅需完成罐体与基础的地脚螺栓固定、爬梯与平台的拼装、工艺管道的对接即可投入使用，大幅缩短现场施工周期。这类储罐在实际使用中，还可根据存储介质的特性，在外壁增加保温层或冷却夹套结构，本次呈现的基础结构可作为衍生改型的基础母版，设计人员可根据具体工艺需求调整管口方位、增加附属结构，无需重新进行罐体主体的强度校核，可有效缩短同类型储罐的设计周期。
