食品级不锈钢搅拌熟成罐结构设计

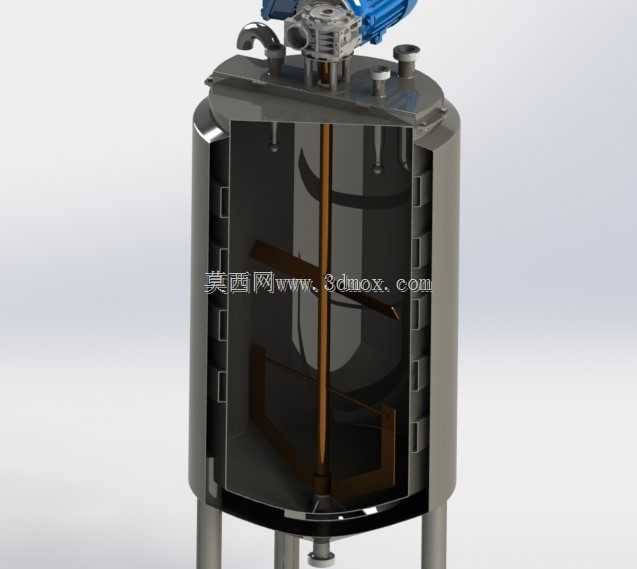

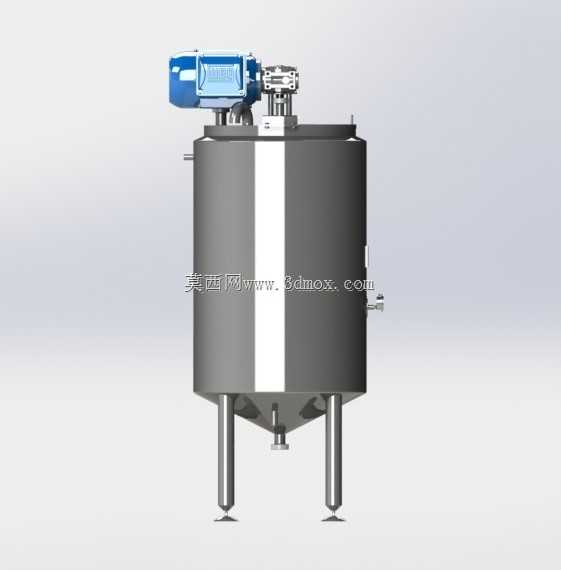

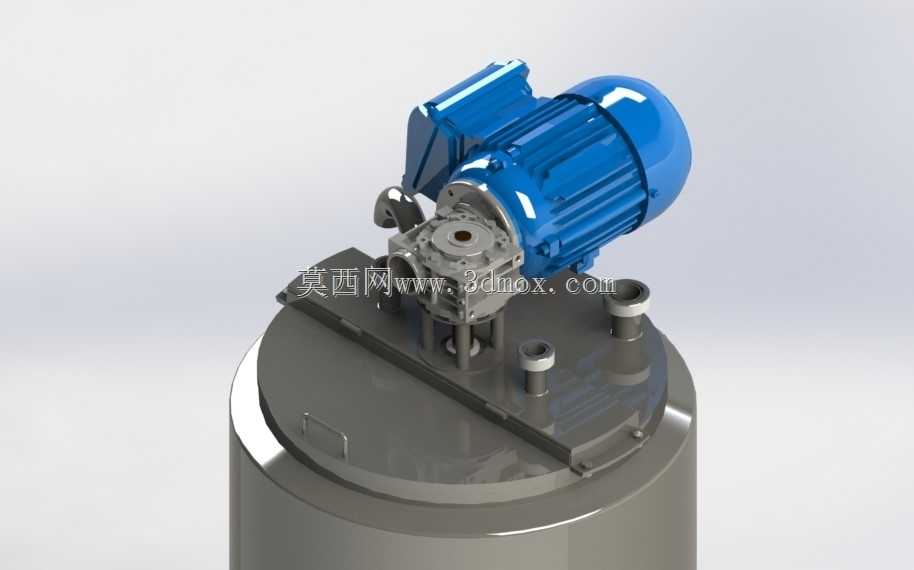

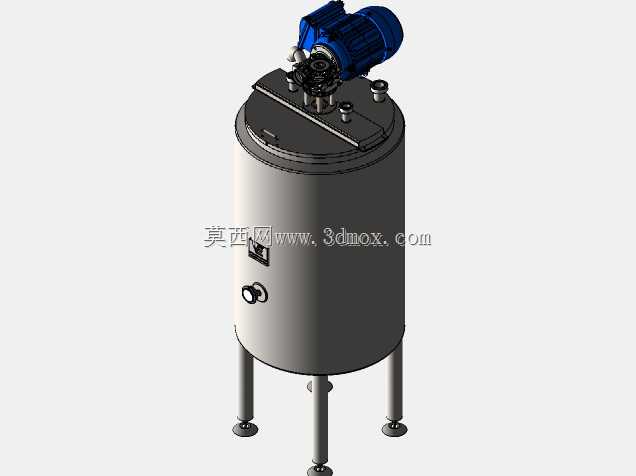

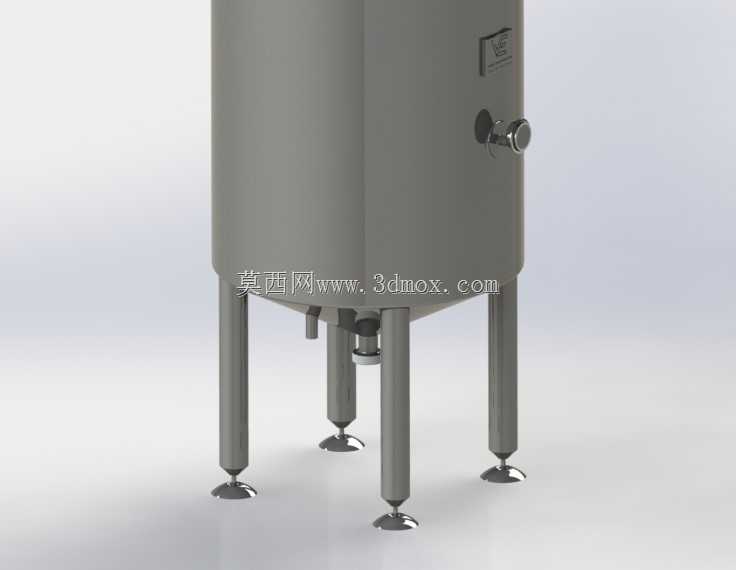

食品加工场景里的凝乳类熟成设备，常年要面对弱酸物料腐蚀、频繁清洗的工况，罐体焊缝的处理稍有疏漏，就会藏污纳垢引发卫生隐患，支腿的承重设计如果只做等厚圆管，满载500升物料时长期受交变载荷，支腿与下封头的连接位置很容易出现应力开裂。这款罐体的筒体采用304不锈钢卷制，内壁做镜面抛光处理，所有转角位置都做了圆弧过渡，没有直角死角，能避免物料残留，也适配CIP清洗的冲刷要求。罐顶的搅拌装置安装座做了下沉式凸台设计，不是直接在封头上开洞焊接法兰，凸台高出罐顶平面30毫米，清洗时的积水不会顺着搅拌轴的密封间隙渗入罐体内部，密封件选用食品级硅橡胶材质，压紧量预留了1.5毫米的压缩余量，既不会因为压得过紧加速轴套磨损，也能避免搅拌过程中物料泄漏。罐壁的蛇纹蒸汽通道做了嵌入式贴合设计，不是直接把盘管焊接在罐壁外侧，通道与罐壁之间填充了导热硅脂层，能减少蒸汽热量的散失，也避免盘管与罐壁焊接位置因为热胀冷缩量不一致出现焊缝拉裂，蒸汽进出口的接头做了快装式设计，现场安装时不用额外焊接管路，能缩短设备就位的调试周期。三根支腿采用变径圆管结构，靠近下封头的位置管径更大，与封头的连接位置加了三角形加强筋板，筋板的边角都做了倒圆角处理，不会出现应力集中点，支腿底部的可调脚杯能适应车间地面不平整的安装场景，调节范围达到50毫米，不用额外垫钢板就能把罐体调整到水平状态，避免搅拌轴因为罐体倾斜出现偏磨。罐侧的出料口做了低位斜切设计，开口最低点比罐底下平面高5毫米，既能保证物料完全排空，也不会因为出料口突出罐底太多影响设备摆放，罐顶的人孔盖板做了快开式压把结构，不用工具就能开启，密封圈做了嵌入式安装，关闭时压把的压紧力均匀分布在整个密封面上，不会出现局部漏汽的问题。
