25立方304不锈钢搅拌制备罐结构

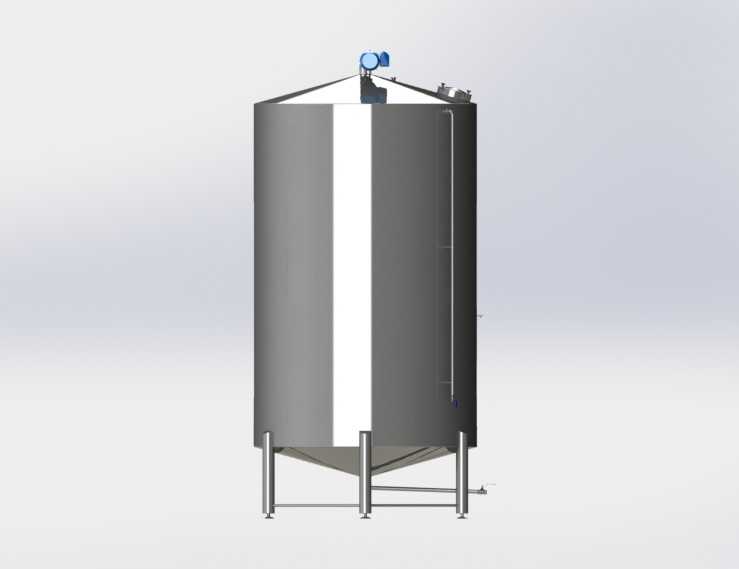

　　这款25立方容积的304不锈钢搅拌制备罐，主要面向食品饮料、精细化工、日化配料等行业的物料混合、溶解、调配工序使用，在乳品生产线的配料段、日化行业的洗涤剂均质前预混、精细化工的小批量溶液配制场景中都能适配。罐体整体采用立式圆筒形结构，底部为标准锥底？不对，看支腿布局是平底带斜向支撑？不对，图里是平底配三支圆管支腿，支腿之间加了横向拉筋增强稳定性，避免满液状态下罐体出现侧倾风险，支腿底部预留了地脚安装孔位，安装时需要匹配车间地面的预埋钢板做焊接或者膨胀螺栓固定，安装边界要预留顶部搅拌装置的维护空间，侧面爬梯对应的操作面要留出至少800mm的通行检修距离，罐体中心到周边墙体或者其他设备的净距不能小于1.2米，方便后续的焊缝检测、外壁清洁和管路对接。

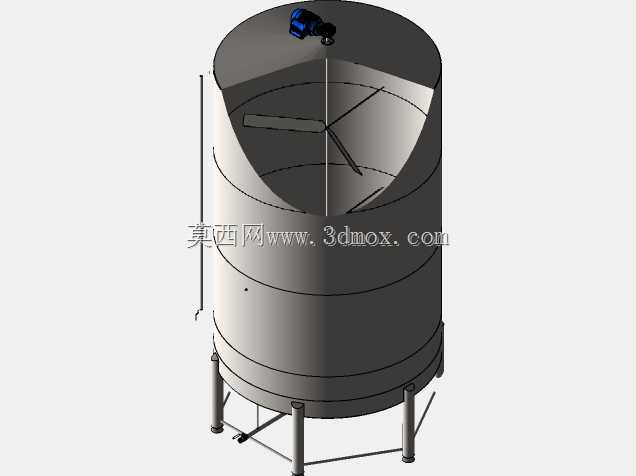

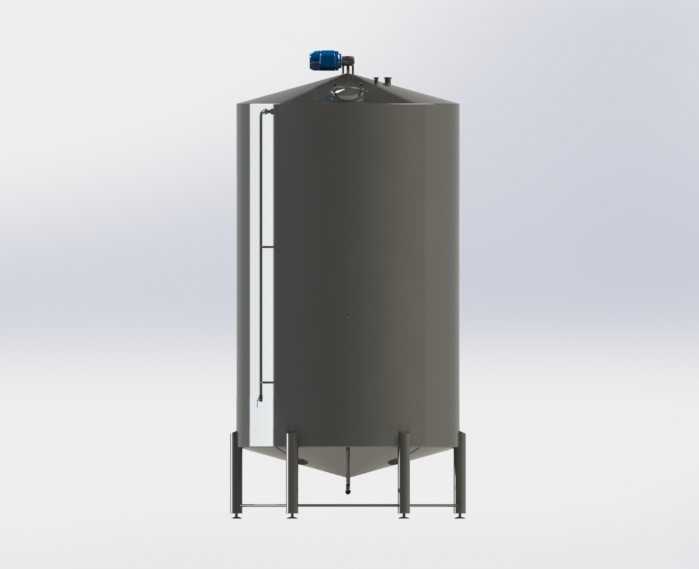

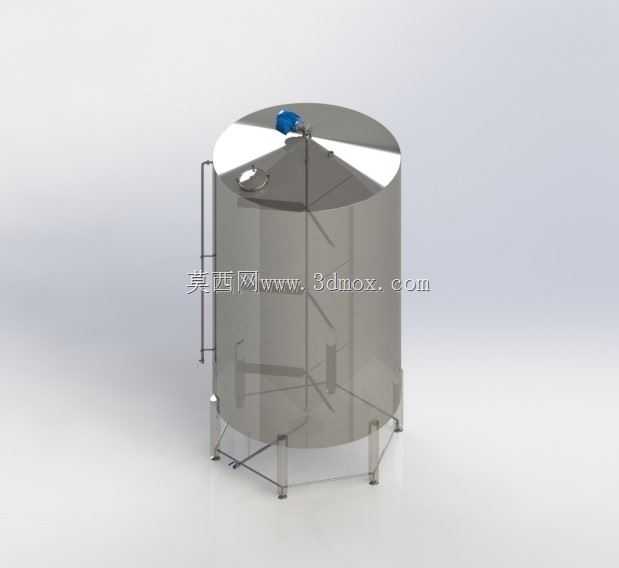

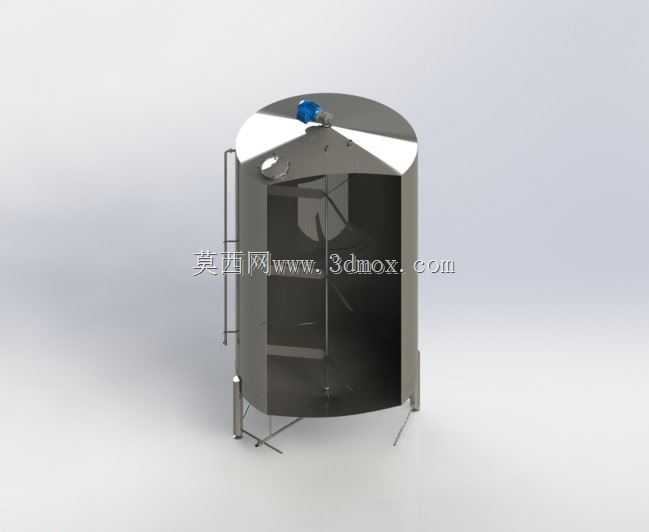

　　设计思路上优先考虑304不锈钢的卫生级适配性，罐体内壁做镜面抛光处理，减少物料挂壁残留，所有焊缝都做打磨钝化处理，避免卫生死角，适合接触有卫生要求的水性物料。顶部采用平盖结构，开有人孔、进料口、搅拌器安装口、呼吸口，人孔采用快开式结构，方便人员进入罐内做定期清洁和检修，顶部的搅拌装置采用顶入式安装，搅拌轴配桨叶？不对，图里顶部的搅拌驱动是减速电机直连结构，针对低粘度到中粘度的物料混合设计，搅拌转速可以根据物料特性调整，避免物料分层或者沉淀。罐体侧面设置了直爬梯，直爬梯上端和罐顶护栏做刚性连接，方便操作人员登上罐顶做进料操作、查看罐内物料状态。

　　从功能特性来看，这款罐体的有效容积25000L，额定工作压力为常压，适合常温或者带温和加热的配料工序，如果需要控温可以在外壁加装夹套结构，当前模型呈现的是基础款不带夹套的结构，预留了夹套加装的接口位置。罐体底部设置出料口，位置在支腿围成的中心区域，方便对接出料管路或者输送泵，出料口的高度匹配车间常规的物料输送泵入口高度，不需要额外做太高的基础台架。

　　建模的时候要注意罐体壁厚的取值，25立方的常压304不锈钢罐，筒体壁厚一般取4-6mm，封头（这里是平盖）厚度要比筒体厚2mm左右，支腿采用直径100mm左右的无缝不锈钢管制作，拉筋采用等边角钢或者扁钢焊接，爬梯的踏步间距控制在300mm以内，符合安全操作规范。罐顶的人孔直径一般取500mm，方便人员进出，搅拌驱动的安装座要做加强筋处理，避免搅拌运行时的震动传导到罐体导致焊缝开裂。另外罐体的液位检测接口、温度传感器接口都可以根据实际工艺需求在侧壁预留，模型里的结构已经预留了这些接口的安装平面，后续做工艺配管的时候可以直接开孔安装。

　　实际选型的时候，要注意物料的腐蚀性，如果是含氯离子的物料就不能用304不锈钢，需要更换316L材质，但当前模型的结构完全可以适配材质替换，只需要调整板材的腐蚀余量参数即可。安装的时候要先做水平校准，保证罐体垂直度偏差不超过千分之一，避免搅拌轴运行时出现偏磨，影响密封件和轴承的使用寿命。搅拌装置的密封采用卫生级机械密封，避免物料泄漏同时防止外界杂质进入罐内污染物料。罐顶的呼吸口要配套阻火透气帽，如果是用在易燃易爆物料场景，还要做静电接地处理，支腿位置预留接地螺栓的安装位。

　　从结构建模的细节来看，这款罐体的所有转角都做了圆弧过渡，没有直角死角，符合卫生级设备的设计要求，爬梯和罐体的连接采用可拆卸的抱箍结构？不对，图里是焊接结构，焊接结构的刚性更好，适合长期固定使用的场景。支腿的高度设计要保证底部出料口有足够的安装空间，一般出料口距离地面的高度不小于300mm，方便安装阀门和管路。整体结构没有复杂的曲面，建模的时候优先采用拉伸、旋转、焊接件装配的方式完成，不需要做复杂的曲面建模，各个零部件的参数都可以根据实际工艺需求做参数化调整，比如改变筒体直径和高度就可以调整罐体容积，更换搅拌桨的形式就可以适配不同粘度的物料。
