桌面级铝型材框架数控刨铣加工设备结构

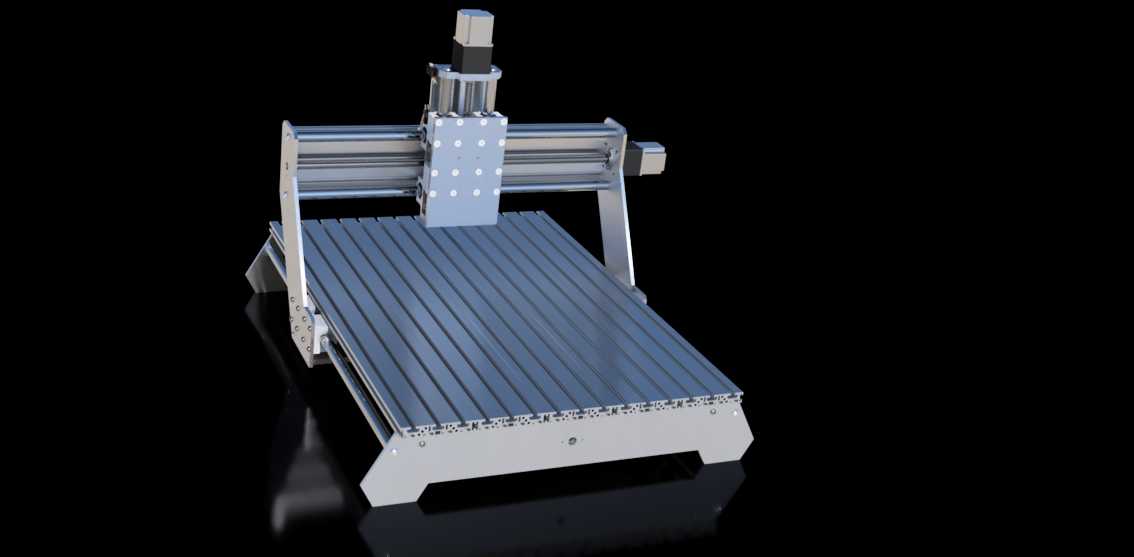

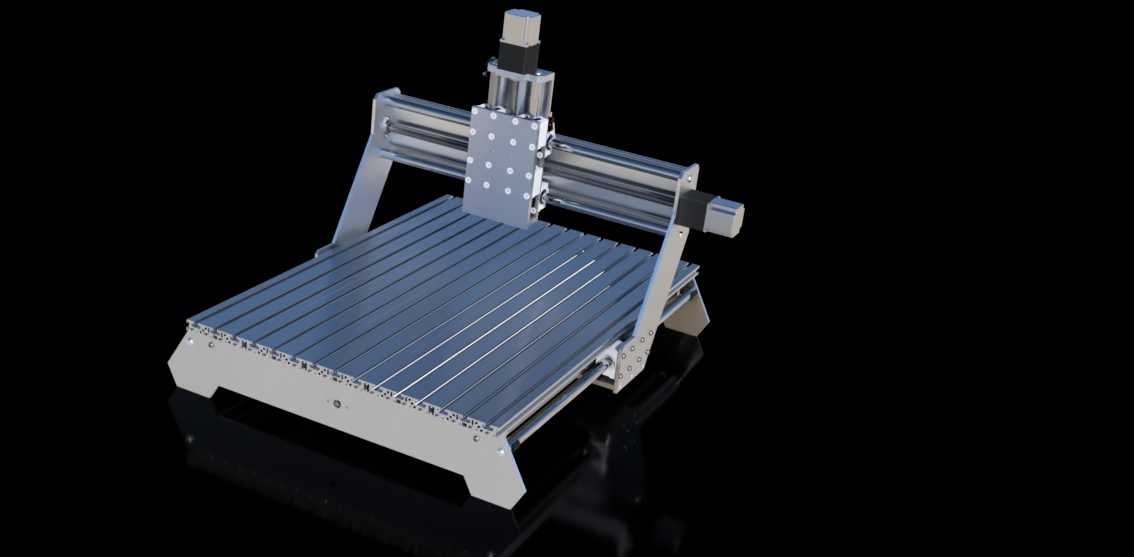

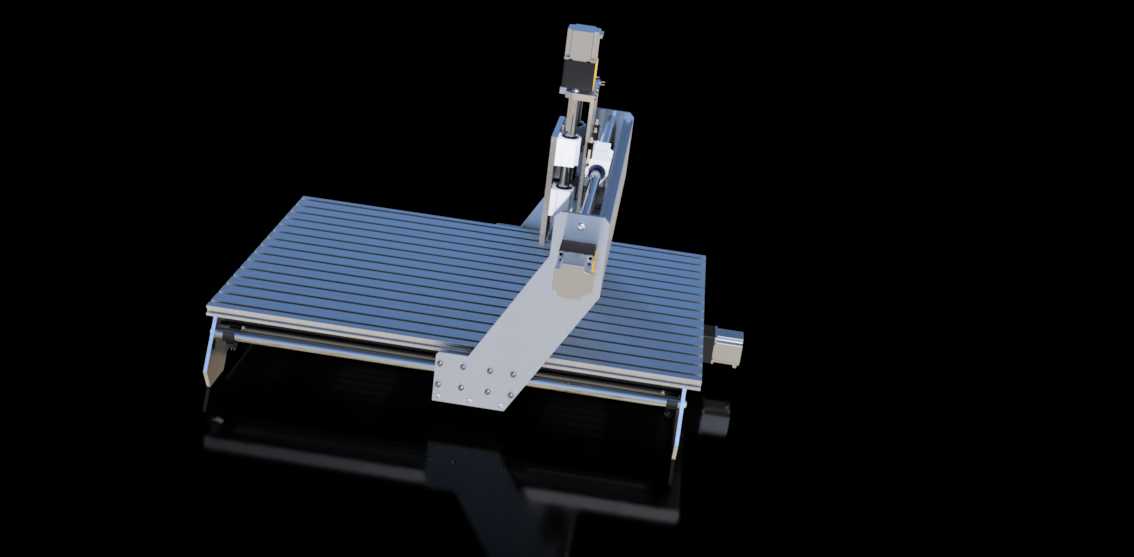

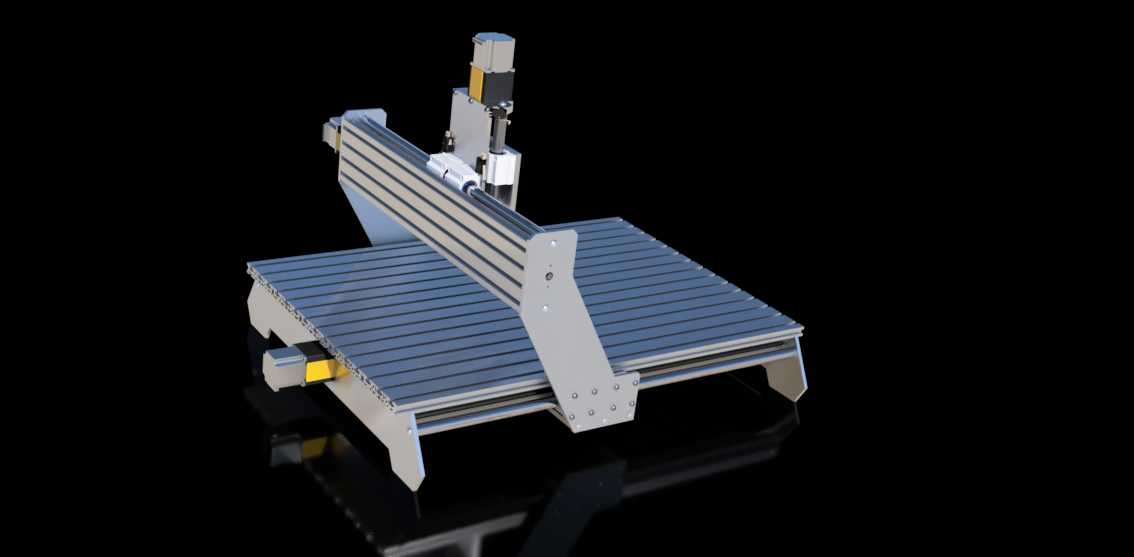

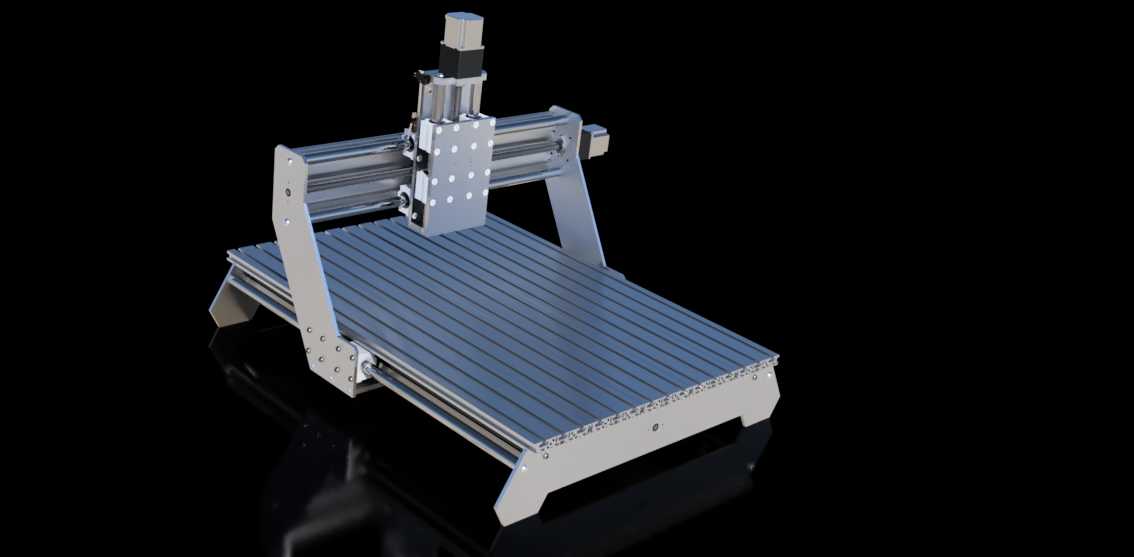

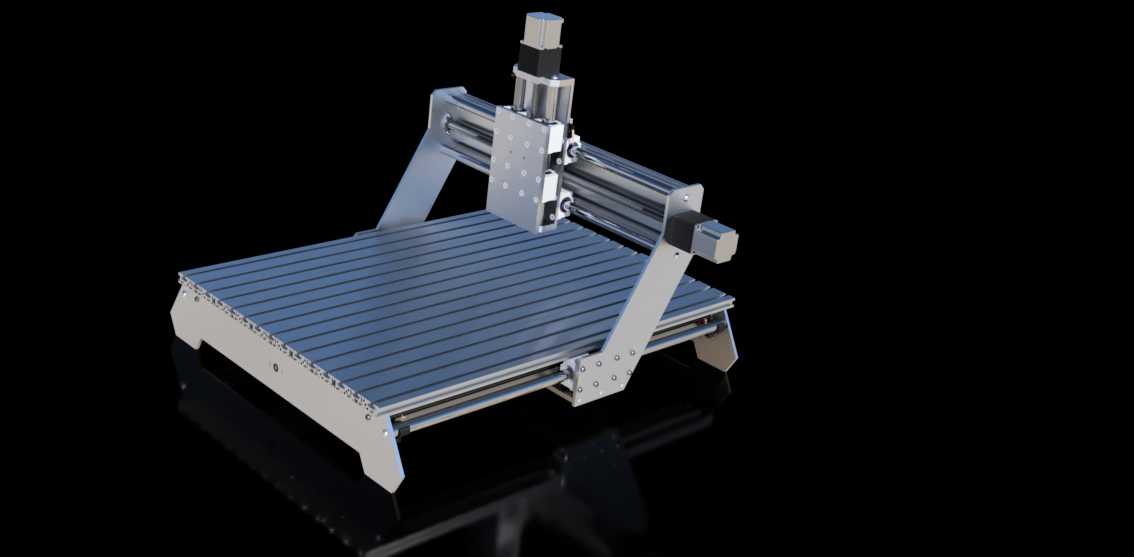

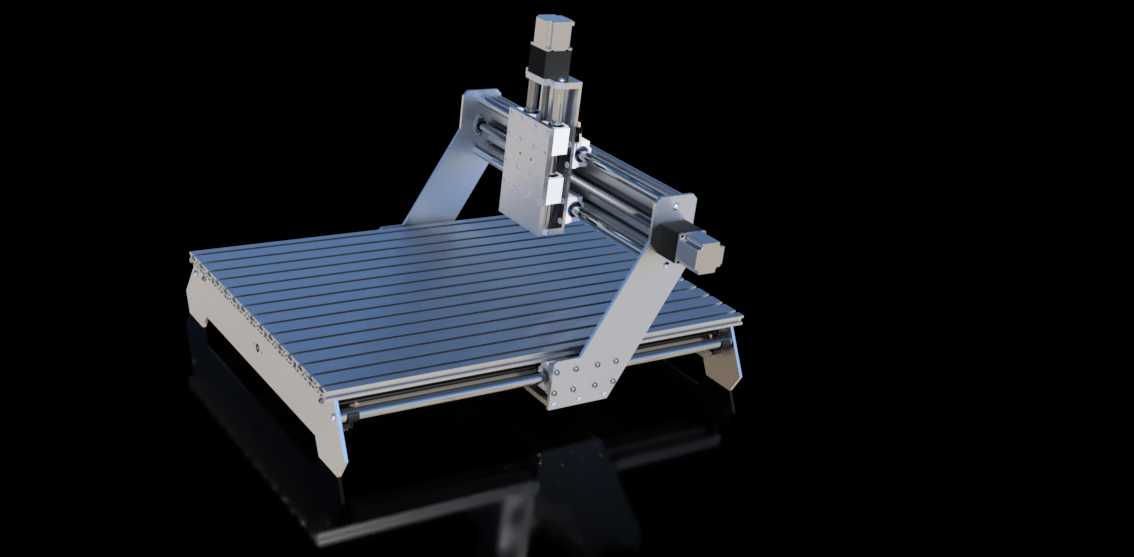

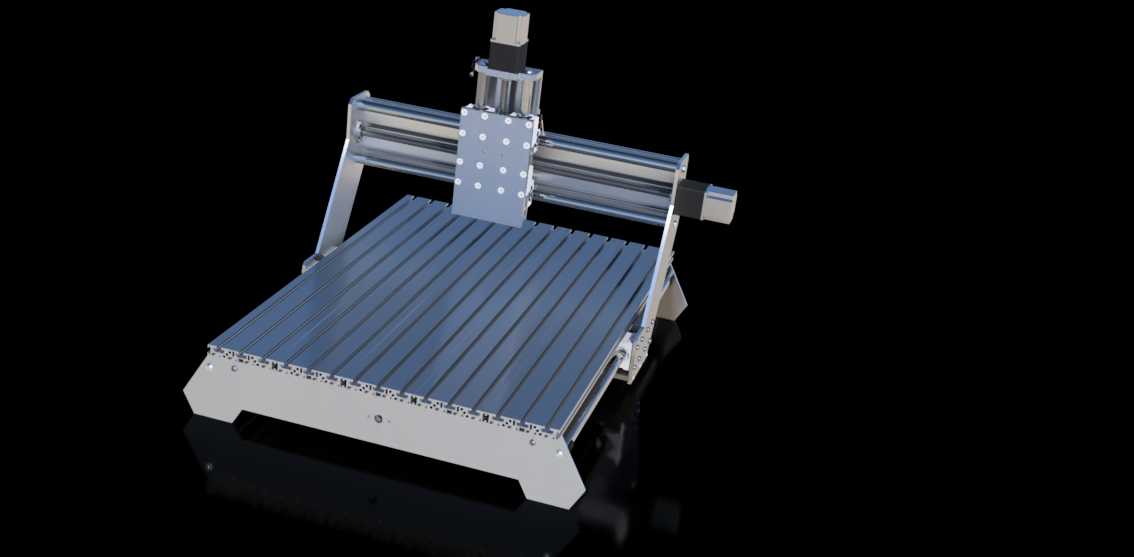

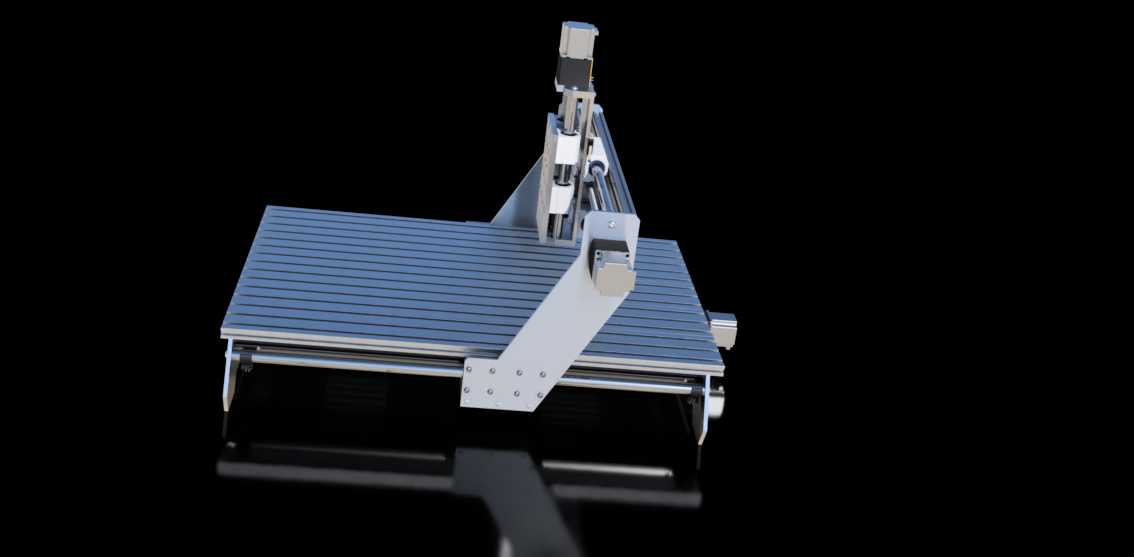

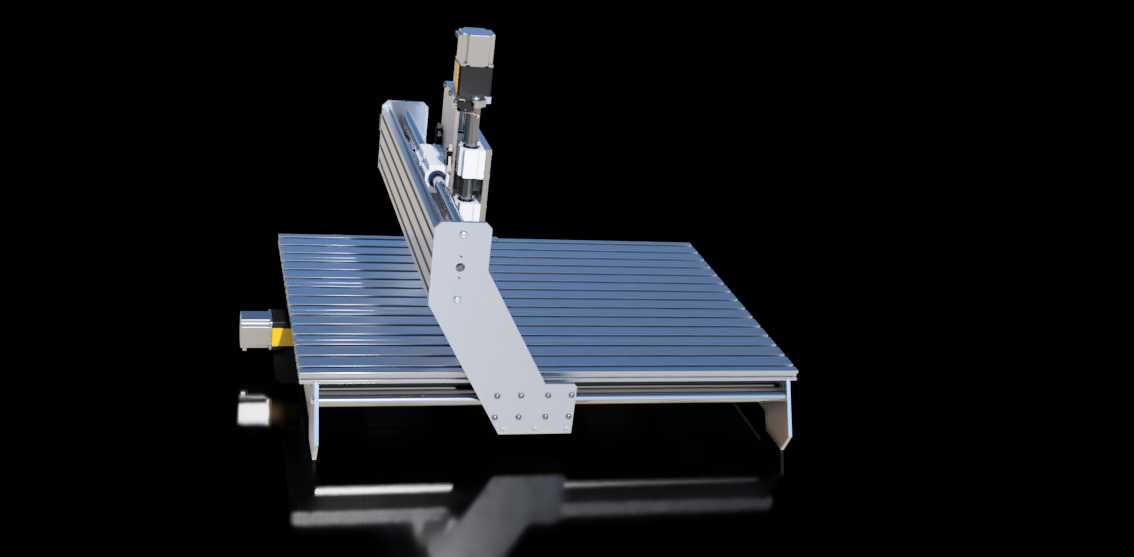

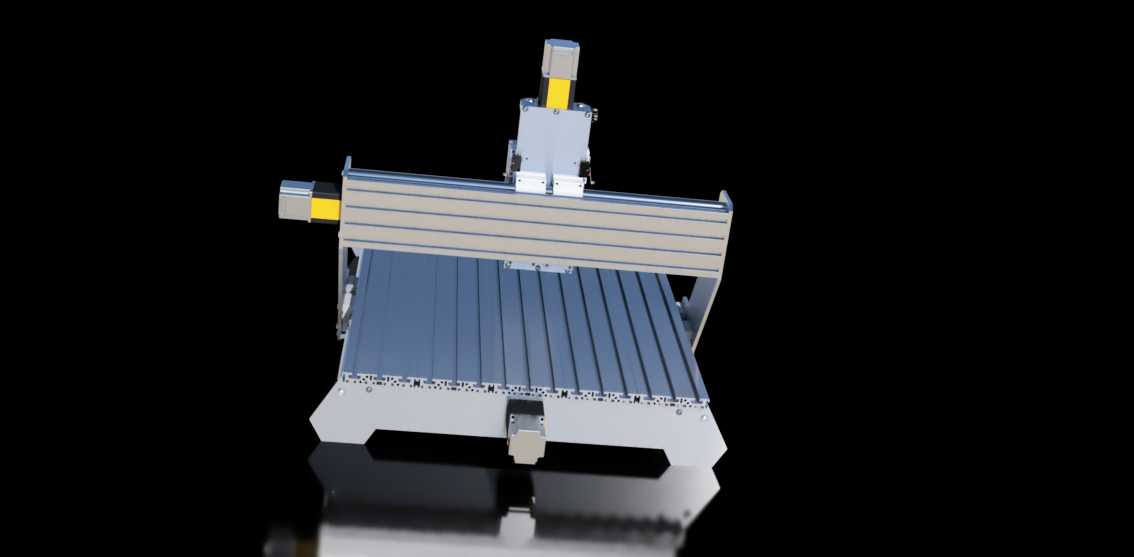

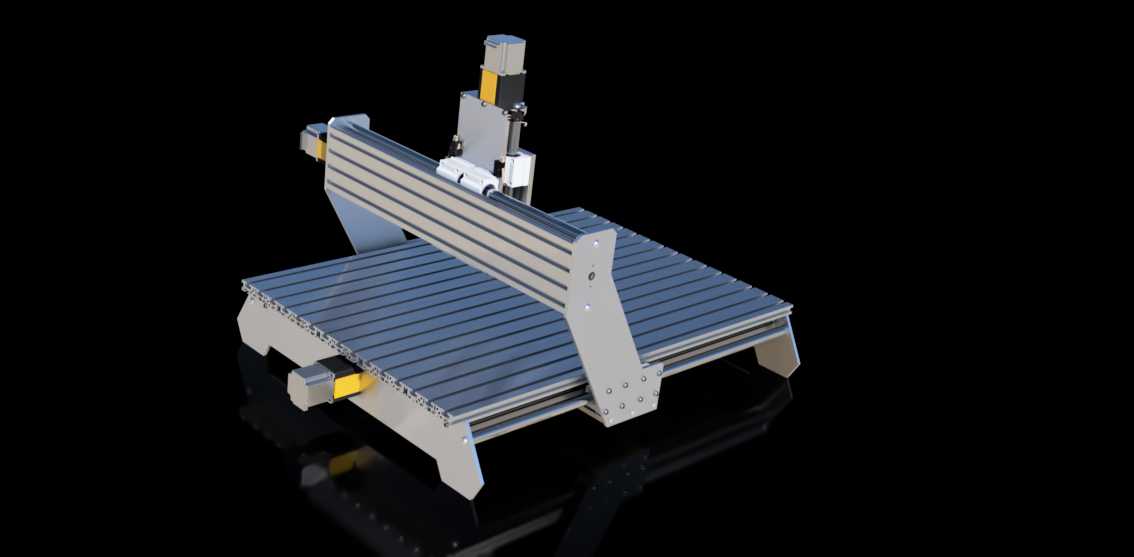

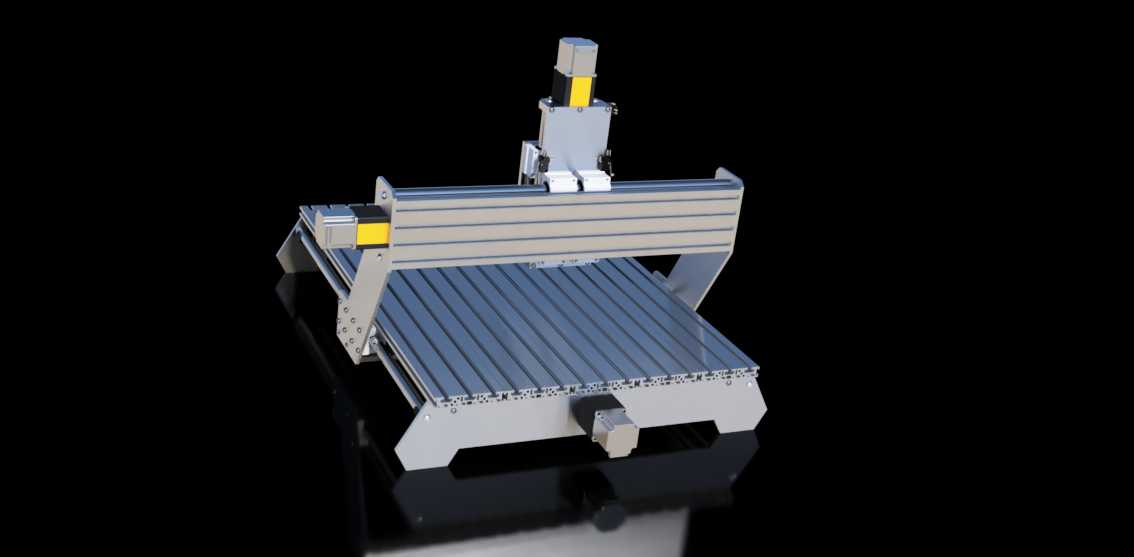

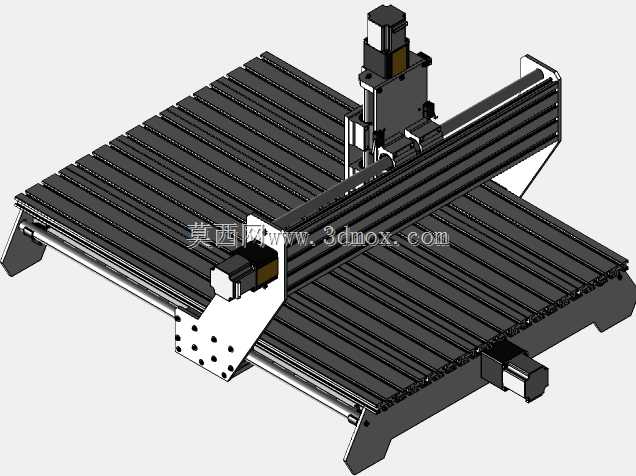

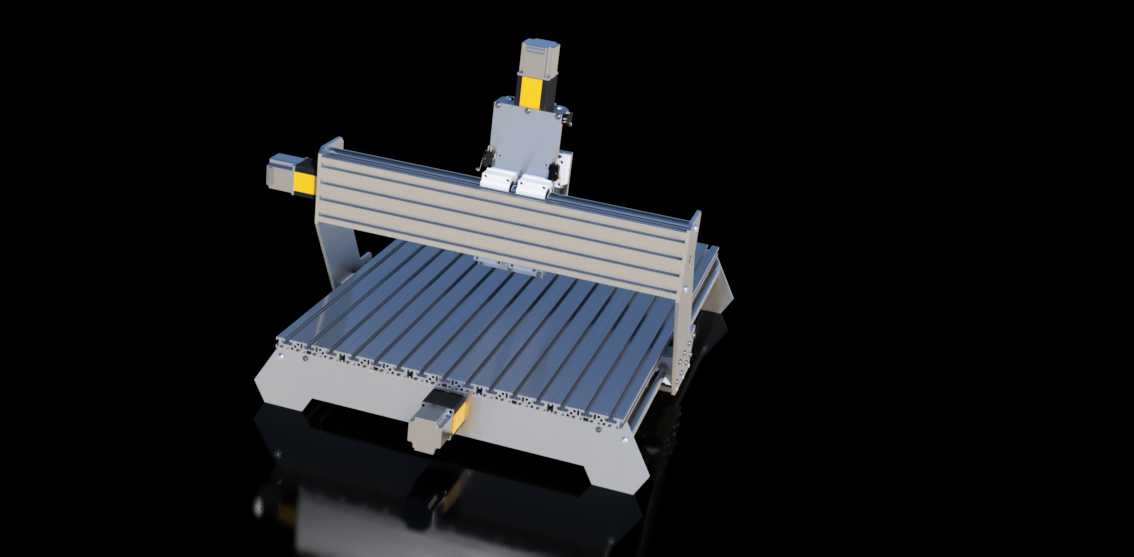

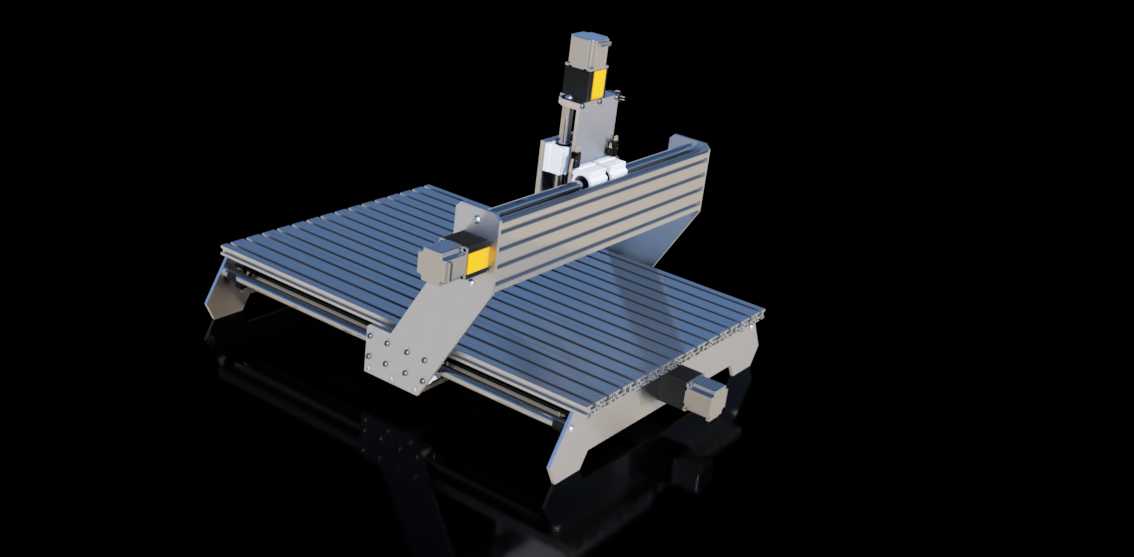

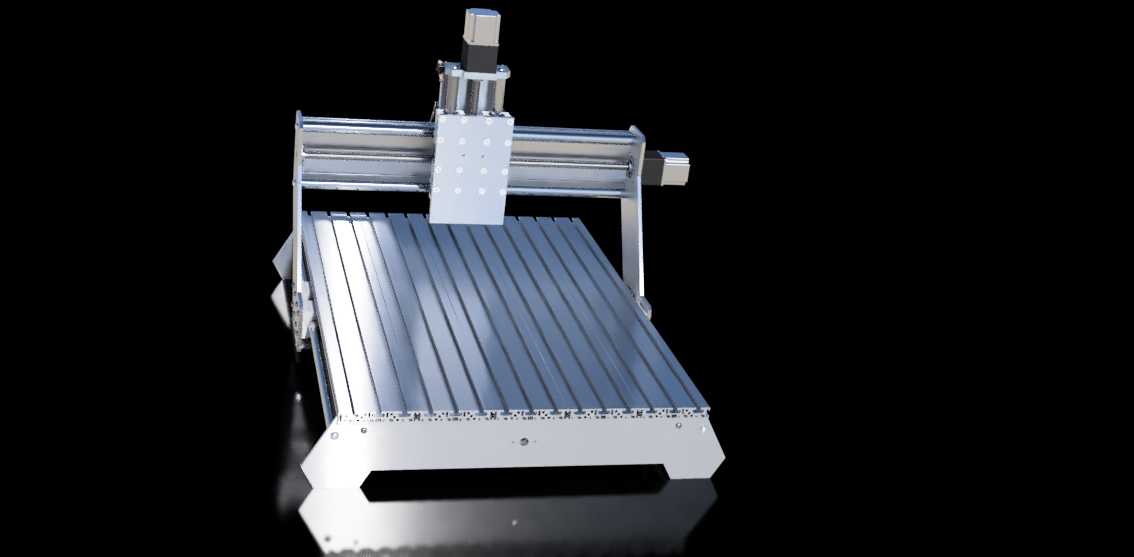

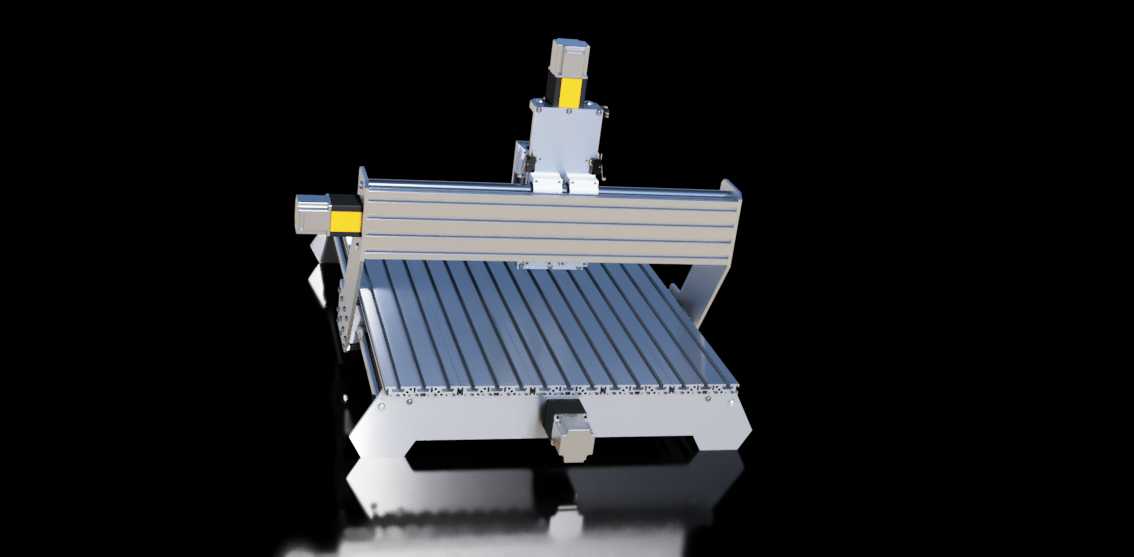

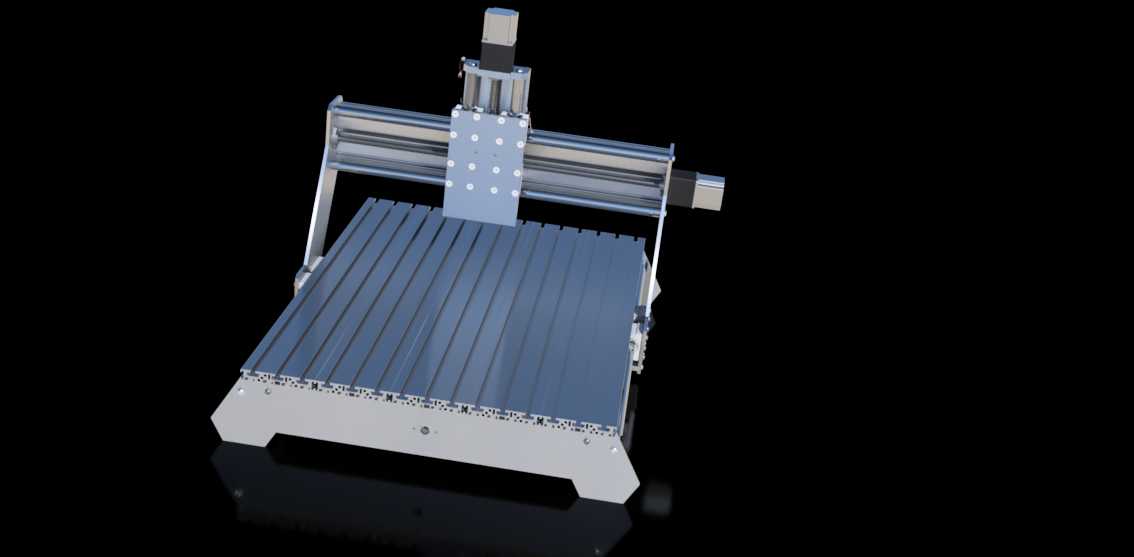

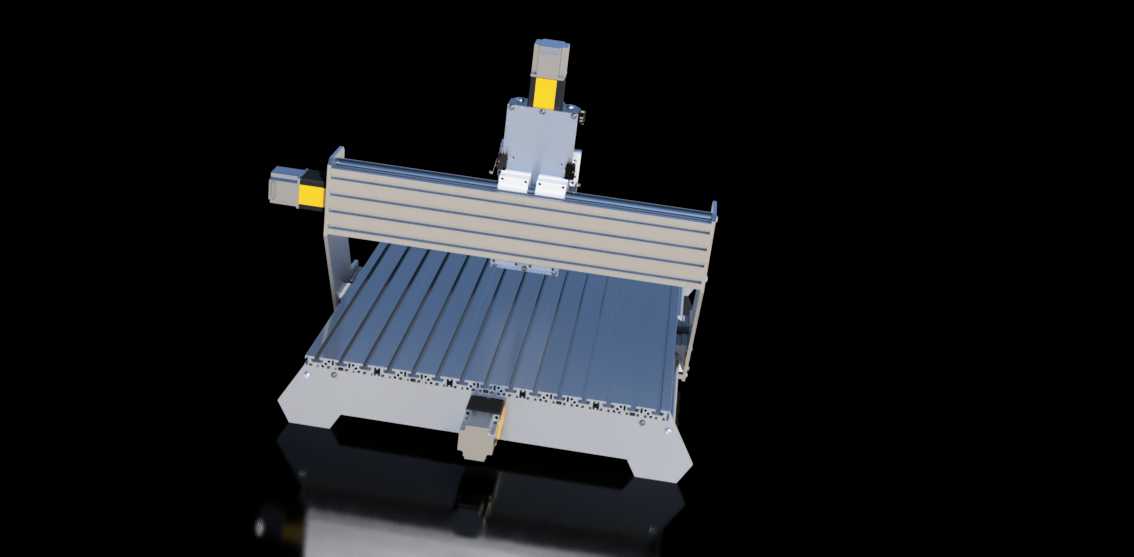

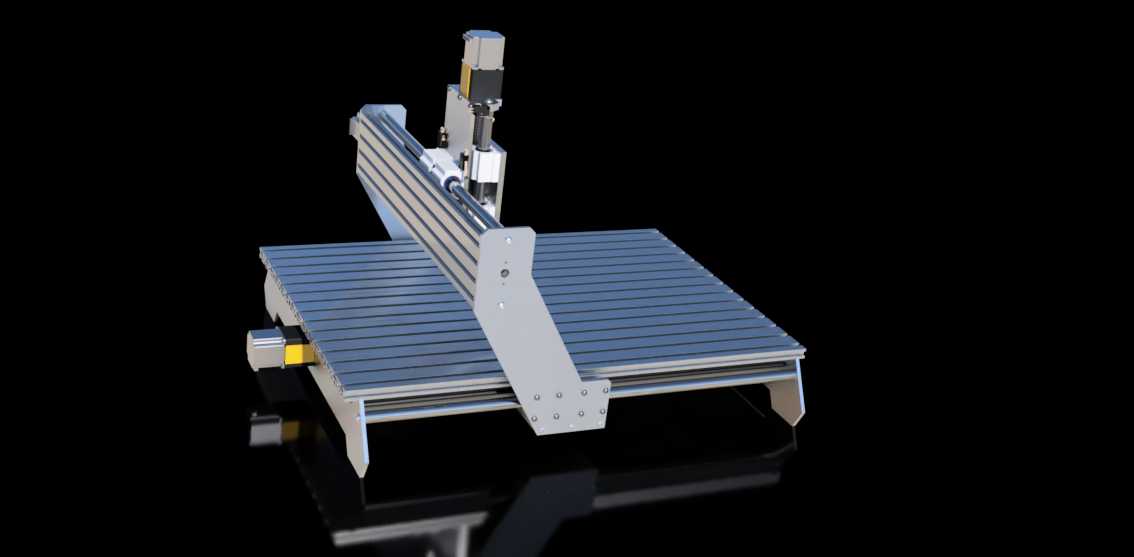

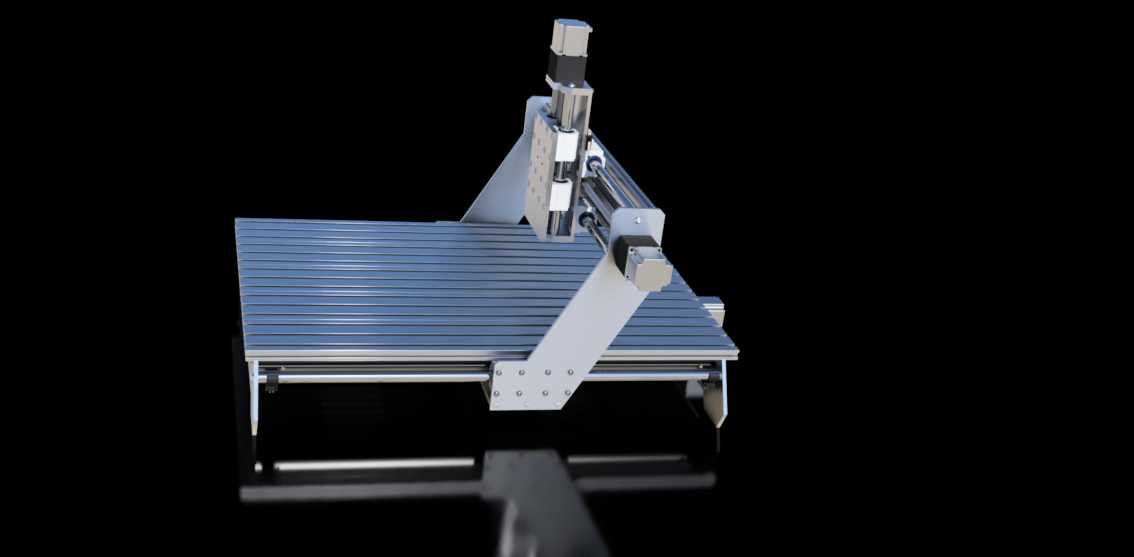

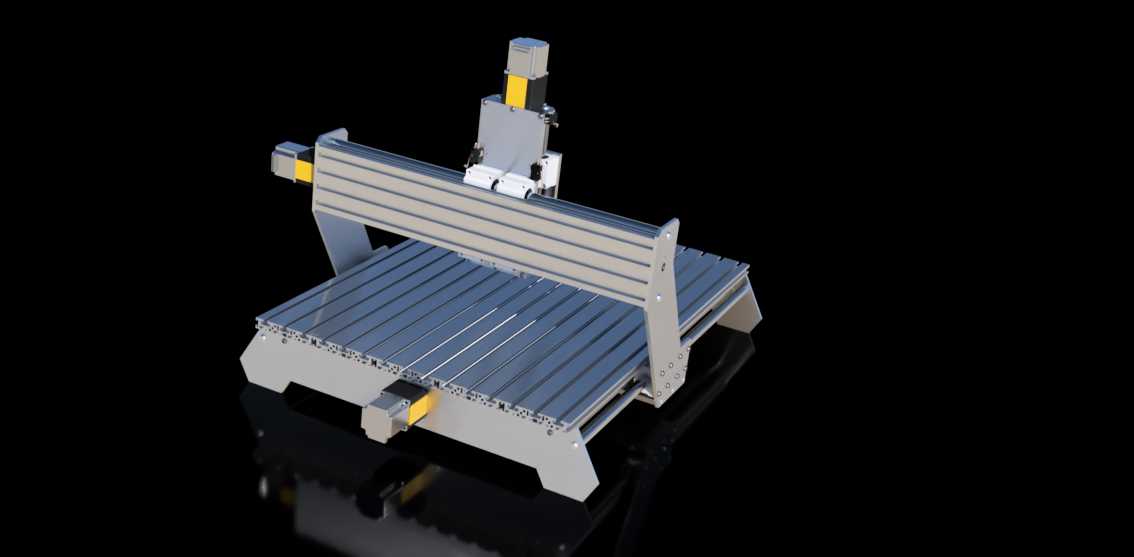

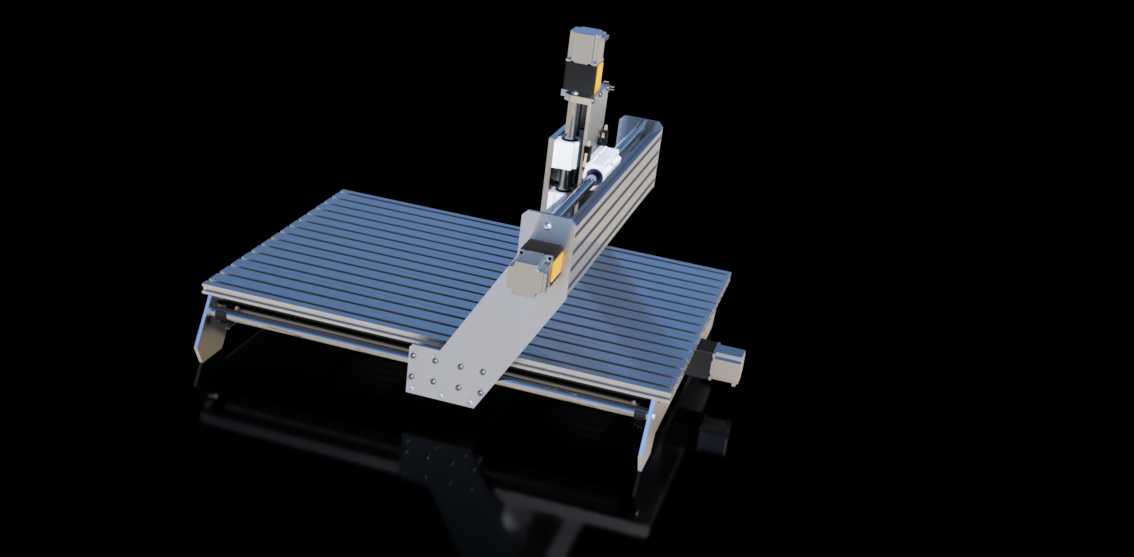

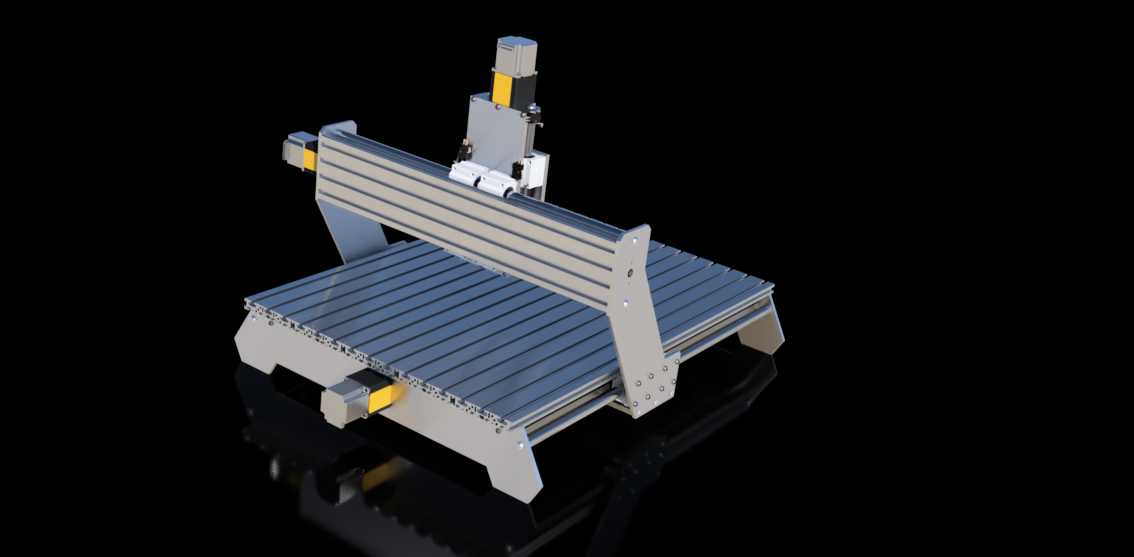

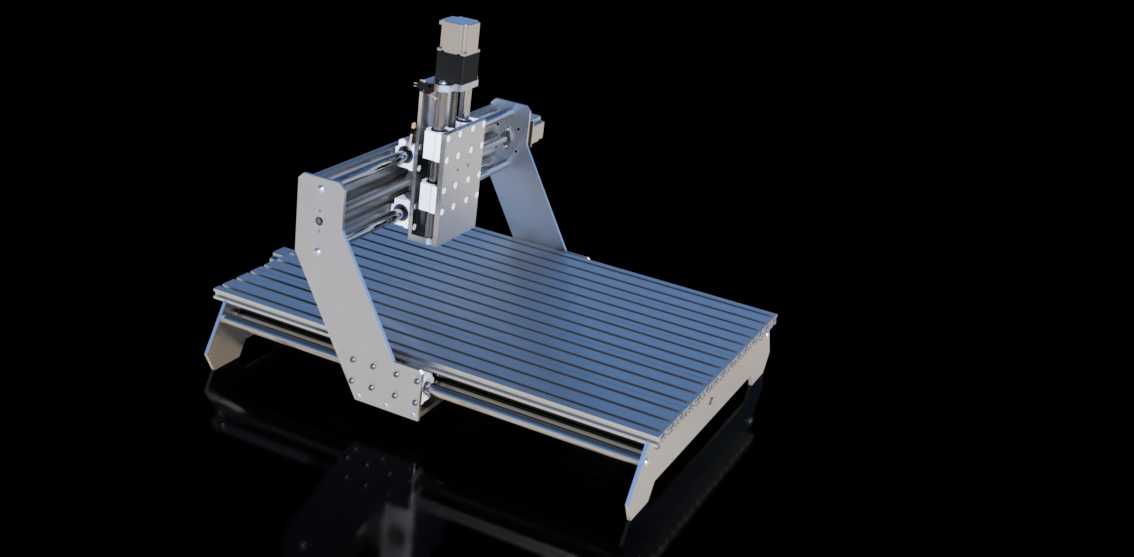

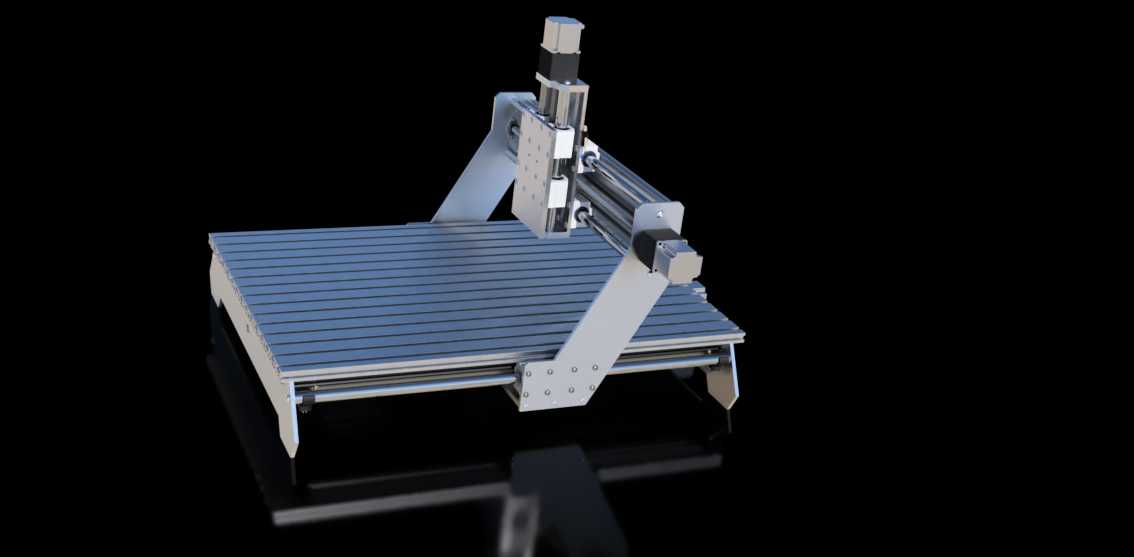

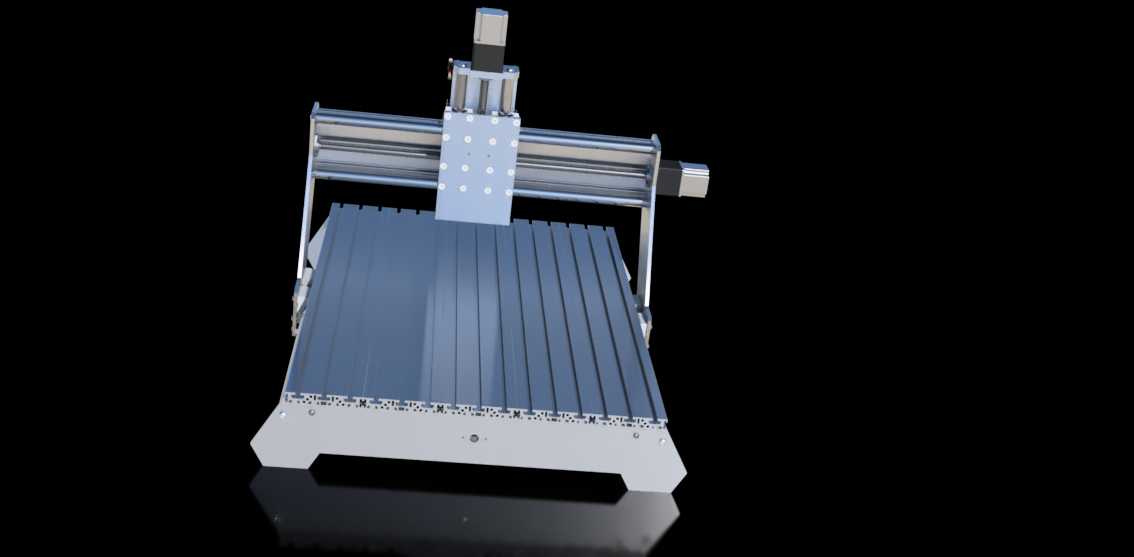

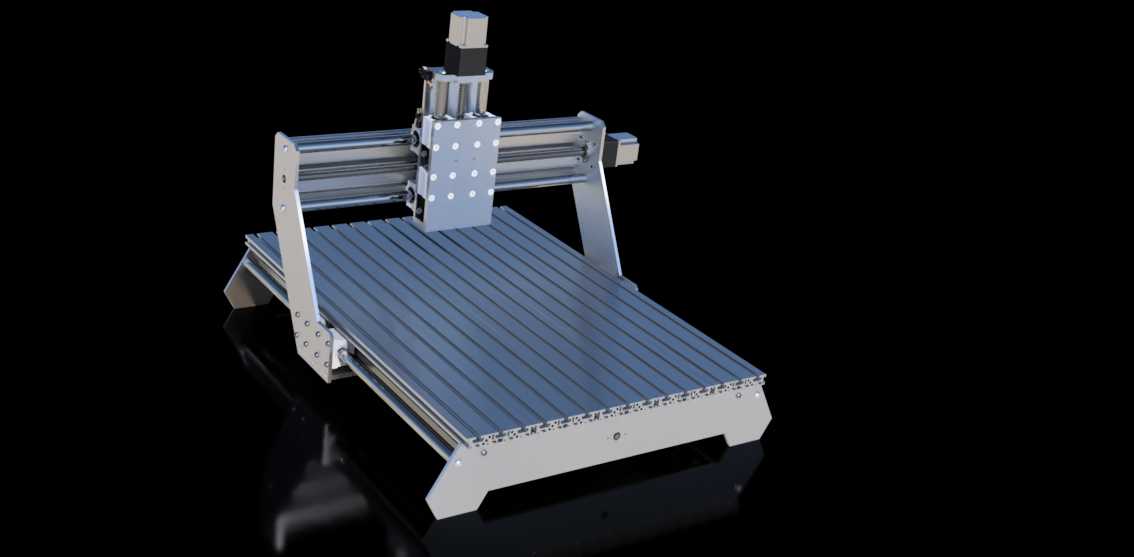

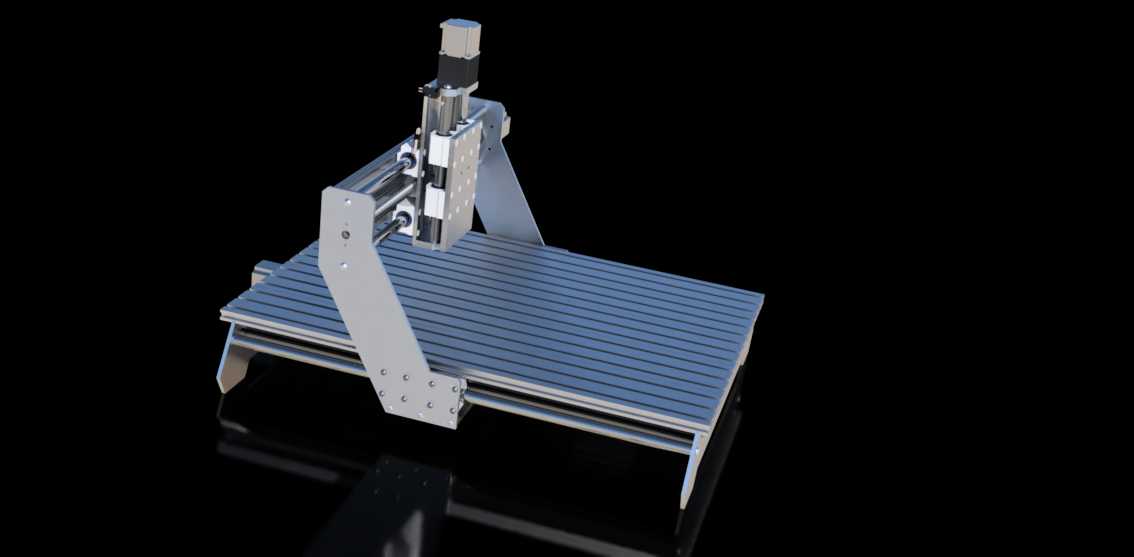

　　这款小型数控刨铣设备的整体框架采用标准工业铝型材拼接搭建，没有采用传统焊接床身的厚重结构，核心考量是面向个人加工场景、小型工坊的快速搭建需求，用户拿到对应加工件后可以依靠标准紧固件完成整机组装，不需要依赖大型焊接、机加工设备做二次床身处理，大幅降低了小型数控加工设备的搭建门槛。从结构布局来看，设备采用龙门移动式设计，加工台面固定在底部基座上，X轴传动组件沿台面两侧的纵向型材导轨布置，Y轴滑板搭载在X轴的横梁导轨上，Z轴主轴滑台垂直安装在Y轴滑板上，这种布局的优势在于运动部件重量控制均衡，运动过程中不会因为台面移动带来的负载变化影响加工精度，同时固定台面可以承载更重的待加工工件，不会因为工件重量变化改变Z轴的加工进给稳定性。

　　在实际应用场景中，这款设备可以覆盖小型铝件、塑料件、软金属板材的平面刨削、铣削、钻孔、简单浮雕加工需求，适合手板制作、小型零件打样、教学实训、个人DIY创作这类对加工行程要求不高，但对设备搭建成本、组装便捷度有较高要求的场景。相比工业级大型数控刨铣床，这款设备的安装边界控制在桌面级尺寸范围内，不需要单独做设备地基，普通承重合格的工作台就可以放置使用，整体占地面积控制在1立方米以内，搬运、移位都可以依靠2-3人手动完成，不需要动用吊装设备。

　　设计思路上，整台设备的连接件都采用标准角码、T型螺栓配合铝型材的T型槽完成固定，没有设计定制化的大型铸造连接件，一方面是降低零部件的加工成本，所有铝型材都可以直接切割标准长度获得，不需要开模做定制铸件，另一方面是方便用户后期根据自身加工需求调整设备行程，只需要更换对应长度的铝型材和传动丝杆，就可以拓展X、Y轴的加工范围，不需要重新设计整套床身结构。主轴部分采用标准的风冷主轴安装座，适配市面上常见的直径80mm的风冷高速主轴，用户可以根据自身的加工材质需求更换不同功率的主轴，不需要修改Z轴滑台的安装结构，互换性较强。

　　传动部分的设计采用滚珠丝杆配合线性导轨的组合，没有采用成本更低的同步带传动，核心是保障刨铣加工过程中的进给精度，尤其是在做小进给量的精刨工序时，滚珠丝杆的背隙可以通过预压调整控制在0.02mm以内，能够满足小型零件的加工精度要求。导轨全部采用密封式线性导轨，能够阻挡加工过程中产生的铝屑、塑料碎屑进入导轨滑块内部，延长日常维护的周期，普通使用场景下只需要定期在导轨表面涂抹润滑脂就可以保障运动顺畅。底部的加工台面采用T型槽铝型材拼接，用户可以直接通过T型螺栓搭配压块固定待加工工件，不需要额外制作定制夹具，常规尺寸的板材、方块零件都可以快速装夹固定，台面的型材间隙可以自然漏下加工产生的碎屑，方便后期清理加工区域。

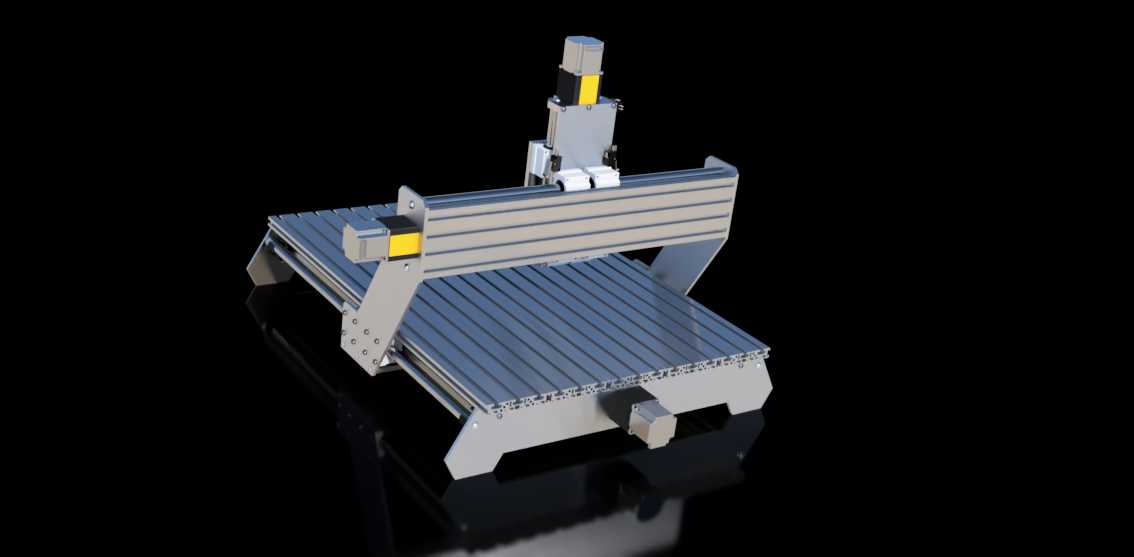

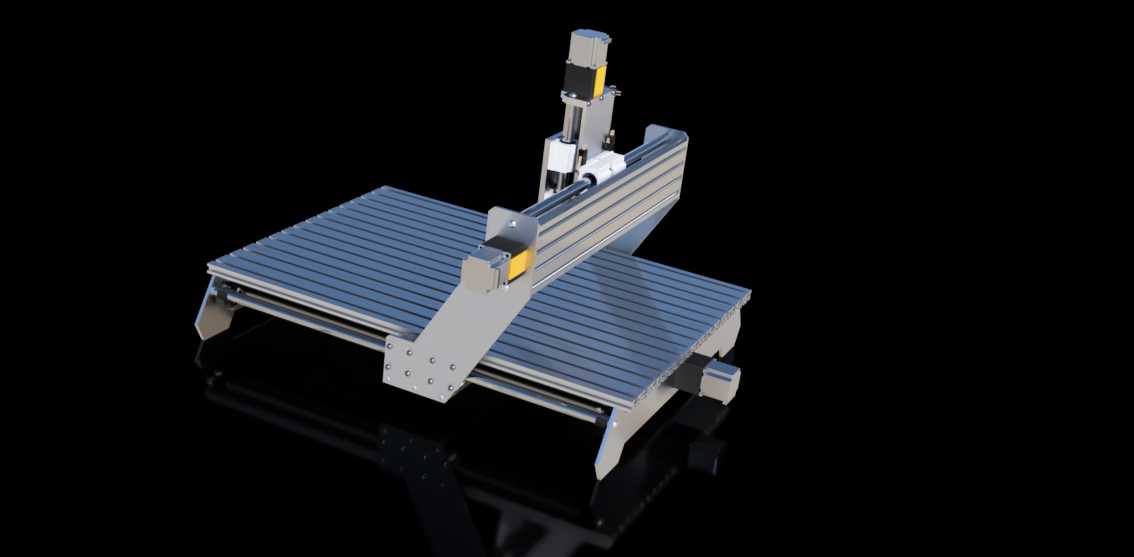

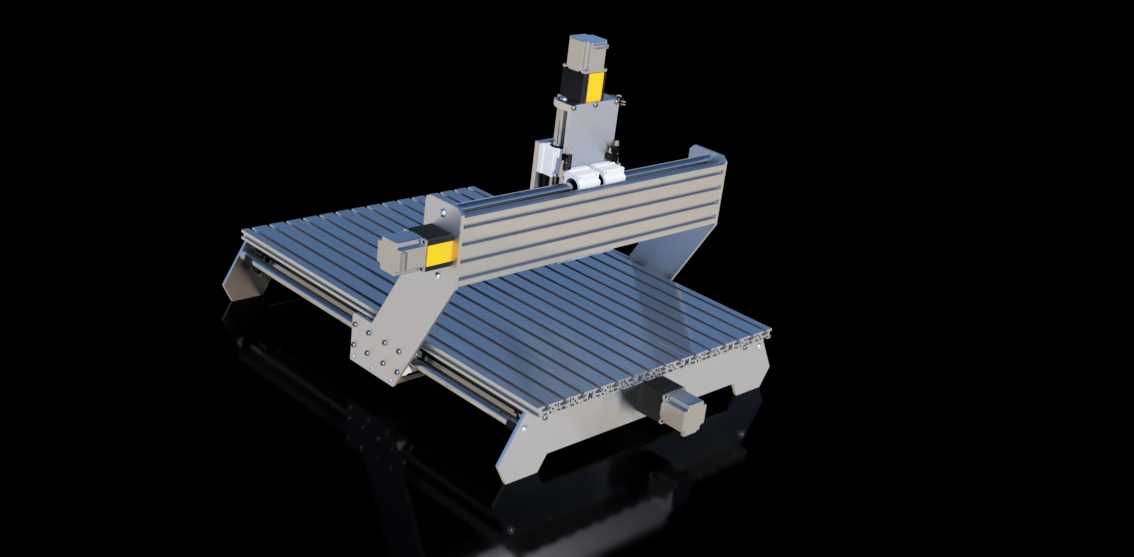

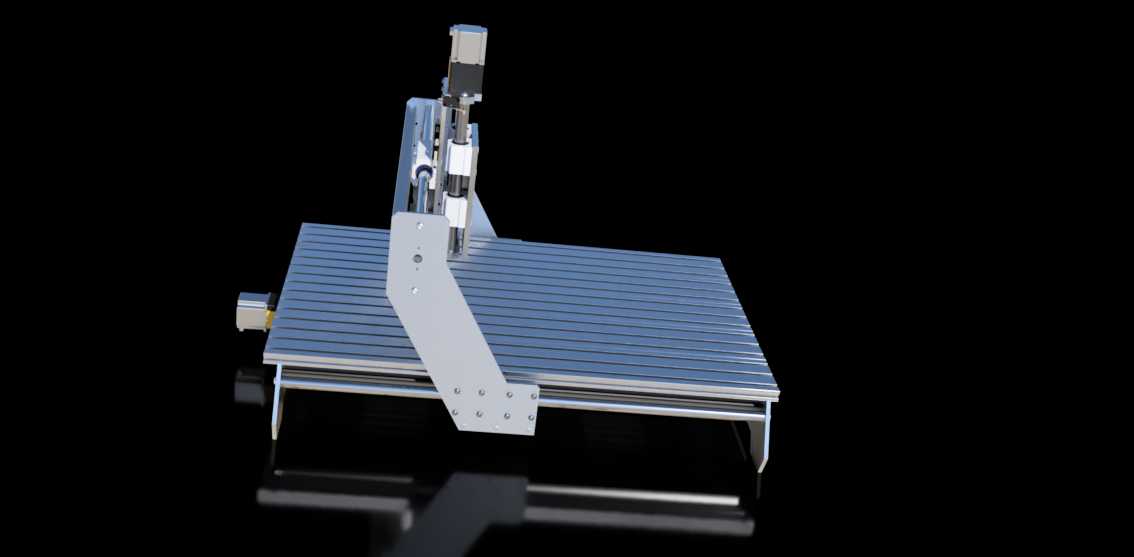

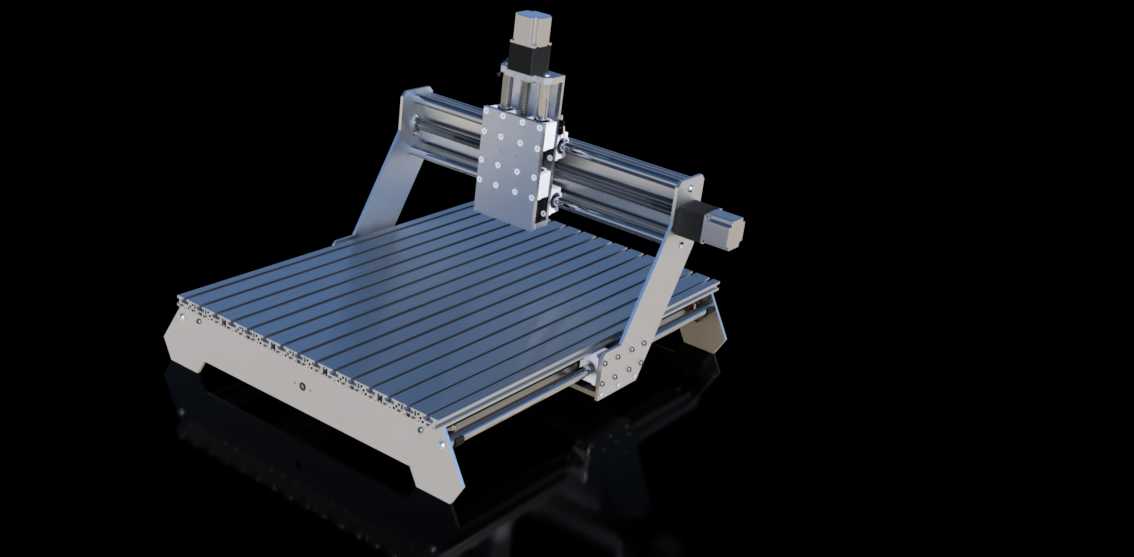

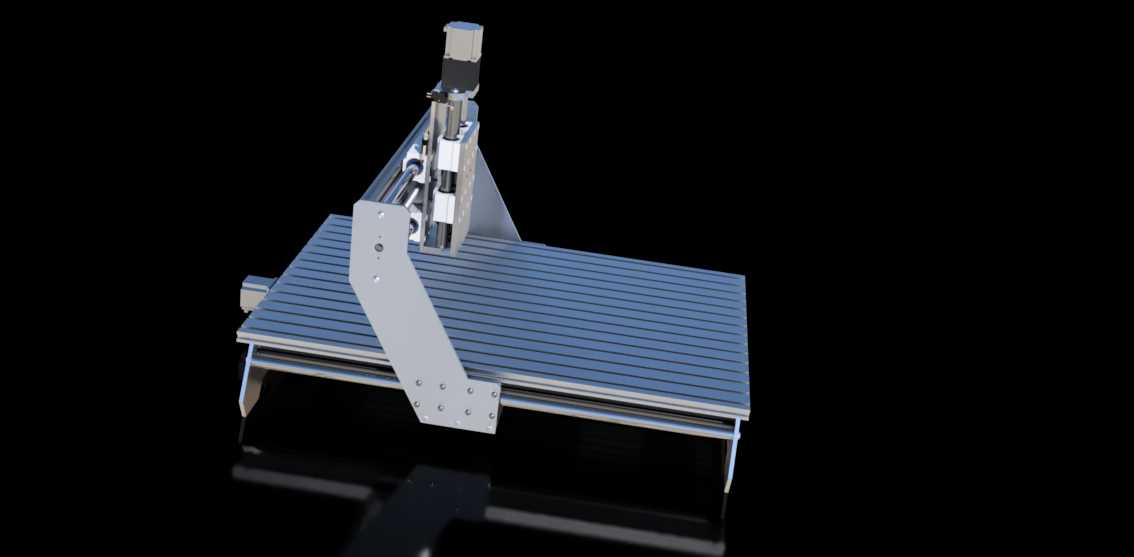

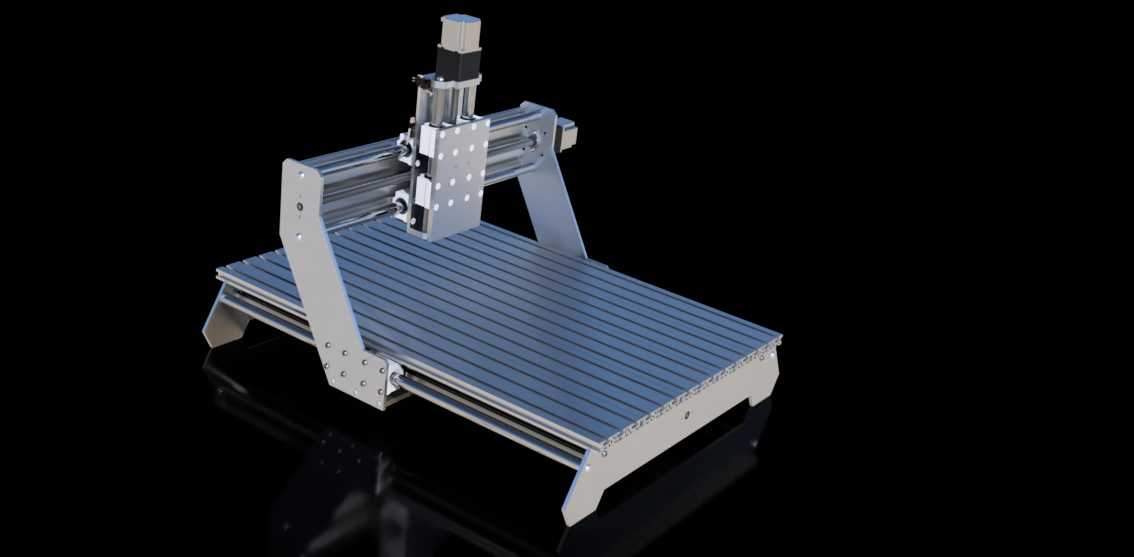

　　设备的两侧龙门支撑脚采用加厚铝板折弯加工，相比直接用铝型材做支撑，折弯铝板的整体刚性更强，能够抵消X轴高速运动时产生的侧向扭力，避免龙门架在往复运动过程中出现晃动，保障加工面的平面度。所有的传动丝杆端部都采用支撑座固定，一端采用固定端角接触轴承，另一端采用支撑端深沟球轴承，可以补偿丝杆高速转动过程中产生的热伸长量，避免长时间加工后丝杆因为热胀冷缩出现卡顿、精度下降的问题。电气安装槽直接预留在内侧铝型材的槽位内，所有的电机线、主轴线都可以隐藏在型材槽内，搭配线槽盖板可以做到线路不外露，避免加工过程中碎屑刮破线路，也让整台设备的外观更加整洁，不会出现线路杂乱影响操作的问题。

　　从安装边界来看，设备的最大加工行程控制在400mm×300mm×100mm范围内，完全可以覆盖绝大多数小型零件的加工需求，设备的操作侧预留了足够的操作空间，用户在装夹工件、更换刀具的时候不会被框架结构干涉，Z轴的滑台行程做了硬限位设计，避免主轴下行超程撞坏加工台面，X、Y轴的两端也都安装了限位开关，设备回零、超程的时候可以自动触发停止，避免运动部件脱轨造成设备损坏。整体结构没有多余的装饰性部件，所有的结构件都承担对应的刚性支撑、传动或者安装功能，没有为了外观做不必要的异形设计，所有零部件都可以通过常规机加工、标准件采购获得，完全适合个人用户、小型工坊自行搭建使用，也可以作为数控设备教学的实训结构案例，帮助学习者理解龙门式数控加工设备的传动原理、结构布局逻辑。
