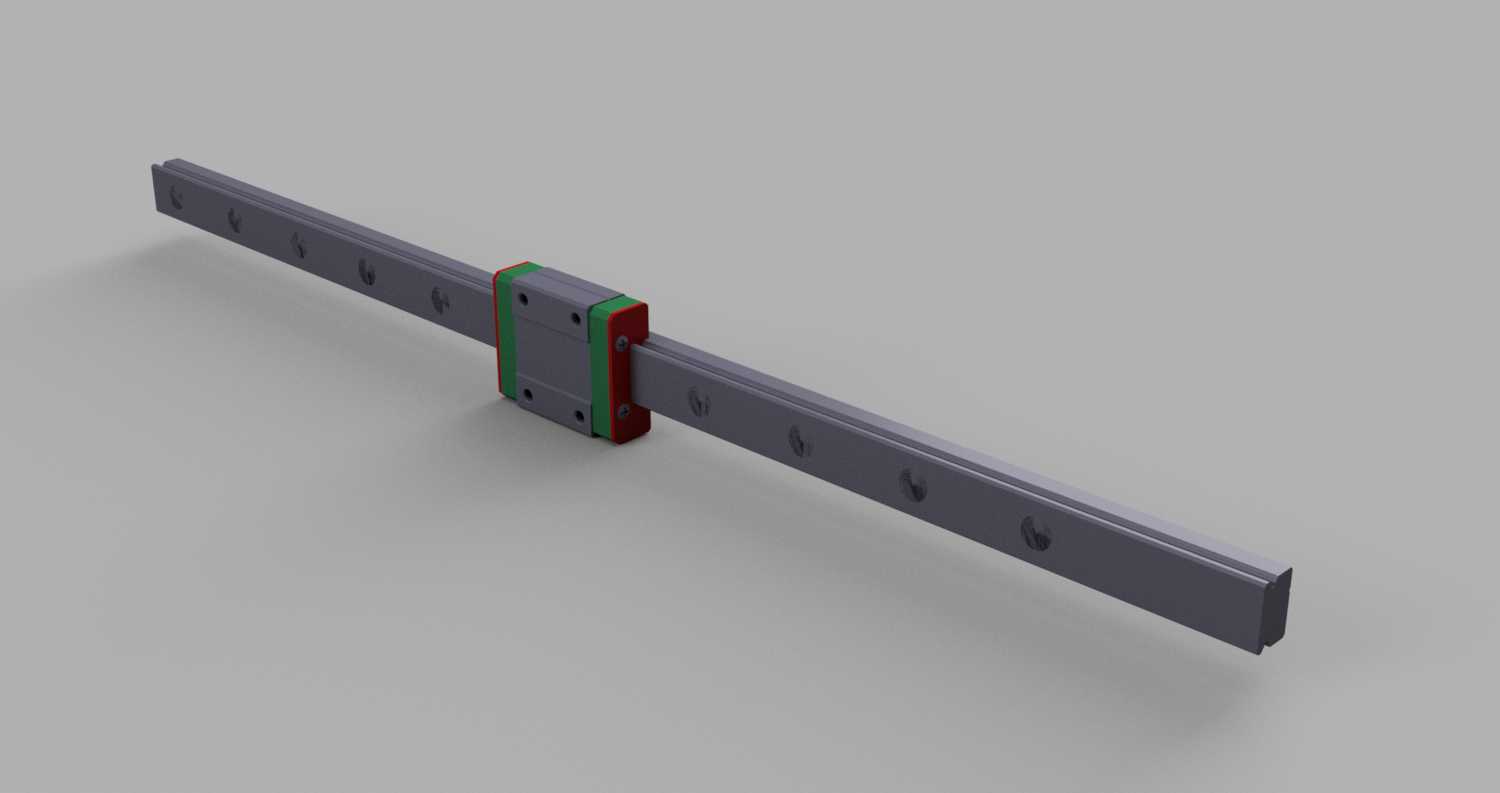

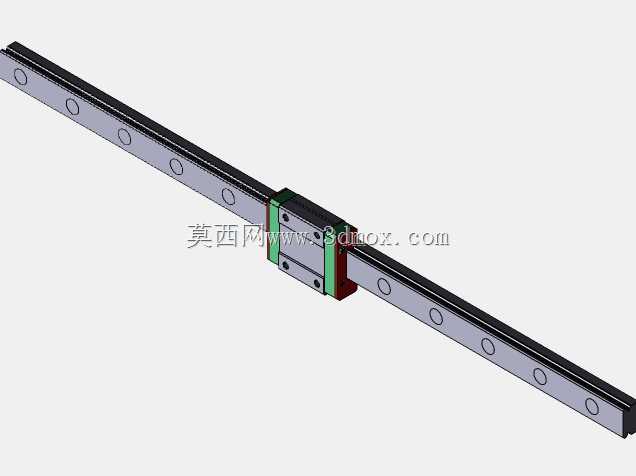

微型直线导轨MGN12C配300mm滑轨组件

　　在桌面级精密检测设备、小型自动化送料模组、3D打印运动轴、实验室微量取样机构这类对安装空间有严格限制的场景里，微型直线导轨的选型直接决定了整套机构的运行精度与寿命。这款MGN12规格的导轨组件搭配300mm长度的钢轨，刚好适配多数小型设备单轴的有效行程需求，不会因为轨长冗余挤占其他功能部件的安装空间，也不会因为有效行程不足导致机构动作无法覆盖全部工位。从实际装配的角度看，这类微型导轨的滑块采用四方型标准结构，安装孔位完全符合行业通用的安装尺寸规范，不需要在安装基板上额外加工非标避让位，普通的6061铝基板或者45号钢安装面只要保证平面度在0.02mm以内，就可以直接通过内六角螺丝完成滑块与负载平台的固定，

　　导轨本体的安装孔间距也遵循同规格产品的通用标准，排布在300mm的轨身上，固定后导轨的直线度可以保持在每米0.01mm以内，完全满足轻载场景下的运动精度要求。滑块内部的循环滚珠结构在设计时就考虑了微型部件的载荷特性，针对径向、反径向、侧向的载荷都做了均匀的滚道排布，即使负载平台存在一定的偏载，只要在额定载荷范围内，滑块运行时就不会出现卡顿或者爬行的问题，日常运行时的摩擦阻力可以控制在极低的水平，搭配42型步进电机或者20W伺服电机就可以驱动，不需要额外配置大扭矩的动力部件，能进一步压缩整套运动机构的体积。很多初次接触小型设备设计的工程师容易忽略导轨的防尘设计，这款滑块两端自带的密封刮片可以在滑块往复运动时刮除钢轨表面附着的细小铝屑、

　　灰尘，避免杂质进入滚道造成滚珠磨损，在普通的工业车间环境下使用不需要额外加装防尘罩，减少了附属部件的设计工作量。从安装边界来看，300mm长度的钢轨总宽度只有12mm，滑块的总高度也控制在10mm左右，整套组件安装完成后，运动部分的总厚度不会超过16mm，对于那些内部空间高度受限的小型设备，比如便携式视觉检测装置、桌面型点胶机的Z轴结构，这种小尺寸的导向组件几乎是唯一的选型方向。在设计对应的安装结构时需要注意，导轨的固定螺丝需要采用对应规格的沉头螺丝，螺丝拧紧后顶面不能高出导轨的安装基准面，否则会导致滑块运行到对应位置时出现磕碰，另外导轨的两端建议配置软质限位块或者硬限位挡块，避免滑块在超程运行时从钢轨端部脱落，

　　因为微型导轨的滑块如果受到外力撞击从轨身脱出，内部的循环滚珠很容易散落，重新组装后的精度会出现明显下降。这类导轨的运行噪音控制也有明显优势，因为滚道和滚珠的加工精度都达到了微米级，在1m/s以内的运行速度下，几乎不会产生明显的机械噪音，适合应用在对环境噪音有要求的实验室设备、办公类自动化装置里。另外钢轨的材质采用轴承钢淬火处理，表面硬度可以达到HRC58-62，长期往复运行的磨损量极小，正常维护条件下的使用寿命可以达到上万小时，不需要频繁更换导向部件，降低了设备的后期维护成本。在实际建模过程中，这类标准件的模型需要准确还原所有安装孔位的位置、尺寸，以及滑块和导轨的配合间隙，在做装配干涉检查时，要预留出滑块上安装螺丝的操作空间，避免出现装配时扳手无法到达螺丝位置的问题，同时还要考虑导轨润滑脂嘴的位置，预留出定期加注润滑脂的操作空间，不要把其他部件布置在油嘴的正前方，导致后期维护时无法完成注脂操作。对于需要做运动仿真的场景，模型的配合约束要完全还原实际的滑动副特性，限制除沿导轨长度方向之外的所有自由度，保证仿真结果和实际运行状态一致，避免因为模型约束错误导致后续的结构设计出现偏差。
