带滑轮组件的直线导向滑动导轨结构

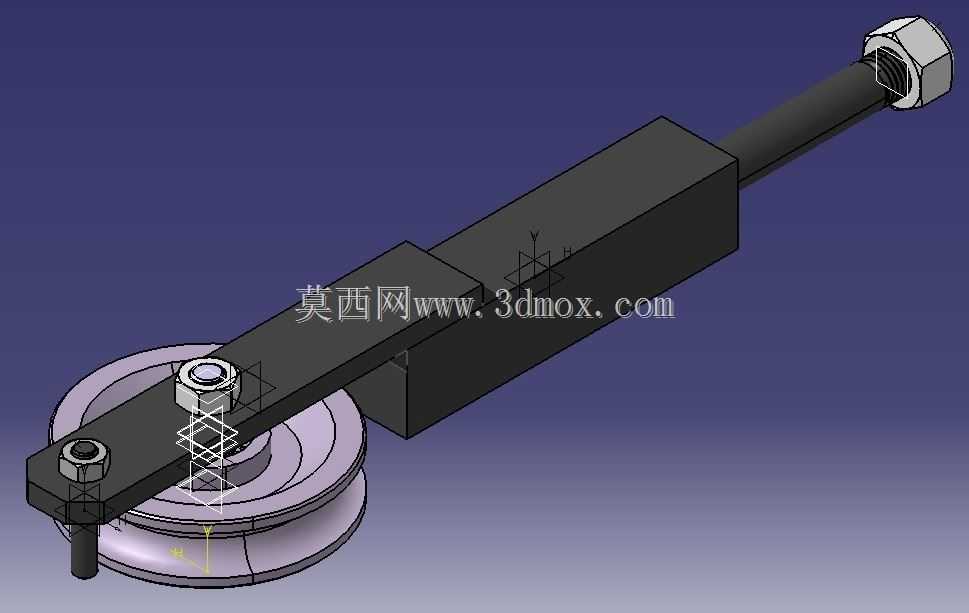

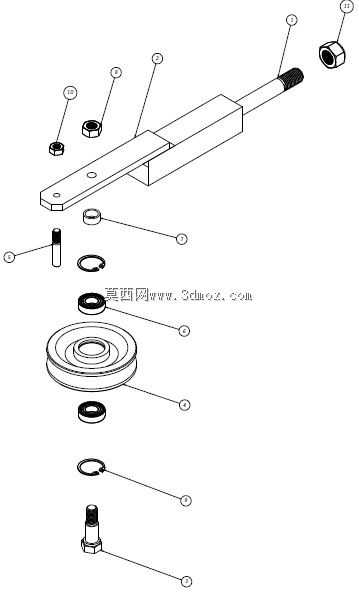

　　这套滑轮导向组件的结构设计，最初是面向轻工自动化生产线的工位平移需求做的适配，在实际产线场景里，这类结构常被用在检测工位的工件滑台、小型移栽机构的导向段，相比纯滑动摩擦的导轨结构，带滑轮的设计能把滑动摩擦转化为滚动摩擦，在轻载、短行程的往复运动场景下，能有效降低驱动端的负载，哪怕是用小型气缸或者步进电机直连，也能实现顺畅的往复动作，不会出现低速爬行的问题。从结构拆分来看，整套组件包含导轨主体、安装支架、滑轮组、轴向限位件、密封挡圈、连接紧固件几个核心部分，导轨主体采用冷拉型钢加工成型，截面做了等厚度设计，安装面的平面度公差控制在0.1mm每百米范围内，能保证滑轮滚动过程中不会出现卡滞、偏磨的问题。

　　安装支架采用折弯钢板焊接后去应力处理，支架上预留的安装孔做了长圆槽设计，安装时可以根据实际装配公差微调滑轮与导轨的配合间隙，不需要额外做配磨加工，能大幅降低现场装配的调整难度。滑轮部分采用带深沟球轴承的内嵌结构，滑轮外圈做了圆弧滚道设计，和导轨的侧面导向面做线接触配合，相比点接触的滚珠结构，能承受更大的径向倾覆力矩，在工位带载平移时，哪怕工件重心偏离导轨中心一定距离，也能保证运动平稳，不会出现滑轮脱轨的问题。轴向限位件分别布置在滑轮的两侧，采用轴用挡圈加隔套的组合结构，隔套的厚度经过精确计算，装配后滑轮的轴向窜动量控制在0.05mm以内，既不会因为间隙过大出现晃动，也不会因为过盈配合导致滑轮转动卡涩。密封挡圈布置在滑轮的外侧，

　　能阻挡生产环境中的粉尘、切削碎屑进入轴承内部，在有少量切削液飞溅的机加工工位场景下，也能保证轴承的使用寿命，不需要频繁拆解维护。连接紧固件采用内六角圆柱头螺钉，螺钉的沉孔深度做了精确控制，装配后螺钉头不会突出支架安装面，避免和周边设备结构发生干涉。从安装边界来看，整套导轨组件的安装基准面为支架的底面，底面做了铣平处理，粗糙度达到Ra1.6，安装时只需要将底面贴合在设备的安装框架上，通过预留的螺栓孔锁紧即可，导轨的有效行程可以根据实际使用需求截取对应长度，不需要修改滑轮组件的配合尺寸，适配性较强。在设计过程中，特意对滑轮的预紧力做了可调节设计，通过支架上的偏心调节螺栓，可以微调滑轮对导轨的压紧力，在不同负载、不同运动速度的场景下，

　　都能调整到合适的配合状态，既保证运动过程无间隙，也不会因为压紧力过大导致滚动阻力上升。另外，导轨的两端预留了缓冲件安装位，可以根据需求加装聚氨酯缓冲头，在滑台运动到行程端点时起到缓冲作用，避免硬碰撞产生的噪音和结构变形。这套结构的所有零部件都采用常见的标准型材和标准件加工，没有特殊的定制异型件，加工成本较低，替换维护也很方便，在小型自动化设备、检测仪器、轻工输送线的短距离平移导向场景下，都有很高的适配性，建模过程中所有配合面都做了公差匹配，装配时不会出现干涉问题，结构工程师可以直接根据实际安装空间调整导轨长度和支架尺寸，快速适配不同的设备需求。
