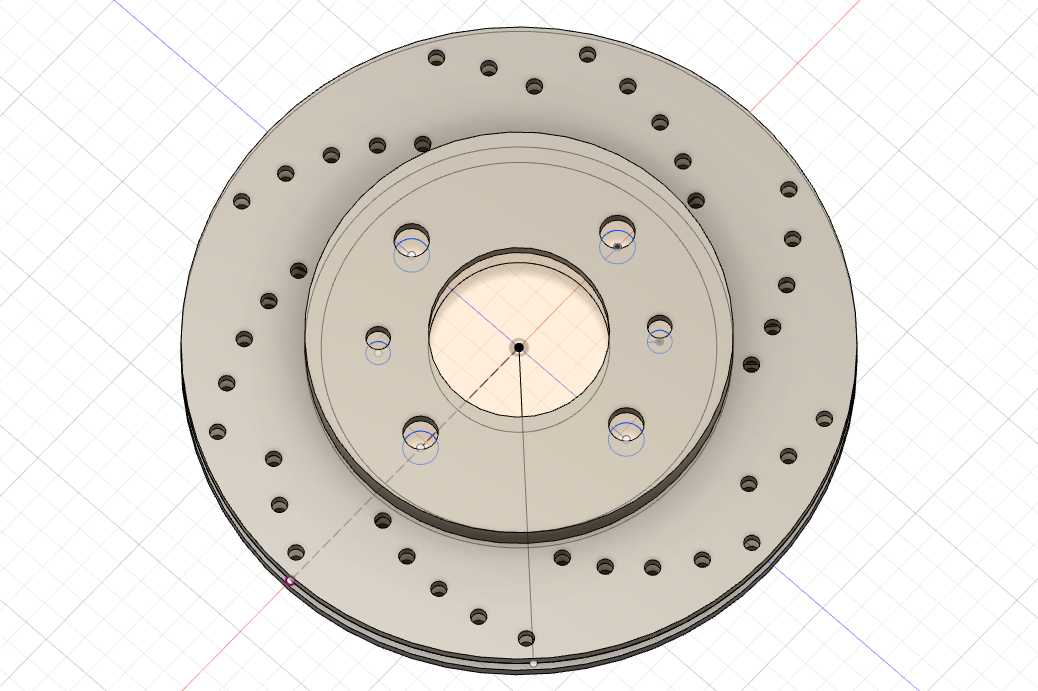

标致205GTI雪铁龙ZX前通风制动盘

　　这款前制动盘对应适配标致205 GTI与雪铁龙ZX车型的前轮制动位，属于盘式制动系统的核心摩擦偶件，日常行驶中承担着将车辆动能通过摩擦转化为热能散出的作用，直接决定制动效能的稳定性与连续制动下的抗热衰退表现。从结构设计来看，该盘采用双层通风结构，两层摩擦工作面之间设置有径向导流风道，车辆行驶时随轮轴转动的过程中，风道会利用离心效应将盘芯的热空气甩出，同时从盘体内侧吸入冷空气形成持续对流，相比实心盘能提升30%以上的散热效率，适配小钢炮车型频繁加减速的激烈驾驶工况。摩擦工作面上设计有均匀排布的轴向钻孔，这些钻孔一方面可以在制动片与盘面接触时划破接触面形成的水膜，避免雨天涉水后制动效能骤降，另一方面能够及时排出摩擦过程中产生的磨屑，

　　减少磨屑在摩擦副之间堆积形成的磨粒磨损，延长制动片与盘面的使用寿命，同时也能在连续制动时辅助导出摩擦层的热量，降低热斑出现的概率。安装定位结构上，盘体中心设置有与轮毂轴头适配的中心定位孔，中心孔周边均匀分布6个螺栓过孔，对应车轮螺栓的安装位置，安装时中心孔与轴头的配合面承担主要径向定位作用，保证制动盘转动时的同轴度，避免高速制动时出现方向盘抖动的问题；紧邻中心孔的台肩结构用于贴合轮毂轴承端面，控制制动盘的轴向安装位置，保证盘面与制动卡钳的摩擦片工作面完全平行，避免偏磨。从安装边界来看，该盘的外径、厚度与安装孔位的节圆直径完全匹配对应车型的前轮转向节与卡钳安装位，装配时不需要对周边部件做任何改动，直接替换原厂同规格制动盘即可。

　　设计过程中首先需要确认原车的轮辋内径空间，保证制动盘外径不会与轮辋内壁发生运动干涉，同时要匹配卡钳活塞的行程范围，确定盘体的通风层厚度与工作面厚度，预留出合理的磨损余量——通常这类乘用车制动盘的单侧工作面磨损极限为1.5mm，达到磨损极限后必须更换，避免盘面强度不足出现制动抖动甚至开裂的风险。钻孔的排布也经过动平衡考量，所有钻孔沿周向均匀等距分布，避免钻孔位置不对称导致盘体转动时的动不平衡量超标，减少高速行驶时的车轮振动传递。在实际装车应用场景中，这类钻孔通风制动盘既可以满足日常城市道路通勤的制动需求，频繁启停工况下散热表现优于原厂实心盘，也能适配山路驾驶、轻度赛道体验这类制动负荷更高的场景，

　　连续制动下不容易出现因温度过高导致的制动踏板脚感变软、制动力衰减的问题。需要注意的是，这类钻孔盘在搭配制动片时，需要选择摩擦系数适配的片材，避免过硬的摩擦片导致钻孔边缘出现异常磨损，同时装配前需要彻底清理安装面的锈迹与杂质，保证盘体与轮毂贴合面完全平整，锁紧车轮螺栓时要按照对角顺序分次拧紧，避免盘体安装后出现端面跳动超标的问题。从结构建模的角度来看，绘制该模型时首先通过旋转特征生成盘体的基础轮廓，确定中心孔、安装台肩、通风层的基础尺寸，之后通过阵列特征生成周向分布的安装孔与散热钻孔，再对通风道的曲面做顺滑处理，减少风道内的气流阻力，最后对所有棱边做倒角处理，避免应力集中，尤其是安装孔与钻孔的边缘位置，倒角可以减少应力集中导致的盘面开裂风险。
