通风划线钻孔盘式制动部件结构设计

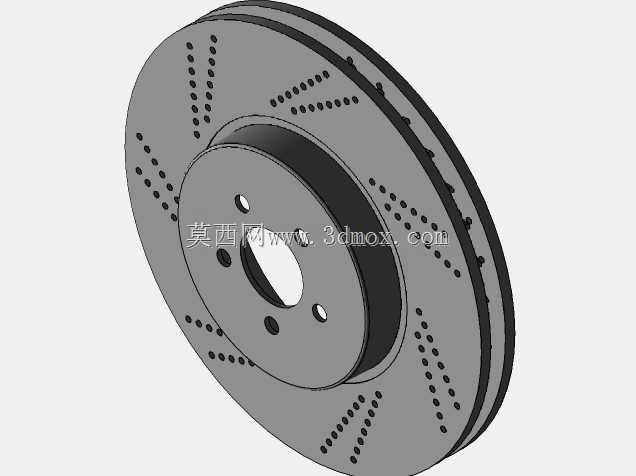

　　日常做整车底盘制动系统匹配时，盘式制动器的散热性能、摩擦接触均匀性是绕不开的核心指标，这款带定向排布钻孔的通风式制动盘结构，主要适配乘用车辆的前轮制动回路，也可根据载荷参数调整后用于轻型商用车辆的制动系统。从实际装车场景来看，车辆在连续下坡、频繁启停的城市拥堵路况，或是赛道激烈驾驶工况下，制动过程中摩擦片与制动盘摩擦产生的大量热量如果不能快速散出，很容易引发热衰退，导致制动踏板脚感变软、制动距离拉长，严重时还会出现制动盘热变形引发的方向盘抖动问题。这款制动盘采用双层通风道结构，两层摩擦面之间预留了径向的通风导流空间，车辆行驶时迎面气流可以顺着通风道快速穿过，带走摩擦产生的热量，相比实心制动盘，连续制动工况下的盘面温度可以降低15%-20%，有效延缓热衰退出现的阈值。

　　盘面的钻孔排布并非随意设置，每一组斜向排列的钻孔都顺着制动盘旋转方向做了角度优化，一方面钻孔可以在制动过程中刮除摩擦片表面磨下的粉尘，避免粉尘在摩擦面之间形成磨料层加剧摩擦片的异常磨损，另一方面钻孔边缘可以在制动初期快速划破摩擦面之间的水膜，解决雨天行车时制动盘沾水导致的第一脚制动疲软问题，提升湿滑路面的制动响应速度。需要注意的是，钻孔的直径、深度以及排布密度都经过受力校核，不会因为钻孔过多导致盘面结构强度不足，在正常制动载荷下，盘面的应力集中系数控制在材料许用应力范围内，避免长期使用后出现盘面开裂的问题。

　　从安装边界来看，制动盘中心的定位凸台与轮毂轴头采用间隙配合，配合公差控制在H7/g6区间，保证安装时的同轴度，避免装车后出现制动抖动；中心周围的四个安装螺栓孔采用均匀圆周排布，孔位的位置度公差控制在0.05mm以内，匹配对应车型的轮毂螺栓规格，安装时螺栓的拧紧力矩需要按照整车厂的规范执行，避免力矩不均导致制动盘安装偏斜。摩擦面的端面跳动量控制在0.03mm以内，厚度差控制在0.01mm以内，这两个参数直接决定了制动时踏板是否会出现弹脚、方向盘是否抖动的问题，建模时已经把这些形位公差的要求融入到尺寸标注逻辑里，后续做工程图转换时可以直接调用对应公差。

　　设计过程中还考虑了摩擦片的磨损匹配，制动盘的摩擦面宽度比对应摩擦片的宽度单边宽出2mm，避免摩擦片在制动分泵回位偏移、悬架跳动导致的位移情况下，出现摩擦片边缘啃噬制动盘台阶的问题；制动盘的帽部高度也就是安装面到摩擦面的轴向距离，严格匹配对应车型的转向节安装位置，避免装车后出现制动盘与防尘罩、轮毂轴承干涉的问题。通风道内部的导流筋采用径向直筋加局部斜向导流的组合结构，既保证了通风道的结构刚度，避免高速旋转时通风道出现共振异响，又能引导气流在通风道内形成紊流，提升热交换效率。

　　从材料选型的匹配角度，这类钻孔通风盘一般采用灰铸铁HT250材质铸造，经过时效处理消除内应力后再进行机加工，盘面的硬度控制在HB180-220之间，硬度均匀性偏差不超过HB20，保证摩擦片与制动盘的磨损速率匹配，不会出现制动盘过度磨损或者摩擦片异常消耗的问题。建模时还原了铸造圆角、加工退刀槽等工艺细节，比如通风道与摩擦面连接位置的铸造圆角控制在R3-R5，避免铸造时出现应力集中导致的冷裂问题，安装螺栓孔的倒角为1×45°，方便安装时螺栓顺利导入，也避免孔口边缘的毛刺影响安装贴合度。

　　在做制动系统匹配计算时，这类制动盘的有效制动半径是核心参数，直接决定了制动力矩的输出大小，建模时已经把摩擦面的有效工作半径范围做了明确标识，后续匹配制动分泵缸径、摩擦片摩擦系数时，可以直接提取该参数进行制动力矩核算，保证车辆在满载工况下的制动效能满足法规要求。另外盘面的钻孔深度没有钻透通风道内层，避免通风道内的气流从钻孔处泄漏影响散热效率，同时也保证了内层摩擦面的结构完整性，不会因为钻孔导致内层强度下降。
