大众1.6排量发动机气缸盖结构设计

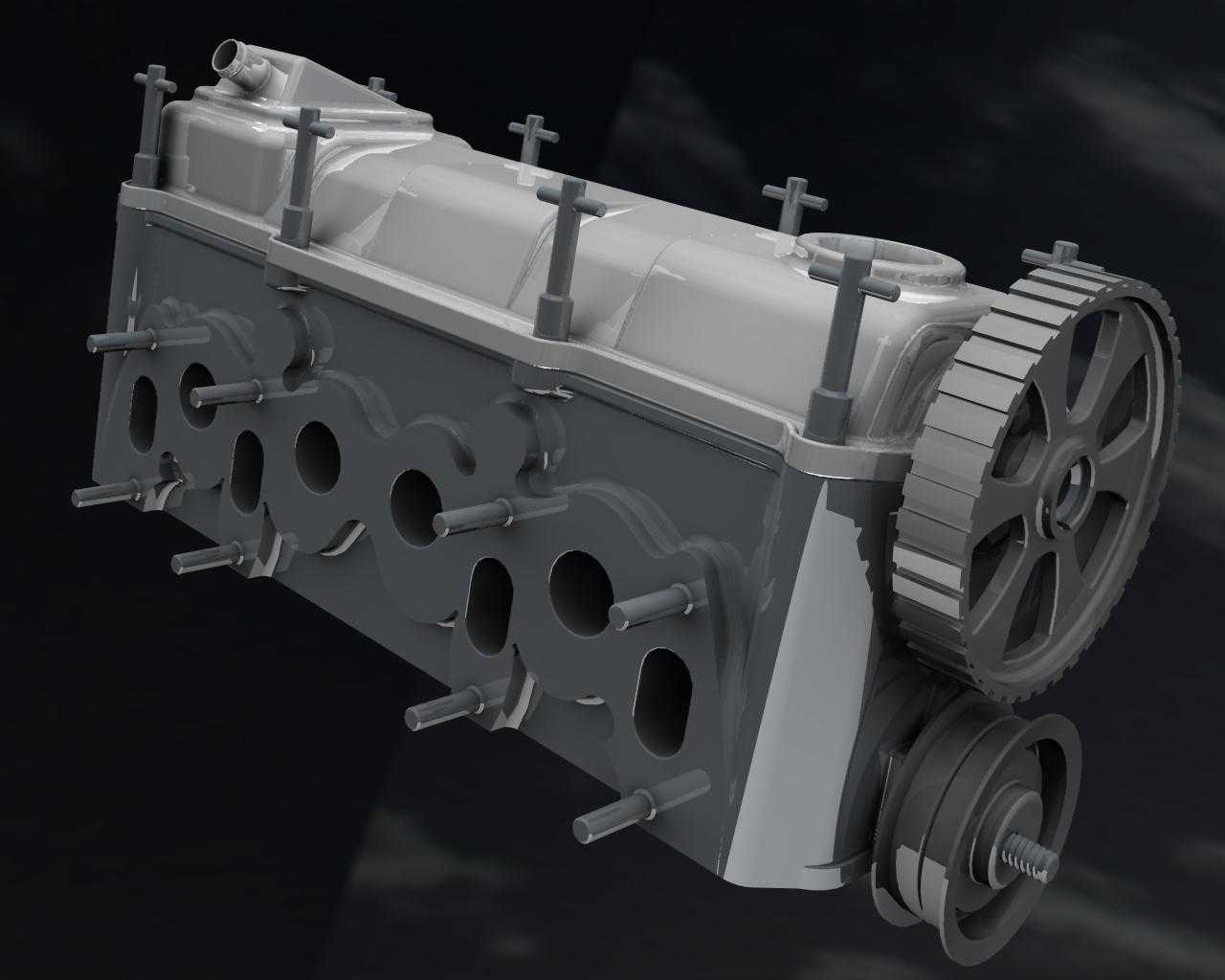

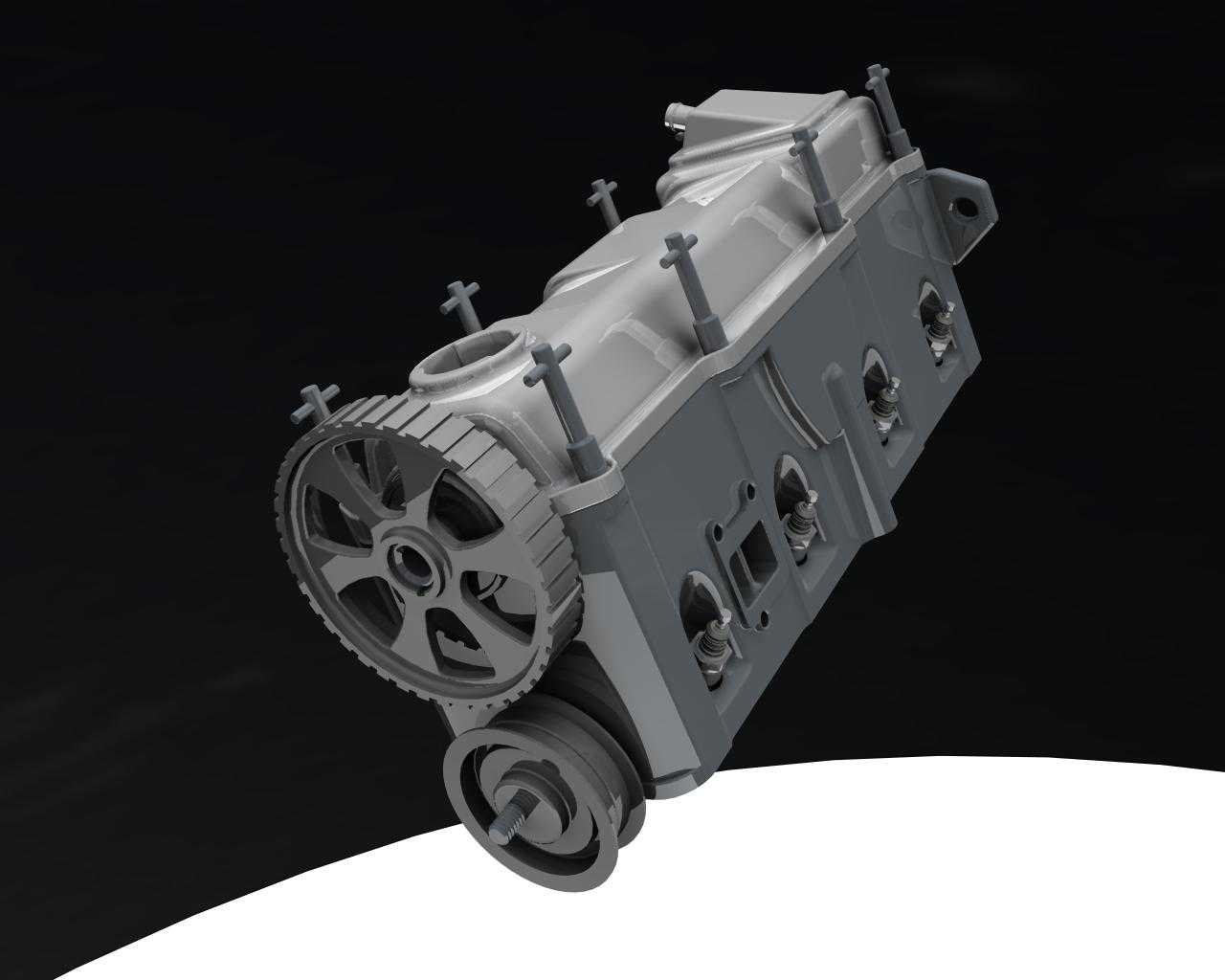

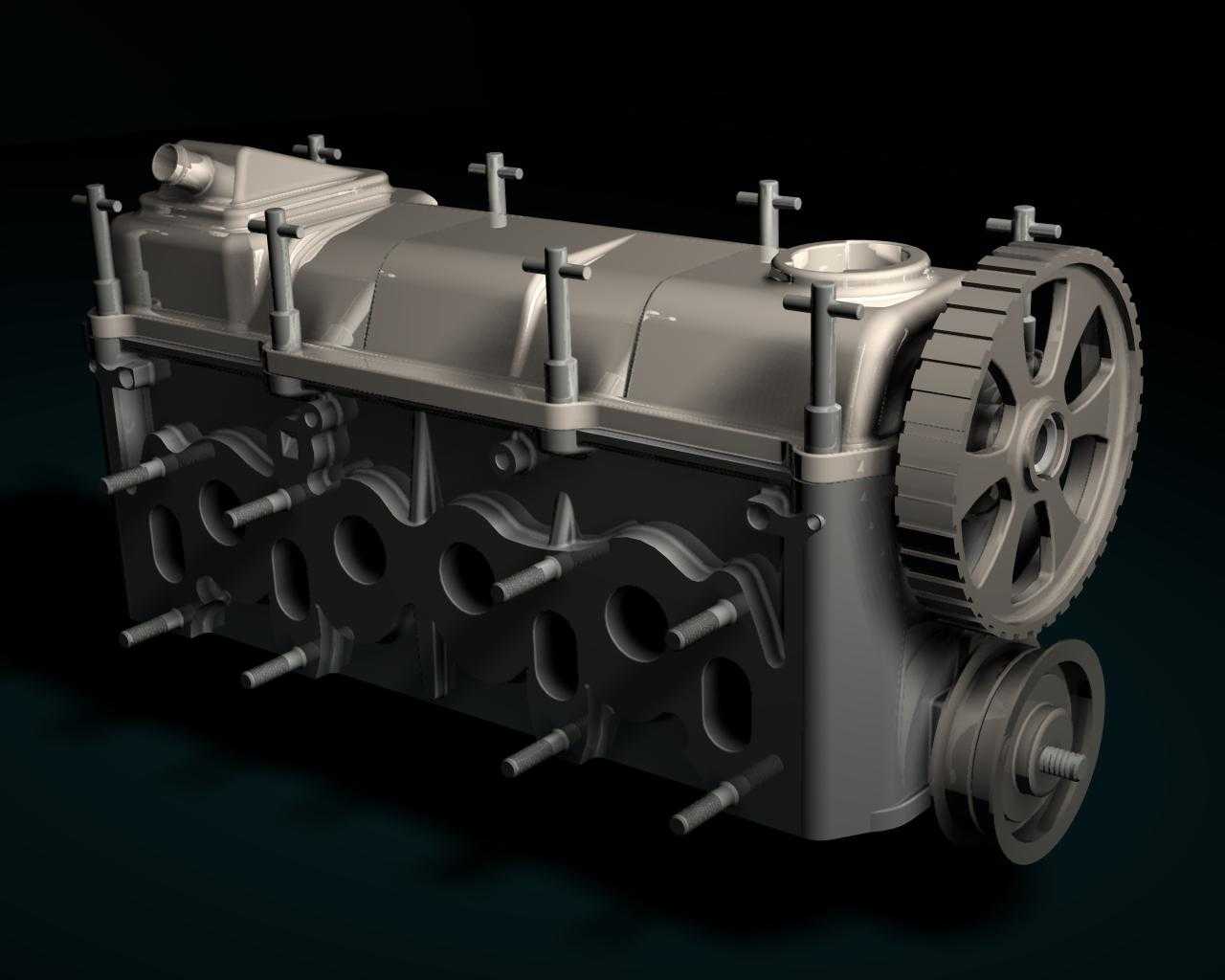

　　在小排量乘用车动力总成的开发与维修适配场景中，气缸盖作为发动机顶端的核心承载部件，直接决定了配气机构的运行精度、燃烧室的密封性能以及冷却润滑回路的导通效率，这款适配大众1.6排量AP系列机型的气缸盖，在结构设计上完全贴合量产机型的装配边界，可直接用于动力总成的逆向开发、教学演示拆解以及维修替换件的结构验证工作。从实际功能维度看，该部件集成了凸轮轴安装腔、燃烧室顶面、进排气道、冷却水道、润滑油道以及缸盖螺栓安装凸台等多重结构，顶面的定位凸柱用于配合气门室盖的密封安装，侧面的加工平面分别对接进排气歧管与正时端盖，底部的平面则通过气缸垫与缸体实现刚性密封，所有安装孔位的位置度公差都严格遵循量产机型的设计要求，

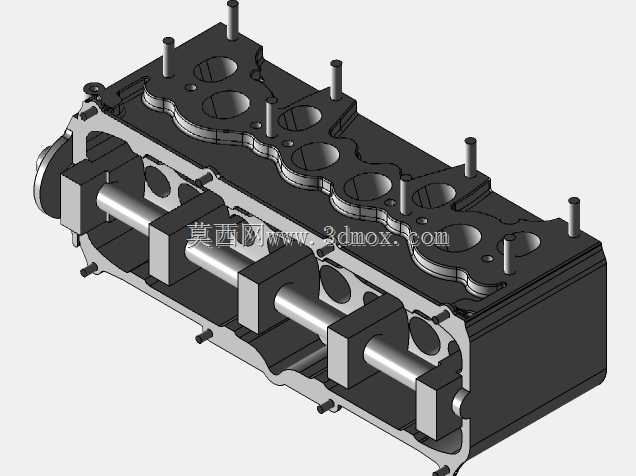

　　避免装配过程中出现干涉或密封失效问题。设计思路上，这款气缸盖采用了直列四缸的布局形式，每缸对应设置进排气门的安装座圈孔，凸轮轴安装腔采用了贯通式的加工结构，可直接容纳凸轮轴与气门挺柱的运动空间，腔体内的加强筋结构在不额外增加部件重量的前提下，大幅提升了缸盖整体的结构刚度，能够承受发动机运行过程中燃烧室爆燃产生的高频冲击，避免长期运行后出现缸盖变形、密封面翘曲等常见故障。冷却水道的布局采用了环绕燃烧室的环形通路设计，冷却液从缸体上水孔进入缸盖后，可快速流经燃烧室顶面、进排气门座圈周边以及火花塞安装座区域，将燃烧过程产生的多余热量及时带走，避免局部过热导致的爆震、气门烧蚀等问题；润滑油道则采用了斜向钻孔的加工工艺，

　　可将缸体主油道输送来的压力机油直接引导至凸轮轴轴颈位置，为配气机构的运动部件提供持续的润滑与散热，油道末端的堵头结构采用了标准的密封设计，避免机油泄漏导致的润滑压力不足。从安装边界来看，这款气缸盖的所有连接孔位都采用了对称式布局，缸盖螺栓的安装位置按照等力矩压紧的原则排布，装配时可按照从中间向两端的顺序分次拧紧，保证气缸垫的受力均匀；凸轮轴安装腔的同轴度公差控制在0.02mm以内，可保证凸轮轴转动过程中无卡滞、异响问题，进排气道的截面形状经过优化，在保证充气效率的同时兼顾了油气混合的均匀性，能够适配1.6排量自然吸气机型的动力输出特性。在实际应用场景中，该结构不仅可用于整车厂的新机型开发验证，

　　也可作为职业院校汽车维修专业的教学演示模型，帮助学员直观理解发动机配气机构与缸盖的内部结构，同时也能为售后维修环节的缸盖变形检测、气门座圈铰削等维修工序提供尺寸参考，避免维修过程中因尺寸偏差导致的装配故障。外形结构上，缸盖整体采用了铝合金压铸的成型工艺对应的结构设计，壁厚均匀控制在4-6mm之间，既保证了结构强度，也兼顾了轻量化的设计要求，所有外露的安装凸台都设置了足够的加工余量，可根据实际装配需求进行二次精加工，表面的加强筋布局沿着应力传递方向设置，可有效抵消发动机运行过程中产生的振动应力，降低缸盖开裂的风险。
