直列四缸发动机曲柄连杆飞轮组结构

　　这套结构是内燃机动力输出的核心总成，覆盖了从活塞往复运动到曲轴旋转扭矩输出的完整动力传递路径，在车用四冲程汽油机、小型通用动力机组、固定式柴油发电动力单元中都有同构型的广泛应用。日常做动力总成匹配时，这套组件的设计合理性直接决定了整机的振动水平、动力输出平顺性与大修间隔周期，很多初次接触动力建模的工程师容易忽略各部件的运动干涉边界，实际装配后出现活塞碰气门、连杆蹭曲轴箱壁、飞轮齿圈打启动马达齿的问题，都和前期建模阶段的尺寸链校核不到位有关。

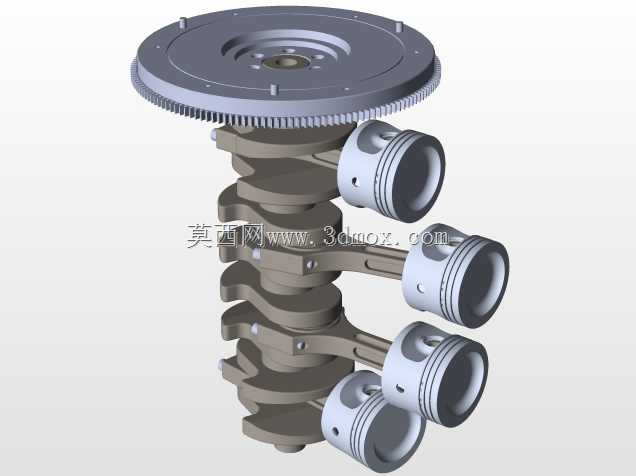

　　从结构组成来看，顶部的飞轮组件采用了带启动齿圈的一体式设计，齿圈沿飞轮外圆压装，和启动电机驱动齿轮啮合完成整机启动的初始动力输入，飞轮端面的定位孔用于和离合器压盘或者液力变矩器连接，中心的轴承位用于承托变速箱输入轴前端，飞轮本身的转动惯量经过匹配设计，能够储存曲轴做功行程的多余动能，带动整套连杆活塞组件完成排气、进气、压缩三个非做功行程，同时抵消四缸机二阶往复惯性力带来的转速波动，让动力输出更平稳。飞轮和曲轴的连接采用端面定位+螺栓紧固的方式，连接螺栓的孔位沿曲轴法兰圆周均布，装配时需要按对角顺序拧紧，避免飞轮端面跳动超差，导致后续离合器结合抖动。

　　下方的曲轴采用全支撑结构设计，每一个曲柄销之间都设置有主轴颈，对应安装在缸体的主轴承座上，能够承受更高的 combustion 压力，适配1.5L-2.0L排量区间的直列四缸动力。四个曲柄销的相位角按照1-3-4-2的点火顺序错开180度，保证四个缸的做功行程均匀间隔，相邻曲柄之间的平衡块经过配重设计，能够抵消曲轴旋转时产生的离心惯性力，和活塞连杆组的往复惯性力形成平衡，降低整机振动水平。和曲柄销配合的连杆采用剖分式大头设计，连杆轴瓦安装在大头孔内，和曲轴曲柄销形成滑动摩擦副，工作时依靠机油泵输送的压力油形成油膜，减少摩擦磨损；连杆小头通过活塞销和活塞连接，活塞销采用全浮式设计，工作时可以在连杆小头衬套和活塞销座孔内自由转动，磨损更均匀。

　　活塞部分采用了带三道环槽的设计，顶部两道为气环，用于密封燃烧室的高压燃气，避免燃气下窜到曲轴箱，第三道为油环，用于刮除气缸壁上多余的机油，避免机油窜入燃烧室参与燃烧。活塞裙部设计有膨胀量补偿结构，冷态下裙部为椭圆形，工作受热膨胀后变成正圆，保证和气缸壁的配合间隙始终处于合理区间，既不会因为间隙过大出现敲缸，也不会因为间隙过小出现拉缸故障。

　　建模过程中需要重点关注几个安装边界尺寸：首先是活塞的上止点和下止点位置，要保证活塞到达上止点时，顶面和气缸盖燃烧室的间隙符合设计值，一般在0.8mm-1.2mm区间，间隙过小容易在热态下出现活塞碰气门的故障，间隙过大则会导致燃烧室容积变大，压缩比降低，动力输出下降；其次是连杆的运动摆角，要校核连杆在最大摆角位置时，杆身和曲轴箱内壁、曲轴平衡块之间的间隙，预留至少2mm以上的安全距离，避免工作时出现运动干涉；第三是飞轮的端面跳动和径向跳动值，装配后飞轮端面的轴向跳动要控制在0.1mm以内，径向跳动控制在0.15mm以内，否则会导致离合器结合时抖动、启动时齿圈异常磨损。另外还要注意活塞销的卡环槽位置，卡环装入后要完全卡入槽内，避免工作时活塞销窜出刮伤气缸壁。

　　在实际的设备选型匹配中，这套总成的尺寸参数需要和缸体、缸盖、配气机构、润滑系统做协同匹配，比如曲轴的主轴颈直径要和缸体主轴承座的孔径匹配，飞轮的齿圈模数要和启动电机的驱动齿轮模数一致，活塞的直径要和气缸套的内径匹配，连杆的长度要和活塞行程、压缩比的设计值匹配。很多维修场景下的配件替换，也需要参考这套结构的配合尺寸，比如更换飞轮齿圈时要注意齿圈的齿数、模数和启动马达的匹配，更换活塞连杆组时要注意同一台发动机的活塞连杆组重量差控制在5g以内，避免运转时出现不平衡振动。
