带安装底座的贝尔滚子支撑结构

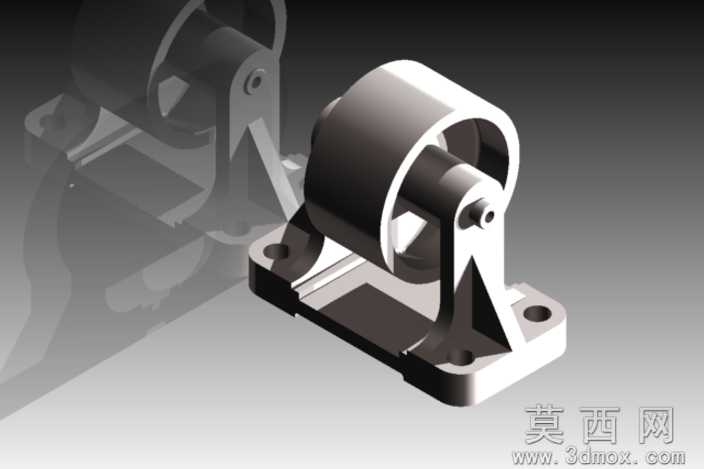

本作品为滚子支撑结构的三维建模设计，整体采用一体式带加强筋的安装底座搭配双侧支撑立板与中部滚子组件的结构形式，建模过程中首先通过草图绘制确定底座的安装孔位、轮廓尺寸与立板的支撑角度，利用拉伸特征生成底座与双侧立板的基础实体，针对立板与底座衔接处的受力薄弱位置，添加三角形加强筋结构提升整体结构刚性，避免支撑部位受载后出现形变。中部滚子组件采用同轴心配合的装配设计，先完成滚子主体、中心转轴的独立零件建模，对滚子的外圆面做圆角过渡处理减少应力集中，转轴与两侧立板的安装孔采用间隙配合的尺寸设定，保证滚子可绕转轴顺畅转动。材质设定上，整体结构选用常用的结构钢材质，渲染阶段为金属材质添加哑光金属质感，调整环境光与反射参数突出零件的轮廓棱角与结构层次，对安装底座的底面做平面度的细节处理，贴合实际安装使用的场景需求。设计思路围绕滚子支撑的基础承载功能展开，在保证结构强度的前提下简化了非必要的复杂特征，底座预留的两个安装沉孔可直接通过螺栓完成与安装基面的固定，双侧立板的对称式设计保证滚子受力均匀，加强筋的设置在不额外增加过多整体重量的前提下大幅提升支撑部位的抗弯折能力，整体结构简洁实用，建模过程中对各零件的配合公差做了合理预留，既满足三维展示的视觉效果，也符合实际机械构件的加工装配逻辑，适合作为基础机械支撑结构的参考设计，建模时对各特征的参数做了关联设定，可根据实际使用需求调整滚子直径、支撑高度、安装孔间距等尺寸参数，快速适配不同的承载使用场景。
