工业级C型螺旋压紧夹具结构设计

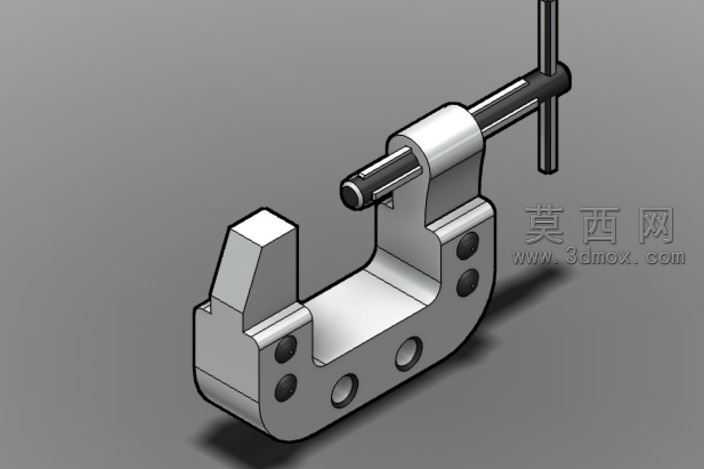

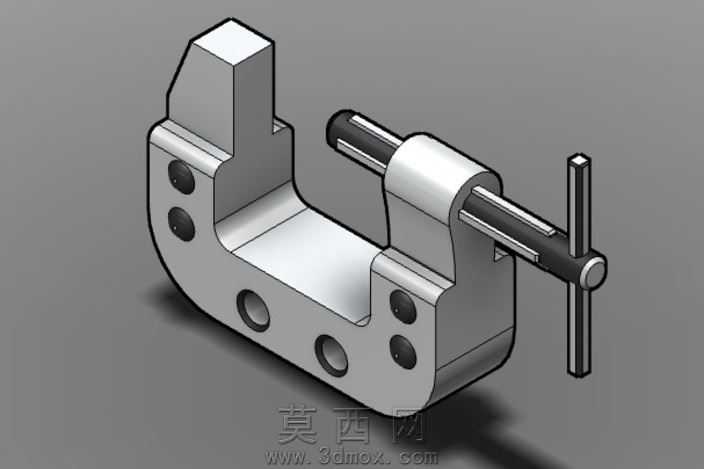

本作品为工业装夹场景设计的C型螺旋压紧夹具，整体采用三维参数化建模完成，建模过程中严格遵循机械加工工艺的公差配合要求，对每一处结构尺寸做了严谨的参数约束，确保各活动部件无干涉、装配关系完全符合实际工装的使用逻辑。渲染阶段采用金属哑光材质模拟夹具主体的调质钢质感，对螺杆、T型手柄等活动部件做了金属亮面的材质区分，通过光影调整清晰呈现夹具的C型开口结构、螺杆进给路径、本体加强筋与安装孔位的细节，让整体视觉效果贴近真实工业工装的实物质感。结构设计上，夹具主体采用C型一体式弯臂结构，弯臂转角处做了大圆弧过渡处理，有效降低装夹受力时的应力集中问题，本体侧面设置两处圆形安装孔，可配合螺栓将夹具固定在工作台面使用，弯臂内侧设置两处沉头螺丝孔，用于装配硬质合金夹紧垫块，提升夹具夹持面的耐磨性能，延长工装使用寿命。夹紧执行部分采用梯形螺纹传动的螺杆结构，相比普通三角螺纹具备更好的自锁性能与传力效率，螺杆顶端搭配T型加力杆，无需额外工具即可手动施加足够的夹紧力，螺杆端部设置活动压头，可在夹紧过程中自适应贴合工件表面，避免压伤工件外观。设计思路围绕通用装夹场景的实用性展开，摒弃多余的装饰性结构，所有造型均服务于装夹功能需求：C型开口的深度与开度经过尺寸优化，可适配一定厚度范围内的板材、型材类工件装夹，既可以用于钳工划线、工件钻孔时的临时固定，也可用于小型零部件粘接、焊接作业时的位置定位，整体结构简单可靠，加工制造难度低，日常维护仅需定期给螺纹部分加注润滑脂即可长期使用，兼顾了工装的实用性与经济性，能够满足多场景下的手动装夹作业需求。
