移动式双缸活塞式空气压缩机三维设计

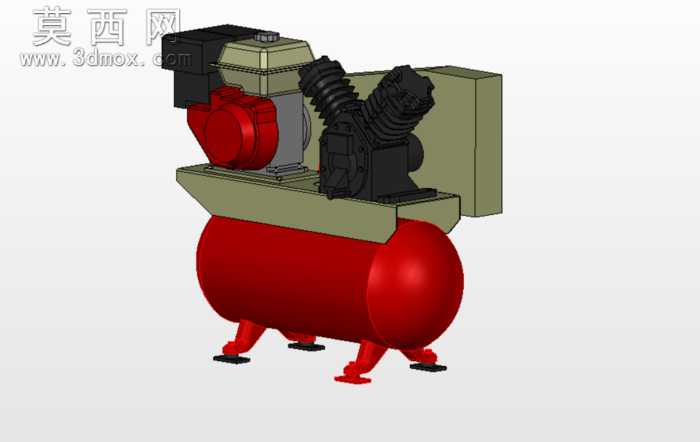

本作品为移动式双缸活塞式空气压缩机的三维建模成果，建模过程依托三维机械设计软件完成，整体采用自底向上的装配设计思路，先逐一完成各零部件的独立建模，再按照实际装配约束关系完成整机组合，确保各部件的位置精度与运动逻辑符合真实设备的运行原理。建模阶段首先处理核心的卧式储气罐结构，采用旋转凸台特征完成罐体主体建模，对罐体两端的封头做圆弧过渡处理，还原压力容器的圆滑曲面特征，同时在罐体底部预留三个支脚的安装定位面，支脚部分采用钣金特征搭配橡胶脚垫结构，还原设备放置时的减震支撑设计，罐体表面做哑光金属质感的材质赋予，还原真实储气罐的漆面质感。动力与压缩单元部分，分别完成驱动电机、两个V型布置的活塞压缩缸头、传动护罩、顶部控制组件的独立建模：电机外壳采用拉伸与圆角组合特征，还原电机散热筋的凸起结构，端盖部分做螺栓孔的阵列特征，材质赋予上区分金属端盖与黑色散热壳体的质感差异；双缸缸头采用V型夹角布局，缸体外部的散热鳍片通过线性阵列特征完成，还原活塞式压缩机缸头的散热结构，缸头的进排气阀组件、顶部的压力控制开关、压力表接口都做了等比例还原，传动部分的皮带护罩采用薄壳特征建模，还原护罩的半包围防护结构，材质赋予为军绿色哑光漆面，与红色的电机、缸头黑色散热结构形成清晰的视觉区分。装配阶段严格按照真实设备的装配逻辑添加配合约束，储气罐与上部安装支架采用同轴与面重合约束，电机与缸头的安装座定位准确，皮带轮的传动位置预留合理间隙，支脚与罐体的连接位置做焊接特征的视觉处理，还原真实设备的焊接工艺痕迹。渲染阶段采用工作室光照环境，调整各部件的材质反光度与粗糙度，金属部件添加轻微的环境反射效果，橡胶脚垫做哑光无反光处理，漆面部件添加细微的颗粒质感模拟真实漆面效果，最终渲染图清晰展现了整机的结构布局，各部件的比例协调，结构细节完整，可作为空压机结构教学、设备选型参考、虚拟装配实训的三维素材使用，完整还原了移动式活塞空压机的典型结构特征，从储气罐的承压结构到上部压缩单元的动力传输结构，都做了精准的三维复刻，没有遗漏关键的结构细节。
