面板式电子选择开关三维结构设计

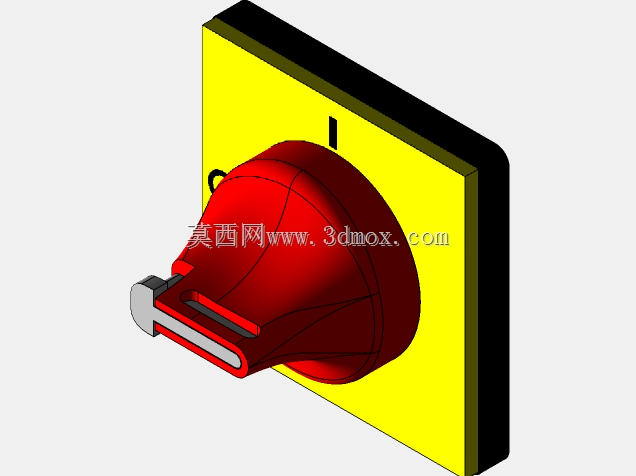

　　在工业电控柜、小型设备操作面板、实验室测试台的人机交互区域，这类面板安装式选择开关是操作人员切换设备工作模式、选择功能档位的核心操作部件，日常使用中需要承受频繁的旋钮扳动、现场粉尘油污侵蚀，同时要保证档位切换的清晰手感与定位准确性，避免误操作触发设备异常动作。从结构设计来看，这款选择开关采用外露旋钮加背部安装基座的分体式布局，外露操作部分做了大弧度的红色握持造型，相比常规小直径旋钮，增大了手指接触面积，操作人员戴薄劳保手套也能轻松施力转动，旋钮侧面做了细微的防滑棱处理，即使手上沾有少量油污也不会出现打滑脱手的情况。旋钮前端的拨杆延伸结构，是为了适配带明确档位标识的面板场景，拨杆指向可以清晰对应面板上印刷的档位字符，比如0位停止、

　　1位手动、2位自动这类多档位设置，操作人员站在操作位就能快速识别当前开关所处状态，不用凑近查看旋钮位置。安装基座部分采用方形法兰贴板设计，黄色的安装面板与黑色的背部基座形成清晰的视觉区分，安装时只需要在设备面板上开出对应尺寸的方形安装孔，将基座从面板正面嵌入，背部通过配套的锁紧螺母压紧固定，不需要额外打螺丝孔位，安装效率更高，同时方形的贴板结构可以限制开关本体在面板孔内转动，长期使用不会因为频繁扳动旋钮导致开关整体跟转、档位错位。从安装边界尺寸来看，这款开关的面板贴合面厚度控制在适配1.5mm到3mm厚度的冷轧钢电控柜面板、PVC工程塑料操作面板，背部接线端的伸出长度预留了足够的接线空间，即使面板背部走线密集，

　　也不会和相邻的接线端子、线槽产生干涉，旋钮的转动行程做了机械限位设计，每个档位之间的转动角度有明确的卡位反馈，转动到对应档位时会有清晰的顿挫感，操作人员不需要看面板也能通过手感判断是否切换到位。设计过程中特意将旋钮的操作高度做了优化，不会突出面板过高，避免现场搬运物料、走动时误碰旋钮触发误动作，同时也不会过于凹陷导致操作时手指施力不便，红色的旋钮配色和常规的绿色启动按钮、红色急停按钮形成视觉区分，操作人员可以快速在面板上识别到功能选择控件的位置。在结构强度设计上，旋钮与内部转轴的连接部位做了加强筋处理，承受超过正常操作力度的扳动时不会出现旋钮断裂、转轴变形的情况，基座与面板贴合的位置预留了密封胶圈的安装槽位，

　　加装密封件后可以达到基础的防尘防泼溅等级，适配多粉尘、偶尔有液体飞溅的车间现场使用场景。这类选择开关的内部触点模组采用模块化设计，可以根据实际使用需求选配2档、3档甚至更多档位的触点组件，三维建模过程中已经预留了内部触点模块的安装空间，不同档位配置的开关可以共用外部操作旋钮与安装基座，减少了整套产品的零件开模数量，降低生产制造成本，同时后期维护时只需要更换内部触点模组，不需要整体拆卸开关，维护效率更高。建模时对旋钮的转动间隙做了公差匹配，转动过程中不会出现松旷晃动的情况，也不会因为公差过小导致转动卡滞，操作手感保持在合适的阻尼区间，长期使用后阻尼感不会出现明显衰减。
