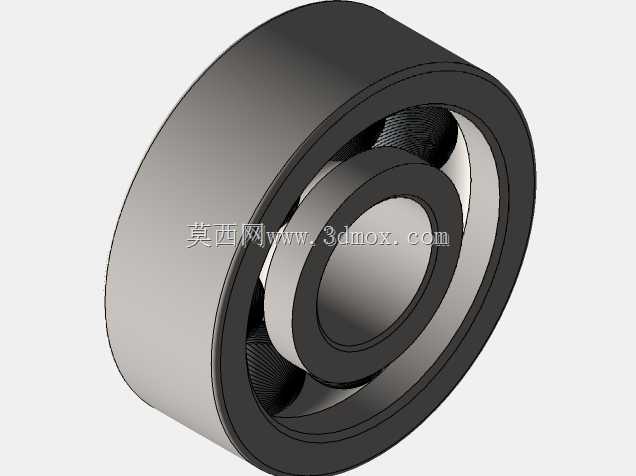

微型深沟球605滚动轴承结构设计

　　在小型精密传动场景中，这类微型深沟球轴承的应用覆盖了从微型伺服输出端、小型仪器仪表转轴到轻载自动化执行机构的多个环节，核心作用是为旋转轴系提供低摩擦阻力的径向支撑，同时可承受一定比例的轴向载荷，适配转速区间覆盖中低速到常规高速的轻载传动需求。从结构设计逻辑来看，该轴承采用典型的深沟滚道构型，内圈、外圈的滚道曲率与钢球曲率保持合理匹配，滚道沟深满足钢球嵌入后具备足够的接触包角，既保证钢球运转过程中不会从滚道脱出，也能让接触应力分布处于合理区间，避免局部应力集中导致的早期点蚀失效。保持架采用浪形冲压结构，兜孔与钢球的间隙控制在合理范围，既能对钢球进行均匀分隔，避免钢球之间直接接触产生额外摩擦与磨损，也不会因为间隙过小导致钢球运转卡滞，

　　在高速运转时还能留存少量润滑脂，形成持续的润滑膜，降低运转温升。从安装边界来看，这类微型轴承的内圈与轴采用过盈配合设计，配合公差需根据轴的载荷特性、转速等级选择，轻载高速场景下可选择稍小的过盈量，避免内圈应力过大导致滚道变形；外圈与轴承座孔多采用过渡配合或小间隙配合，方便装配调整，同时保证外圈不会在运转过程中出现蠕变。外形尺寸上，605系列轴承的内径、外径、宽度都遵循微型轴承的标准尺寸系列，安装时无需额外定制非标准安装位，可直接适配标准的轴径与座孔尺寸，轴向定位可采用轴用弹性挡圈或者孔用挡圈实现，占用安装空间极小，非常适合对安装体积有严格限制的小型设备。在实际使用场景中，这类轴承常出现在小型传感器的旋转调节机构、微型泵的转轴支撑、

　　3D打印机的送料辊轴系、小型风扇电机端盖支撑等位置，这些场景的共同特点是载荷不大，但对旋转灵活性、运转平稳性有较高要求，同时安装空间紧凑，无法使用大尺寸轴承。设计建模过程中，需要重点关注滚道的曲率半径取值，通常内圈滚道曲率半径取钢球直径的0.515-0.525倍，外圈滚道曲率半径取钢球直径的0.525-0.535倍，这个取值区间既能保证足够的接触面积降低接触应力，也不会因为沟曲率过大导致轴承的轴向承载能力下降。钢球的数量排布需要结合保持架的兜孔间距计算，保证相邻钢球之间的间隙均匀，运转时不会发生碰撞，同时钢球组的节圆直径需与内外圈滚道的沟底直径匹配，确保钢球与滚道的接触角处于合理范围，纯径向载荷下接触角为零，

　　承受轴向载荷时接触角随载荷增大而相应增大。建模时还需要考虑倒角尺寸的合理性，内圈的内径倒角、外圈的外径倒角既要满足装配时的导向需求，避免装配时锐边刮伤轴或座孔的配合面，也要控制倒角大小，避免倒角过大导致与安装件的定位端面接触不足，影响轴向定位精度。另外，轴承的密封结构如果是开式构型，需要在建模时预留润滑脂的填充空间，填充量通常控制在轴承内部空腔的1/3到1/2，过多的润滑脂会导致运转时搅拌阻力增大，温升过高，过少则无法形成持续润滑，缩短使用寿命。在选型匹配时，需要核算额定动载荷与额定静载荷是否满足使用场景的需求，对于有冲击载荷的场景，需要适当选择额定载荷余量更大的构型，或者调整配合公差，避免轴承在冲击载荷下出现内圈开裂或者钢球碎裂的问题。对于有旋转精度要求的场景，比如仪器仪表的转轴支撑，需要选择更高精度等级的轴承，建模时也要对应控制滚道的圆度、粗糙度，以及内外圈的径向跳动、端面跳动公差，保证装配后轴系的旋转精度满足使用要求。
