20系列V型槽工业铝型材结构设计

　　在非标自动化设备搭建、小型检测仪器机架、3D打印设备运动框架、桌面级工装夹具台架的设计过程中，20规格的V型槽铝型材是轻量化结构选型里的常用基础构件。这类型材的核心设计逻辑是在20mm见方的截面基础上，集成V型导向槽与标准T型槽安装位，兼顾结构支撑与直线运动导向的双重功能，不需要额外加装外置导轨就能实现滑动组件的顺畅移动，大幅压缩小型设备的整体安装空间。

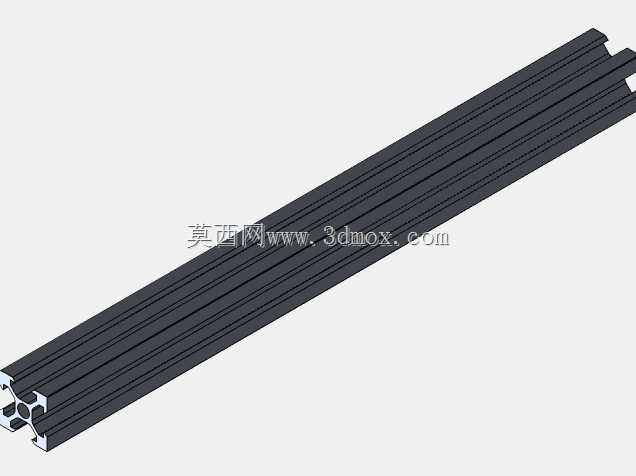

　　从截面设计来看，这款型材的四个棱边均设置了开口V型槽，槽型角度匹配标准V型滚轮的接触弧度，滚轮嵌入槽内后可实现无间隙滚动，运动过程中的侧向窜动量控制在极小范围内，适合短行程、轻负载的直线运动场景，比如小型点胶机构的滑台基座、视觉检测相机的位置调节支架、桌面型输送线的侧边导向条。型材中心区域采用十字加强筋结构，在壁厚控制在1.5-2mm的轻量化前提下，保证截面的抗弯模量与抗扭强度，单根250mm长度的型材在两端简支的状态下，中部挂载5kg负载时的挠度不超过0.2mm，完全满足小型精密设备的刚度要求。

　　实际选型应用中，这类V型槽铝型材的安装边界非常灵活，型材端面上的预置安装孔可直接与角码、连接板、端盖配合，不需要额外做端面攻丝或者铣削加工，组装时只需要用标准内六角螺栓就能快速完成框架拼接，拆卸调整也十分方便，非常适合研发阶段需要频繁改型的试验设备搭建。和同规格的普通欧标2020铝型材相比，自带V型导向槽的设计省去了导轨安装的找平工序，传统外置导轨安装需要先对型材安装面做铣平处理，再打表调整导轨直线度，整个过程耗时占小型设备组装时长的30%左右，而用这类V型型材直接搭配V型滚轮，只需要保证型材拼接的直线度就能满足运动精度要求，大幅缩短设备的装配周期。

　　在传感器安装支架的应用场景里，这类小截面V型型材的优势更加明显，光电传感器、接近开关的安装座可以直接卡在V型槽内，沿着槽道滑动调整检测位置，调整到位后用侧面的紧定螺钉就能锁死固定，不需要在型材上额外打孔，对于需要频繁调整检测点位的流水线检测工位来说，这种可调式的安装结构能大幅减少设备调试阶段的改造成本。型材表面做阳极氧化处理，表面硬度达到HV200以上，耐磨性能优异，V型槽与滚轮长期摩擦也不会出现明显的磨损凹槽，正常工况下的使用寿命能达到3年以上，不需要频繁更换导向构件。

　　从建模设计的角度来说，这类型材的三维建模需要重点保证槽型轮廓的尺寸精度，V型槽的开口宽度、槽深、角度公差需要控制在±0.1mm以内，否则会出现滚轮卡滞、间隙过大的问题；型材上的T型槽尺寸要匹配标准M4、M5螺栓的头部尺寸，保证螺栓能顺利滑入槽内且不会出现转动；端面的中心安装孔位置要与截面加强筋的位置错开，避免螺栓安装时与筋位干涉。建模过程中还要预留型材切割的公差余量，通常长度方向预留0.2-0.5mm的切割余量，方便组装时根据实际安装需求做微调。

　　在小型输送线的侧边导向应用中，两根平行安装的2020V型槽铝型材可以直接作为轻型输送带的支撑边框，输送带的侧边挡条可以卡在V型槽内，沿着槽道调整挡边的宽度，适配不同尺寸的工件输送需求，不需要额外制作专用的挡边安装支架，整体结构更加紧凑。对于桌面型的实验设备来说，这种黑色阳极氧化的V型型材外观质感更好，不需要额外做外饰罩壳就能直接作为设备的外露框架，减少设备的外观件设计与加工成本。

　　需要注意的是，这类V型槽铝型材的负载能力有明确的适用边界，仅适合负载在10kg以内的轻载运动场景，如果是重载、长行程的运动机构，还是需要选用更大截面的型材或者搭配专用的直线导轨使用；安装过程中要保证多根拼接型材的V型槽对齐，接头处的阶差不能超过0.05mm，否则滚轮经过接头位置时会出现卡顿、冲击的问题，影响运动的平稳性。日常维护时只需要定期清理V型槽内的灰尘、切屑等杂物，就能保证滚轮的顺畅运动，不需要额外加注润滑脂，维护成本极低。
