20x20十字槽结构工业铝型材设计

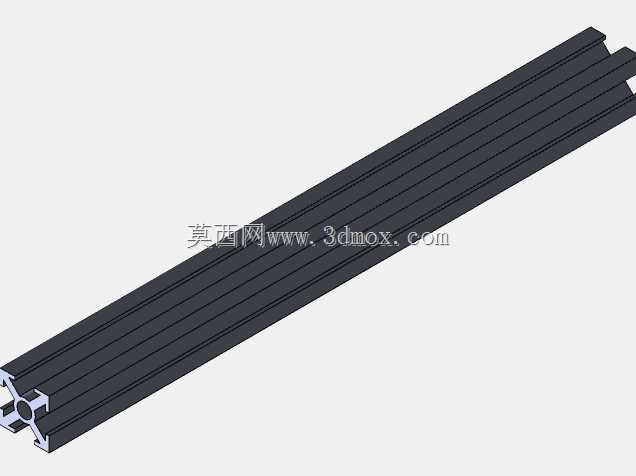

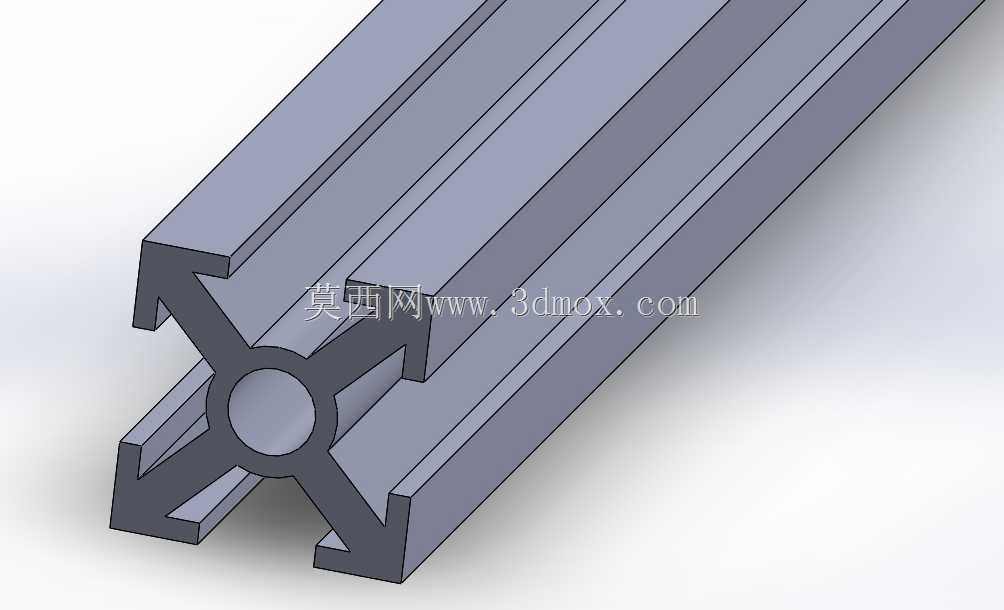

　　这款截面为20x20mm的十字槽结构铝型材，是轻型工业框架搭建场景中常用的基础构件，在小型自动化设备机架、检测仪器安装支架、电子生产线旁的物料挂架、实验室小型试验台架这类对自重有严格控制、负载等级偏低的应用场景中适配性极强。不同于常规欧标20系列单槽或双槽铝型材，这款型材采用四向十字对称槽位布局，四个方向均预留标准T型槽安装位，中心设置圆形通孔作为减重与辅助走线通道，四个槽位之间通过十字形加强筋连接，在20mm见方的截面尺寸内最大化兼顾结构刚性与安装灵活性。

　　从实际选型使用的角度看，这类小截面铝型材的设计核心是在有限的截面空间内平衡三个核心需求：首先是安装兼容性，四个方向的槽位尺寸统一适配标准M4T型螺栓与配套螺母，无需额外加工即可实现任意方向的型材拼接、配件挂载，不管是搭建垂直支撑立柱还是横向连接横梁，都不需要对型材做额外的端面铣削或槽位加工，现场组装时仅需切割定长后通过角件或内置连接件即可完成框架拼接，能大幅缩短小型设备机架的组装周期。其次是结构刚性控制，20mm截面的铝型材如果采用实心结构，单位长度重量会达到0.5kg以上，既增加材料成本也会抬升整体框架的自重，这款型材通过中心圆孔与槽位背部的空腔设计，将单位长度重量控制在0.2kg左右，同时十字形加强筋的厚度经过受力校核，在单根1米长度两端简支的状态下，中部挂载5kg负载时的扰度不超过0.8mm，完全满足轻型设备的安装精度要求，不会因为型材形变导致安装在框架上的传感器、小型执行元件出现位置偏移。最后是走线适配性，中心的圆形通孔直径为6mm，可以容纳3-4根直径1.5mm的信号线缆穿过，在搭建小型检测设备支架时，传感器的信号线可以直接从型材内部穿行，避免线缆外露造成的剐蹭、积灰问题，也能让整体框架外观更整洁，符合精密仪器设备的外观要求。

　　在安装边界方面，这款型材的外轮廓尺寸严格控制在20mm×20mm，四个外角采用R0.5mm的小圆角过渡，避免锐边划伤组装人员，槽口的开口宽度为5mm，适配标准20系列铝型材的封条、端盖、脚轮、连接板等通用配件，不需要单独开模定制配套附件，能降低整体项目的配件采购成本。型材的端面垂直度公差控制在0.1mm以内，当多根型材拼接成长框架时，累计的端面偏差不会超过0.3mm/米，能保证框架整体的平面度要求，适合安装对安装平面精度有一定要求的小型传感器、视觉检测镜头这类元件。

　　从设计思路上看，这款型材没有盲目追求大负载能力，而是精准瞄准轻型框架的细分使用场景，摒弃了常规20型材多余的壁厚设计，把材料集中在受力的十字筋位与槽口受力面上，槽口的受力边厚度达到1.8mm，完全能承受T型螺栓锁紧时的压紧力，不会出现锁附时槽口变形的问题，同时四个方向对称的槽位设计，让型材在组装时不需要区分安装方向，现场施工时可以随意取用，不会因为型材方向装错导致返工，这点在批量组装小型设备机架时能大幅提升装配效率。在实际使用场景中，这类型材还常被用来制作传感器的安装支架，通过槽内的T型螺母可以随意调整传感器的安装位置，不需要在型材上打孔，调整位置时仅需松开螺栓即可滑动调整，对于需要频繁变更检测点位的试验台架来说，这种免打孔可调的结构优势非常明显，比采用方管焊接的支架灵活性高很多，而且铝型材的表面阳极氧化层耐磨耐腐蚀，在普通工业环境下长期使用不会出现锈蚀掉漆的问题，使用寿命远高于喷涂处理的钢制框架。另外这款型材的中心通孔除了走线之外，还可以穿入圆棒作为定位销，当需要两根型材同轴对接时，在中心孔内插入适配直径的圆棒即可实现快速定位，不需要额外制作定位工装，进一步提升了拼接组装的便利性。
