RC遥控车手持定制控制装置结构

　　在RC模型车的开发调试场景中，操控端的握持手感、操作逻辑合理性直接影响整车调试效率与操控精度，这款手持控制装置正是针对RC汽车开发项目的电子控制分配需求设计的定制化结构件，可直接通过3D打印完成实体制作，适配开发阶段的快速迭代需求。从实际使用场景出发，RC车开发过程中需要频繁切换调试参数、临时调整控制信号输出，常规的成品遥控器往往无法匹配定制化开发板的接口布局，也难以根据调试人员的握持习惯调整按键排布，这款定制控制器的结构设计完全围绕开发阶段的操控需求展开，没有多余的装饰性结构，所有曲面与棱角都服务于实际握持与操作。

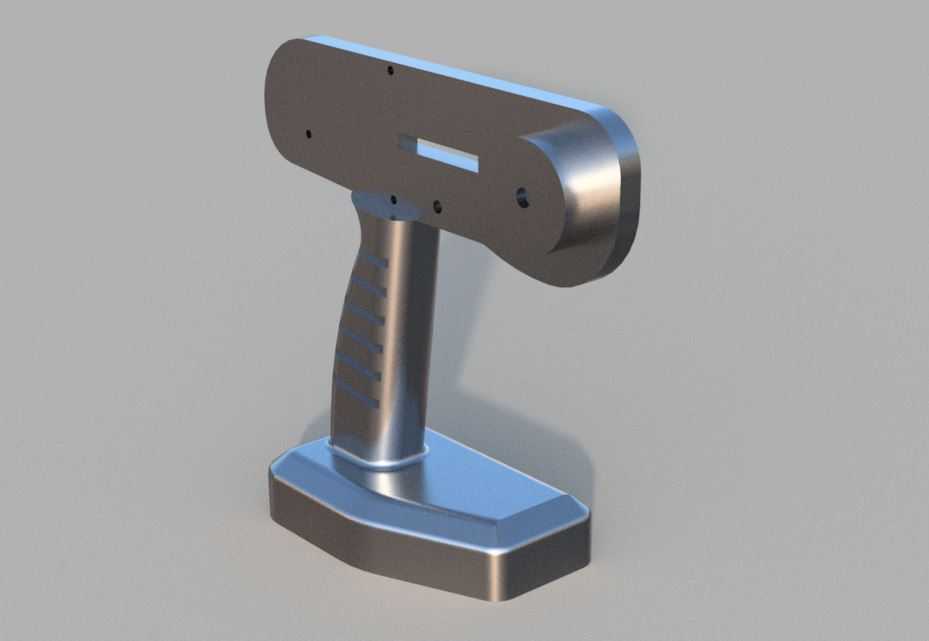

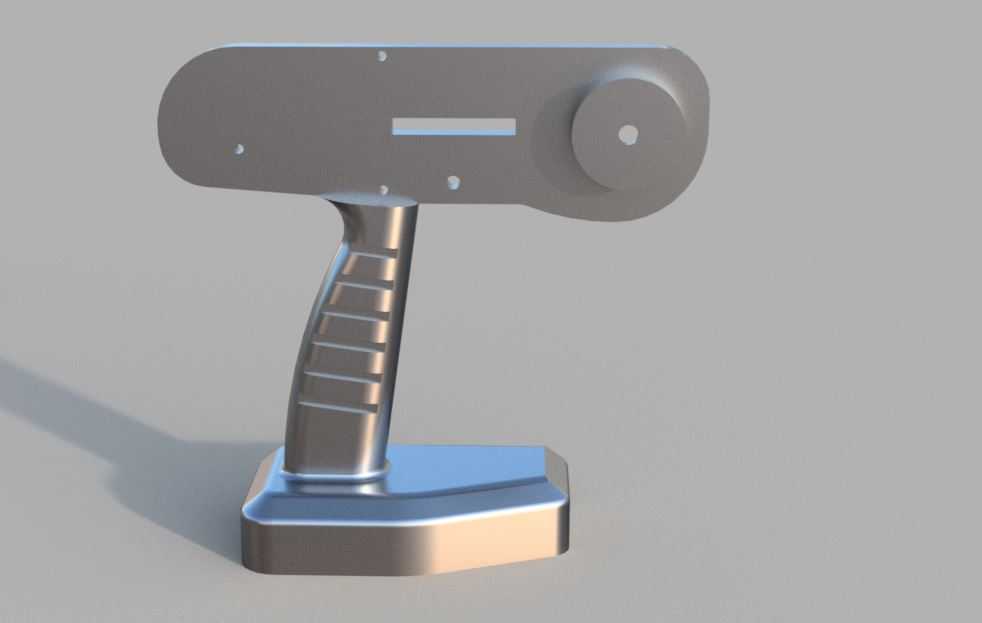

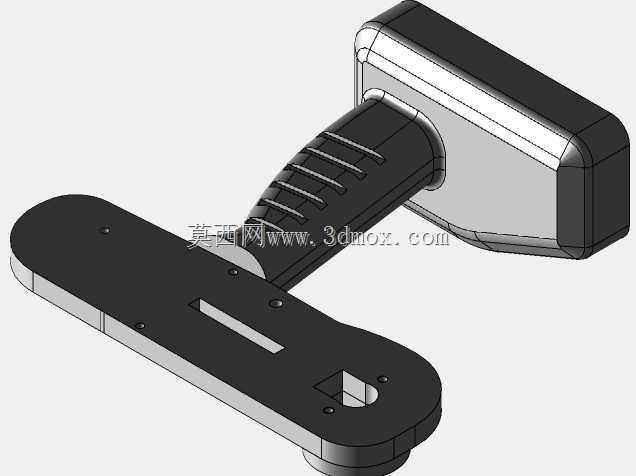

　　从功能特性来看，该控制器的核心作用是承载控制电路板、信号发射模块与操作按键，将开发过程中需要用到的控制接口、状态显示区域整合在手持可及的范围内，上方的横向主机身区域预留了长条形显示窗口安装位，可嵌入小型状态显示屏实时反馈车辆参数，端部的圆形凸起结构为摇杆或旋钮的安装预留了足够的转动空间，避免操作时与壳体发生干涉。握把部分的防滑槽设计并非装饰性纹路，每一条凹槽的间距都参考了成年男性手指的指节间距，握持时四指可自然嵌入凹槽内，长时间持握调试也不会出现打滑的情况，握把与主机身的连接位置做了圆弧过渡处理，避免应力集中导致打印件在跌落时出现断裂。底部的加宽底座设计兼顾了放置稳定性，调试间隙可直接将控制器直立放置在工作台面上，不需要额外配置支架，底座的边缘做了倒角处理，放置时不会刮花工作台表面，也避免了尖锐棱角带来的磕碰风险。

　　设计思路上，整个壳体采用分体式装配结构，主机身、握把、底座三个部分可通过卡扣或螺丝完成组装，内部预留了电路板安装柱与走线槽位，不需要额外设计固定支架即可完成电子元件的装配，所有壁厚都参考FDM3D打印的工艺要求设置，既保证了结构强度，又不会因为壁厚过大导致打印时间过长、耗材浪费。安装边界方面，主机身的内部空腔尺寸可容纳常规的RC控制开发板，握把内部预留了电池仓的安装空间，可直接放入常规规格的锂电池为整个装置供电，所有接口的开孔位置都对应电路板的接口排布，不需要二次打孔加工即可完成装配，外部轮廓的最大宽度控制在单手握持的舒适范围内，重量分布经过重心调整，持握时重心落在握把中心位置，长时间操作不会出现手腕酸痛的问题。

　　从工程应用的角度来看，这类定制化控制器结构不需要开模制作，通过3D打印即可快速完成实体验证，在RC车开发的早期阶段可快速匹配不同版本的控制电路板，根据调试反馈快速修改壳体结构，比如调整按键位置、增加接口开孔、修改握把尺寸，相比采购成品遥控器再进行改装，定制结构的适配性更高，也能更好地匹配开发过程中的特殊功能需求，比如增加自定义拨杆开关、扩展数据记录模块的安装位，这些都是成品遥控器无法直接实现的。整个结构的曲面过渡都考虑了3D打印的支撑需求，大部分区域可实现无支撑打印，仅在少数悬空位置添加少量易拆除的支撑即可，打印完成后的后处理工作量极小，适合开发阶段的快速迭代制作。
