铃木吉姆尼高性能空滤定制适配转接座

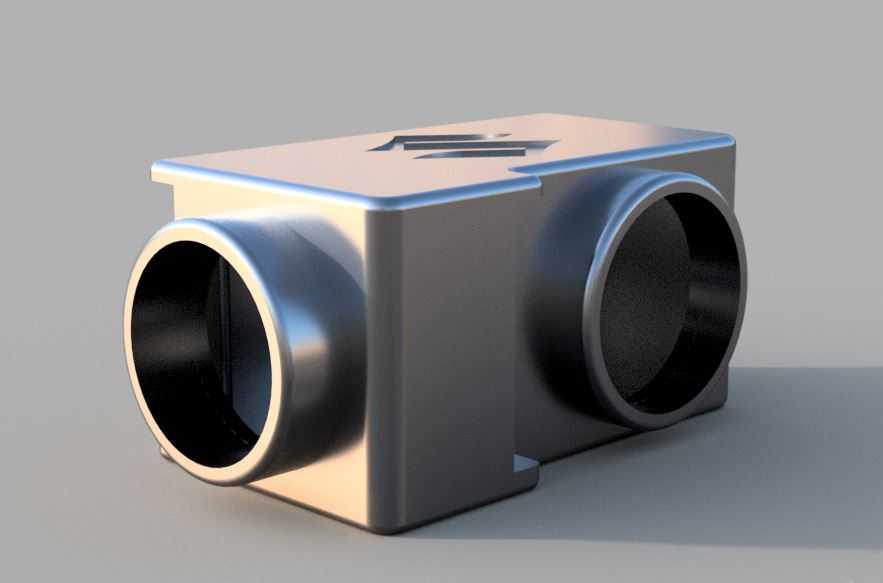

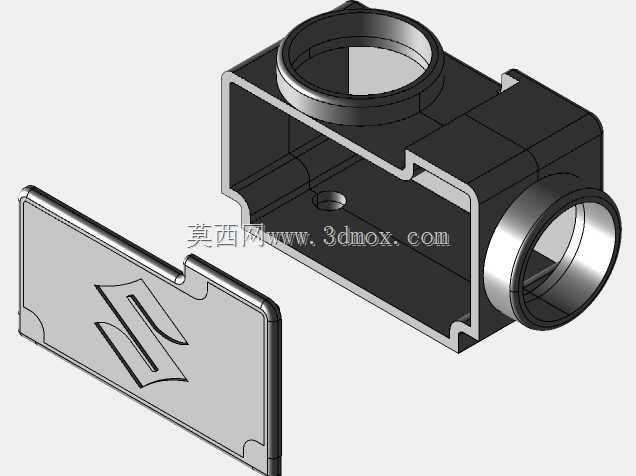

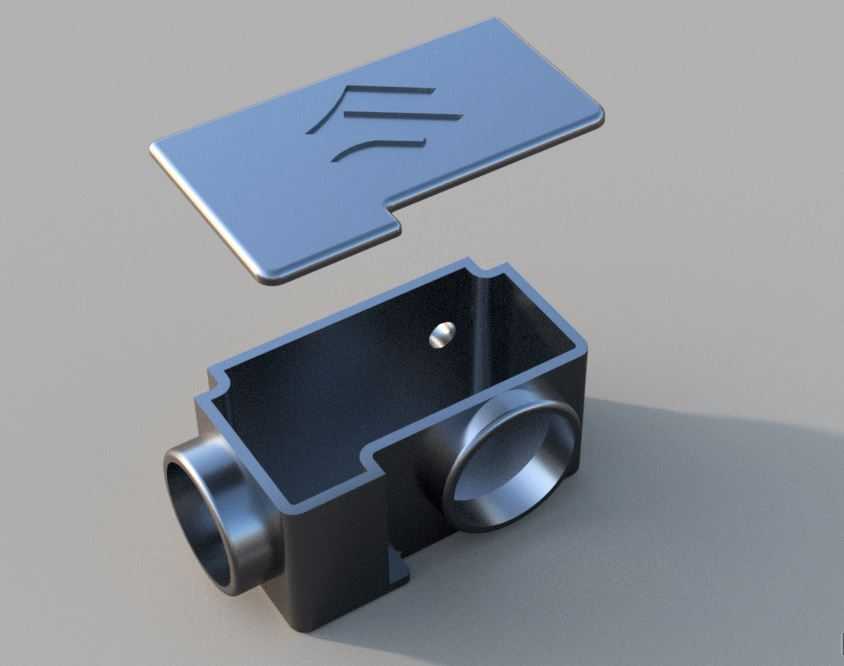

　　这款适配构件的开发初衷，是解决铃木吉姆尼车型换装大流量高性能空气滤清器时，原厂空滤安装位与改装空滤接口不匹配的痛点，属于越野车型进气系统改装的专属配套结构件，核心应用场景覆盖吉姆尼的日常街道行驶、非铺装路面穿越、沙漠越野等多工况进气需求，在保证进气密封性的前提下，为高性能空滤提供可靠的安装承载基础。从结构设计逻辑来看，整个构件分为上下两个配合部分，下部为带双侧接口的盒状承托主体，上部为带品牌标识的密封盖板，二者配合后形成完整的密封腔体，替代原厂空滤壳体的部分结构，实现进气路径的密封转接。下部主体的两个圆形接口为核心连接部位，其中一侧接口对接车辆原厂进气道的安装端面，接口内径与原厂进气道外径保持一致，配合端面做了0.

　　8mm深度的止口设计，安装时可直接套入原厂进气道端部，配合环形密封胶圈实现径向密封，无需额外打胶即可保证负压工况下无漏气问题；另一侧接口对接高性能空滤的出气端，接口尺寸匹配主流高性能板式空滤的出气口径，接口外壁做了1.5mm高度的环形凸棱，用于卡紧空滤端的橡胶密封套，避免车辆颠簸时空滤移位脱落。盒状主体的内部腔体做了平滑过渡设计，没有突兀的直角结构，可减少进气过程中的气流紊流，降低进气阻力，腔体内部预留了一个直径3mm的凸台安装位，可用于固定进气温度传感器的探头，避免传感器在气流中晃动产生检测误差，同时也兼容原厂空滤壳体的传感器安装位置，无需额外改动传感器线束走向。上部盖板的外形轮廓与下部盒体的上端开口完全匹配，

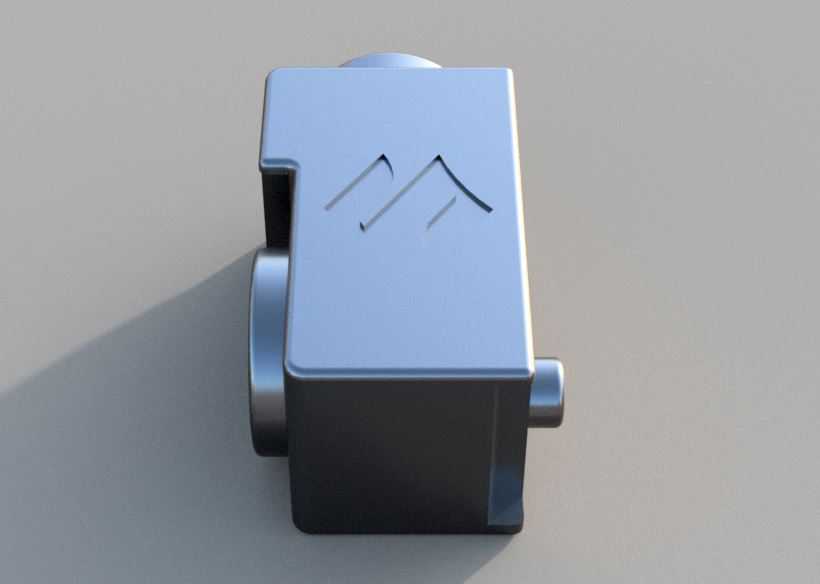

　　盖板边缘做了一圈1mm深度的压合槽，安装时可嵌入盒体上端的密封胶条内，配合四个角的自攻螺丝安装孔实现周向均匀压紧，保证整个腔体的密封性；盖板表面冲压的品牌标识不仅起到装饰作用，也可作为安装对位标记，避免盖板装反导致密封不严。从安装边界来看，整个适配座的整体外形尺寸完全适配吉姆尼发动机舱内的原厂空滤安装空间，下部盒体的底部做了两个与原厂安装支架位置对应的固定脚，固定脚的开孔直径与原厂固定螺栓直径一致，安装时可直接利用原厂空滤的固定点位进行固定，无需在发动机舱内额外打孔或者切割原有结构，整个安装过程不需要改动车辆原有进气系统的硬管布局，属于无损改装配套部件。在实际使用场景中，这款适配座配合高性能空滤使用时，可有效降低进气阻力，

　　提升发动机高转速区间的进气量，同时密封结构可阻挡发动机舱内的热空气进入进气道，避免进气温度升高导致的动力衰减；盒体的壁厚设计为2.5mm，采用3D打印制作时可选用ABS或者PETG材质，足够承受进气负压以及发动机舱内的温度变化，不会出现受热变形或者被吸瘪的问题；双侧接口的同轴度控制在0.1mm以内，保证安装后空滤与进气道的对中精度，避免接口处产生额外的安装应力导致密封件过早老化。不同于通用型的空滤转接座，这款构件完全针对吉姆尼的安装空间做了适配，盒体侧面的避让结构特意避开了发动机舱内的刹车油管路、保险盒以及线束固定卡扣，安装后不会与周边部件产生运动干涉，即使在发动机最大抖动工况下，适配座与周边部件的最小间隙也能保持在5mm以上，避免长期摩擦导致的部件磨损。盖板的厚度设计为2mm，表面做了微弧处理，既提升了结构刚性，也可避免表面积灰，日常维护时只需拆下盖板即可更换内部的空滤滤芯，维护操作与原厂空滤的更换流程一致，不需要额外的专用工具。
